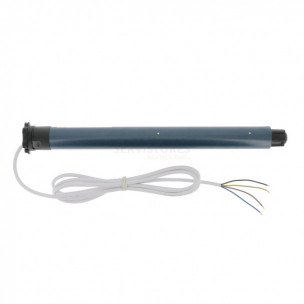

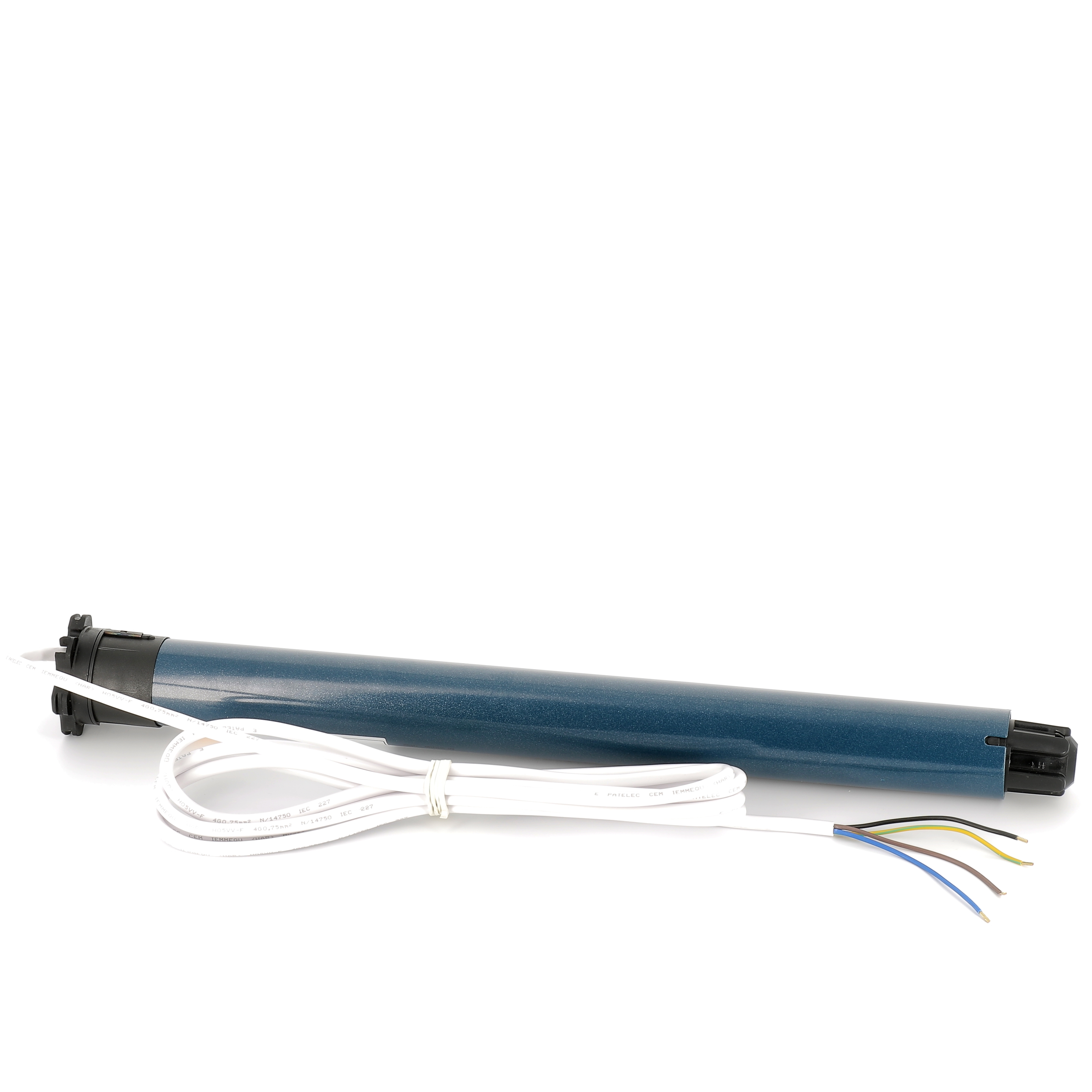

Moteur Somfy ILMO 50 WT TH 20/17 tête étroite

Moteur Somfy filaire 1132102 ILMO 50 WT TH 20/17 version spéciale tête étroite.

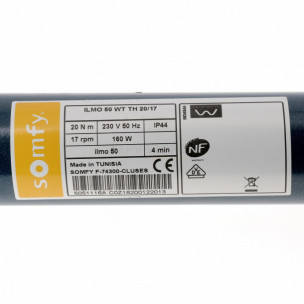

Les moteurs issus de la gamme ILMO 40 WT remplacent les moteur IPSO 20 TH. Le modèle référencé 1132102 dispose d'un couple moteur de 20 Nm pour une vitesse de rotation de 17 tours/minute.

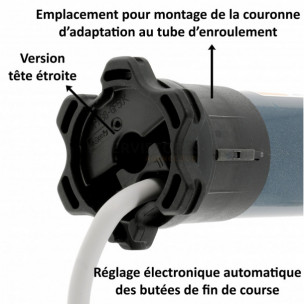

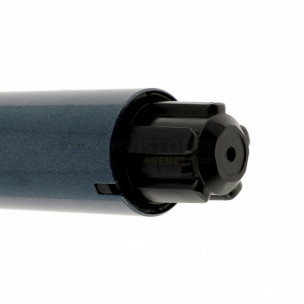

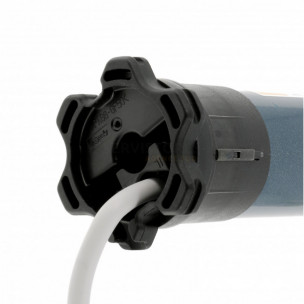

Il s'agit d'un moteur tubulaire filaire à tête étroite de diamètre 45 mm destiné à motoriser les volets roulants de fenêtre.

Reconnaissance automatique des fins de course

Le moteur apprend lui-même ses positions de fins de course grâce à la présence des accessoires suivants :

• Butées vissées sur la lame finale ou intégrées dans les coulisses en partie basse
• Verrous ou liens rigides en partie haute

Installation et câblage

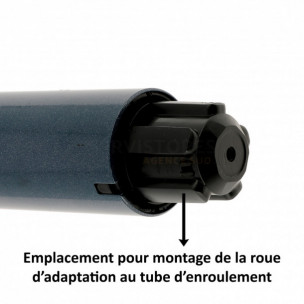

Une fois la roue* et la couronne* montées sur le moteur, celui-ci s'insère dans le tube d'enroulement, préalablement découpé à la longueur souhaitée. L’ensemble tube-moteur est ensuite fixé sur un support moteur, spécialement conçu pour les têtes étroites.

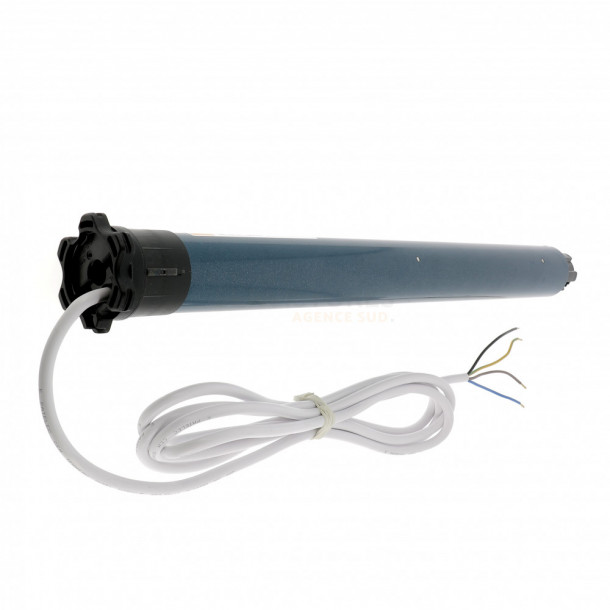

Le moteur se raccorde ensuite au secteur via son câble d’alimentation à 4 fils :

• Neutre
• Phase sens 1
• Phase sens 2
• Terre

Commande

Le moteur est livré sans inverseur, mais il est compatible avec tous les modèles à position fixe ou momentanée du marché.

* Attention, ces accessoires ne sont pas fournis avec le moteur.
