Bague moteur Somfy et Simu Octo 60
Réf : SO9410332
Réf Fabricant :
9410332

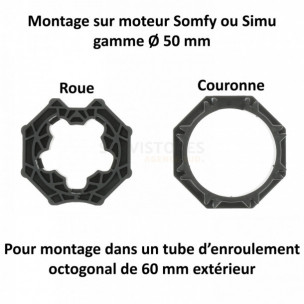

Jeu de bagues roue et couronne Somfy gamme Ø 50 pour tube octogonal de 60 mm
Description
Fiche technique
Description
Cette adaptation roue et couronne de la marque Somfy permet le montage d'un moteur tubulaire Somfy ou Simu de diamètre 45 mm dans un tube octogonal de 60 mm extérieur.
Ce sont des pièces mécaniques robustes, garanties 5 ans.

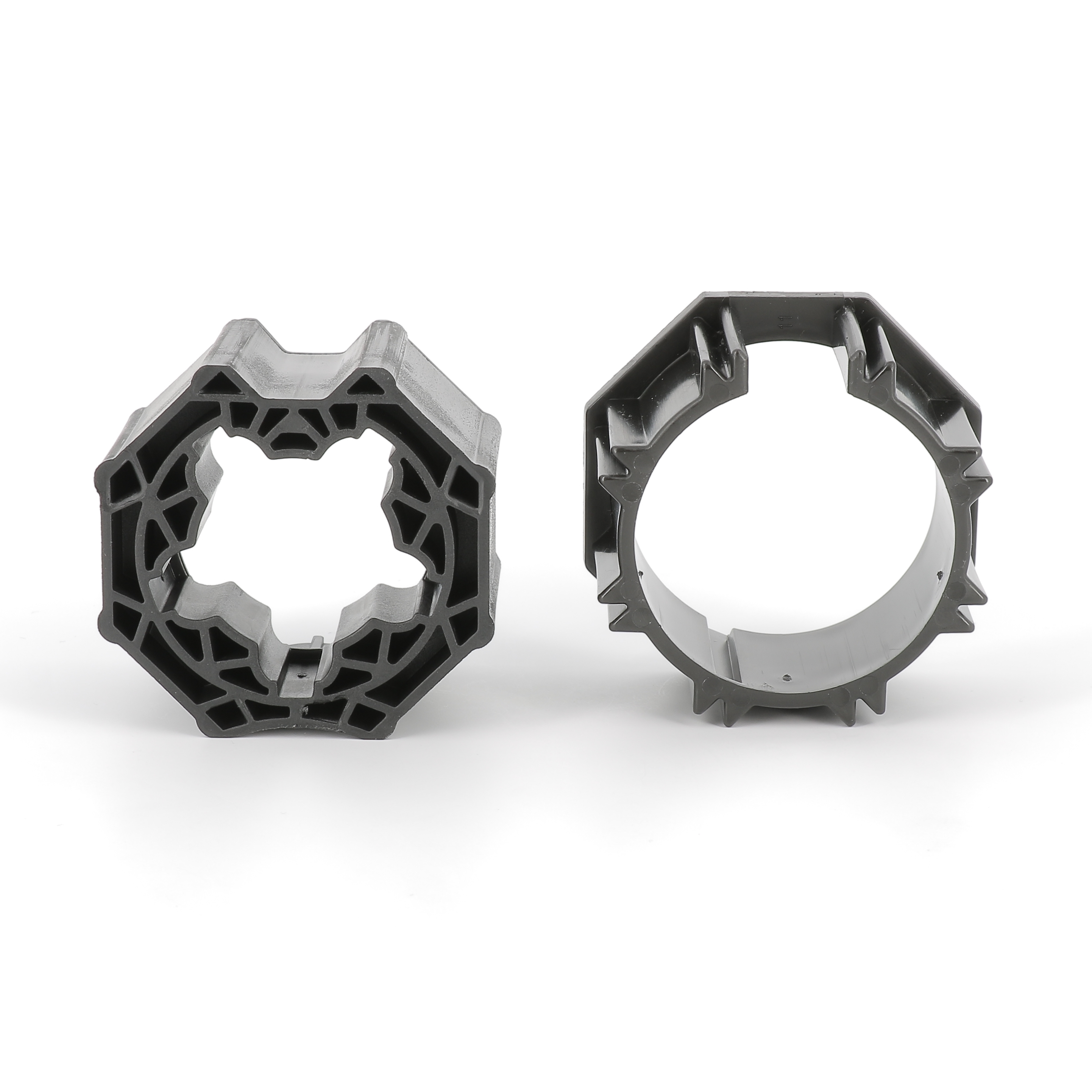

Deux éléments sont compris :
- la roue
- la couronne
Les deux pièces, réunies dans le "jeu d'adaptation", jouent des rôles complémentaires pour transmettre et adapter la force mécanique du moteur au système de manœuvre du volet roulant.
Fiche technique
- Durée de garantie : 5 ans
- Marques de moteurs compatibles : Simu
- Marques de moteurs compatibles : Somfy
- Marques de moteurs compatibles : Franciaflex
- Gamme de moteurs compatibles : Gamme Ø 50 mm Somfy et Simu
- Gamme de moteurs compatibles : Gamme Ø 50 mm Franciaflex

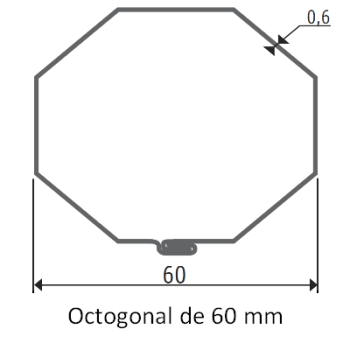

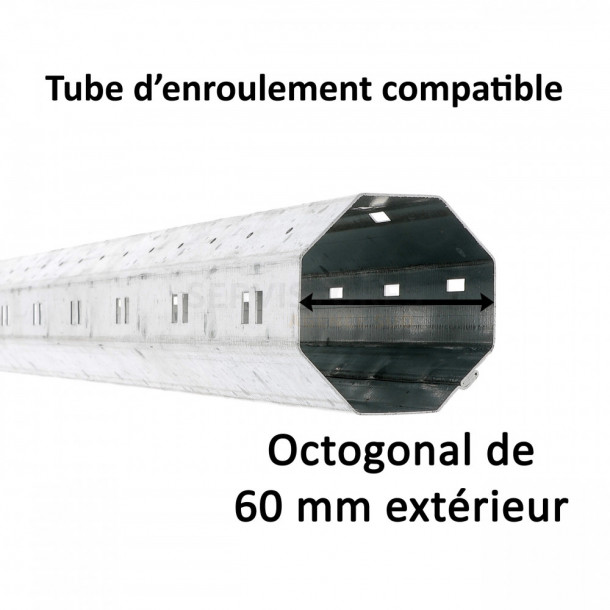

- Diamètre extérieur et forme du tube d'enroulement compatible : Octogonal de 60 mm
Comment installer une bague moteur Somfy ?

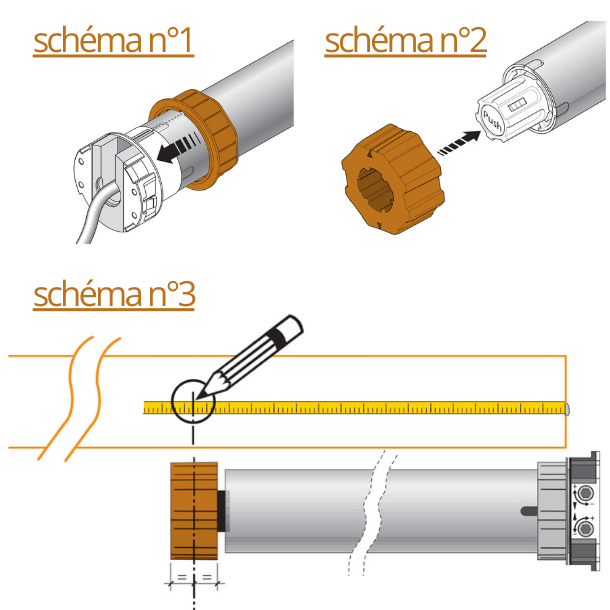

La pose d’un jeu d’adaptation roue et couronne sur un moteur Somfy est une opération simple à réaliser (cliquez sur l’image pour agrandir).
Voici les étapes à suivre :
- Glisser la couronne d’adaptation sur le moteur tubulaire jusqu’à l’emplacement prévu (schéma n°1)
- Placer la roue profilée au bout du moteur (schéma n°2)
- Placer le moteur à côté du tube d’enroulement afin de reporter sa longueur totale (bague comprise). Indiquer, à l’aide d’un marqueur par exemple, l’emplacement exact que prendra la bague une fois le moteur placé dans le tube d’enroulement : c’est à cet emplacement précis que le tube d’enroulement devra être percé (schéma n°3)
- Insérer le moteur dans le tube d’enroulement
- Solidariser la roue avec le tube (à l’aide d’une vis, par exemple).
