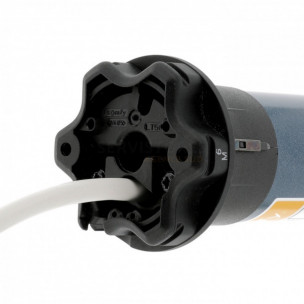

Moteur Somfy OXIMO 50 S auto RTS 6/17 COURT
Moteur de volet roulant Somfy radio OXIMO 50 S auto RTS 6/17 version spéciale courte
Moteur Somfy 1130128 OXIMO 50 RTS COURT 6/17 version spéciale courte.

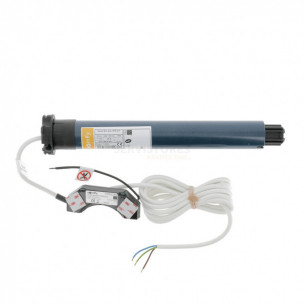

Ce moteur tubulaire Somfy est destiné à l'équipement de volets roulants. Il est doté d'un diamètre de 45 mm.
Son couple moteur est de 6 Nm avec une vitesse de rotation de 17 tours par minute.

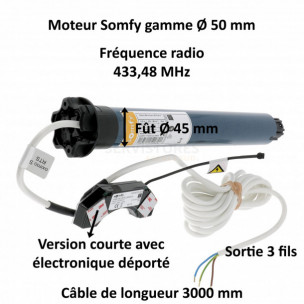

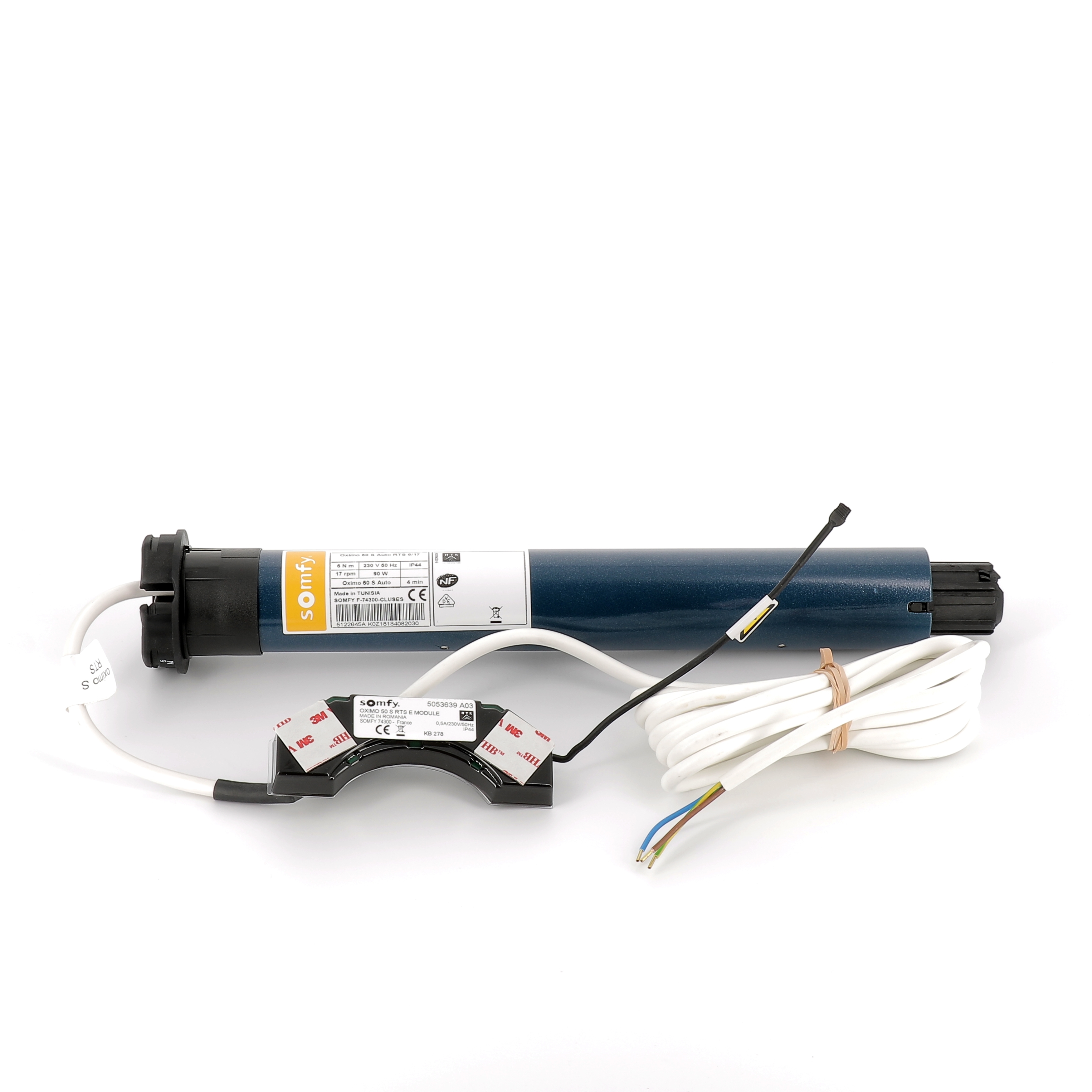

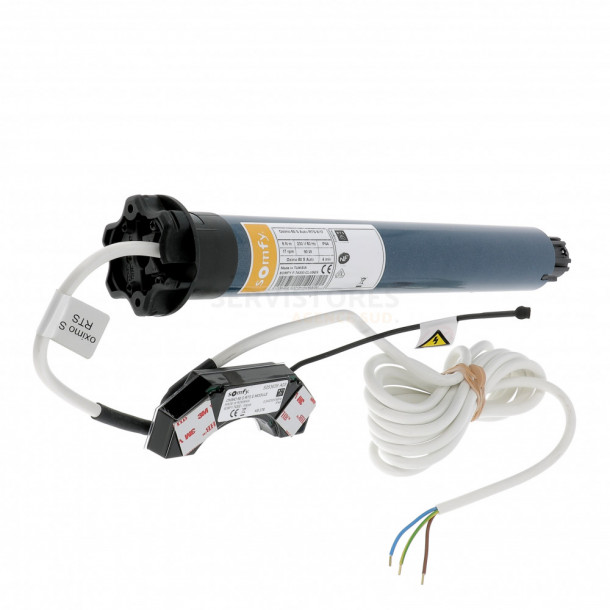

Module électronique déporté
L’une des particularités de ce moteur est son faible encombrement. Son circuit électronique n’étant pas intégré directement dans le moteur, mais logé dans un boîtier distinct, il affiche une longueur réduite de seulement 367 mm (avec adaptation). Cela en fait une solution idéale pour les volets roulants et stores de faible largeur.
Raccordement électrique et réglages
Le module électronique déporté est équipé d’un câble d’alimentation de 3 mètres. Son raccordement au secteur se fait via trois fils : phase, neutre et terre.

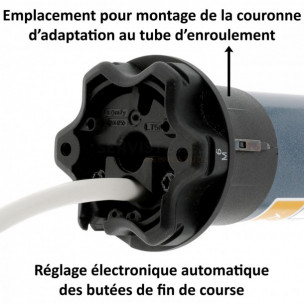

Le moteur est capable de détecter et enregistrer automatiquement ses fins de course, à condition que le volet roulant soit équipé :
- de butées sur la lame finale (pour la position basse)
- de verrous rigides (pour la position haute)
Dans ce cas, le moteur identifie ces blocages mécaniques et les mémorise comme points de fin de course.

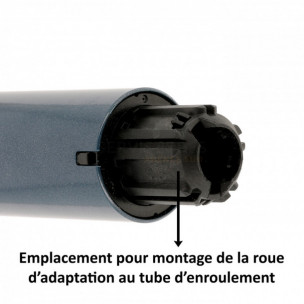

Le moteur est livré seul sans adaptation pour le tube d'enroulement, sans support et sans émetteur.

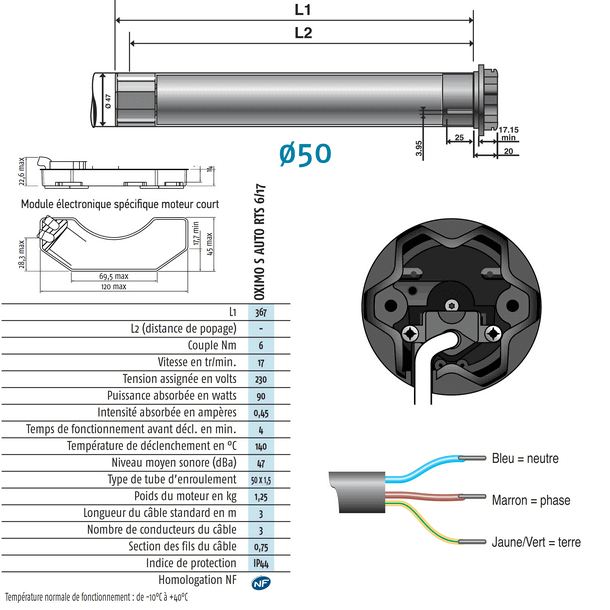

- Durée de garantie : 5 ans
- Nom de la gamme : OXIMO 50 RTS COURT
- Type de la gamme : Gamme diamètre 50 mm
- Diamètre extérieur du fût : Diamètre 45 mm
- Technologie : Radio Somfy RTS
- Fréquence radio : 433,42 MHz
- Version spéciale : Version courte
- Réglage butées de fin de course : Électronique automatique
- Couple : 6 Nm
- Vitesse de rotation (rpm) : 17 rpm
- Longueur de l'encombrement : 367 mm
- Câble électrique monté : Câble VVF blanc 3 fils de 3000 mm débrochable
- Sortie pour manœuvre de secours : Aucune
Technologie radio Somfy RTS
- Récepteur radio RTS déporté, independant du moteur.
- Mémorise jusqu’à 12 points de commande ou niveaux de groupe.
- Protocole de communication sécurisé par un code tournant avec 16 millions de possibilités de codage.
- Fréquence 433,42 MHz.
- Retour d’information du moteur à la programmation par mouvement du tablier.
Le Somfy Drive Control™ analyse en permanence le couple moteur pour limiter les efforts appliqués afin de protéger dans le temps le tablier et son mécanisme. L’allongement du tablier dans le temps est compensé automatiquement.
Blocage anti-soulèvement lorsque le tablier est baissé
