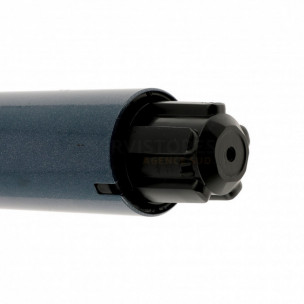

Moteur Somfy LT50 Mariner 40/12 CSI RTS
Moteur de volet roulant Somfy radio LT50 CSI RTS MARINER 40/12 pour manœuvre de secours
Motorisation volet roulant Somfy 1049037 LT50 CSI RTS MARINER 40/12 pour manœuvre de secours.
Cette solution de motorisation convient aussi bien aux stores qu'aux volets roulants.
Une installation standard, sans difficultés

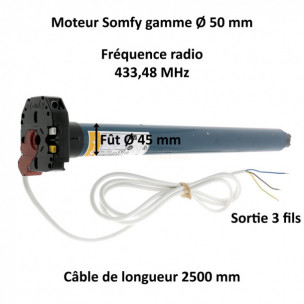

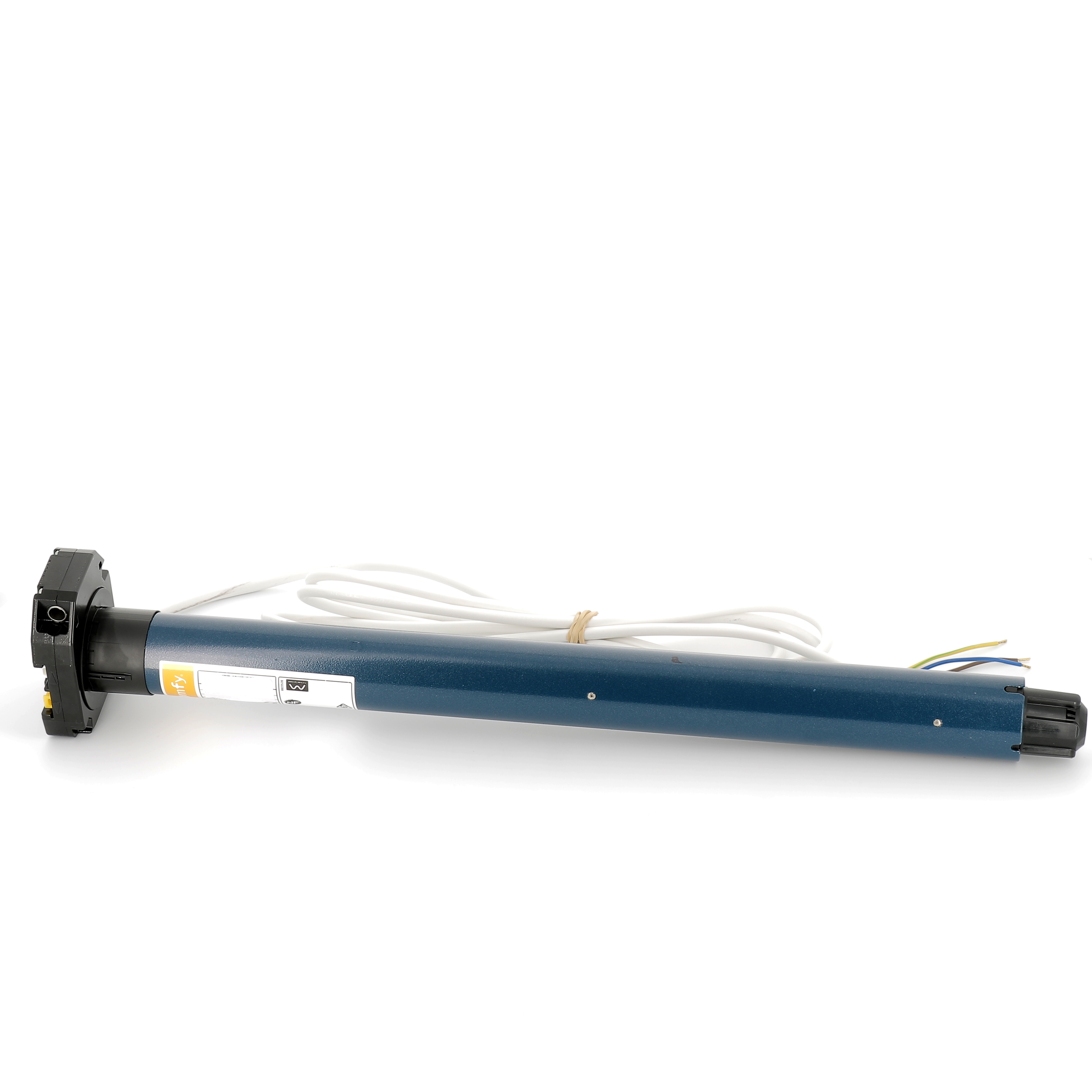

Le moteur tubulaire, d'un diamètre de 45 mm, est conçu pour s'intégrer dans un axe d'enroulement de 50 mm.
L’installation se fait sans difficulté, en suivant les étapes détaillées dans la notice fournie :

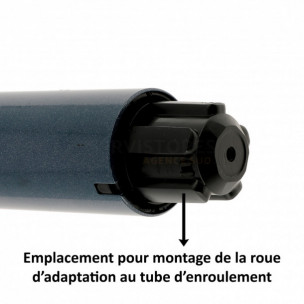

- Montage d'un jeu d'adaptation roue/couronne compatible sur le moteur
- Ajustement de la longueur du tube à celle de l'ensemble moteur + roue
- Assemblage du moteur avec le tube
- Montage du tube motorisé
Attention, veuillez noter que les pièces nécessaires au montage du moteur dans l'axe d'enroulement ne sont pas fournies (adaptation pour le tube d'enroulement, support moteur, sortie de caisson etc.).

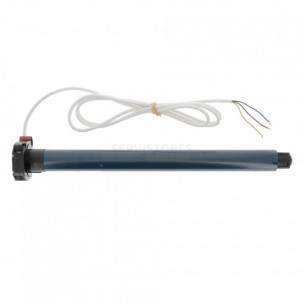

Le moteur est alimenté par un câble 3 fils (section 0,75 mm²) d’une longueur de 2,50 m, pré-installé mais débrochable. Cette conception facilite la maintenance et les éventuelles interventions ultérieures.
Mise en service et réglages
La mise en service commence par l'enregistrement d'un point de commande : une télécommande compatible RTS (non fourni). Aucun câblage filaire n’est nécessaire entre la commande et le moteur, ce qui simplifie considérablement l’installation.
La dernière étape avant la mise en service du moteur reste le réglage de ses fins de course. Il s'agit des des positions extrêmes que le tablier peut atteindre : la position basse (volet complètement fermé) et la position haute (volet complètement ouvert).

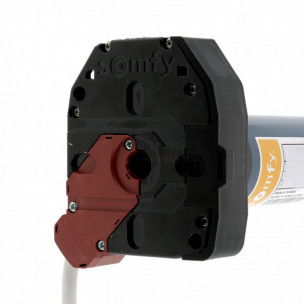

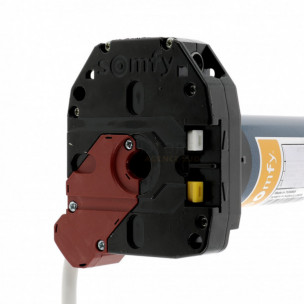

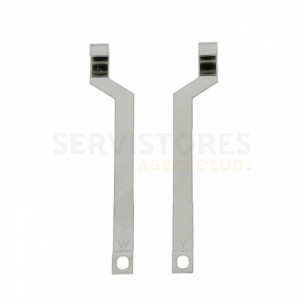

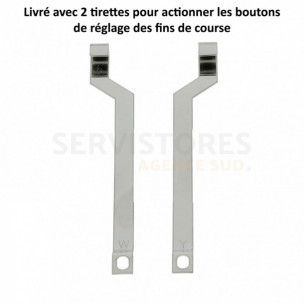

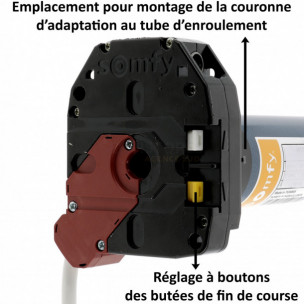

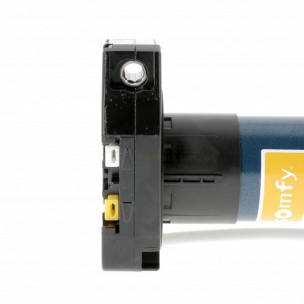

Une fois ces positions définies via le dispositif de commande, leur mémorisation se fait directement depuis la tête du moteur. Celle-ci comporte deux boutons poussoirs prévus à cet effet.
Manœuvre de secours en cas de panne

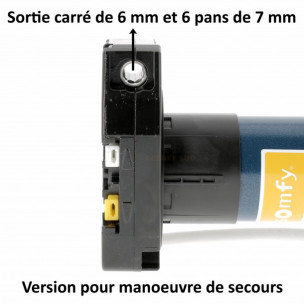

Ce modèle est équipé d'une sortie dédiée au raccordement d'une manivelle de volet roulant. Ainsi, en cas de panne électrique ou de dysfonctionnement, le moteur offre la possibilité de manipuler manuellement le volet.
La manivelle n'est pas fournie avec le moteur. Les modèles compatibles seront ceux équipés d'une tige d'une forme carré de 6 mm ou hexagonale (6 pans) de 7 mm.

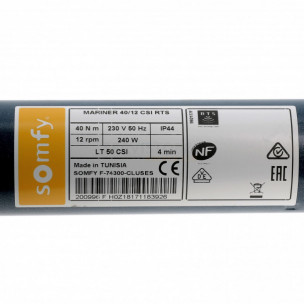

- Durée de garantie : 5 ans
- Nom de la gamme : LT50 CSI RTS
- Type de la gamme : Gamme diamètre 50 mm
- Diamètre extérieur du fût : Diamètre 45 mm
- Technologie : Radio Somfy RTS
- Version spéciale : Version pour manœuvre de secours
- Réglage butées de fin de course : Mécanique à boutons poussoirs
- Couple : 40 Nm
- Vitesse de rotation (rpm) : 12 rpm
- Longueur de l'encombrement : 774 mm
- Câble électrique monté : Câble VVF blanc 3 fils de 2500 mm débrochable
- Sortie pour manœuvre de secours : Compatible pour carré de 6 mm et 6 pans de 7 mm
