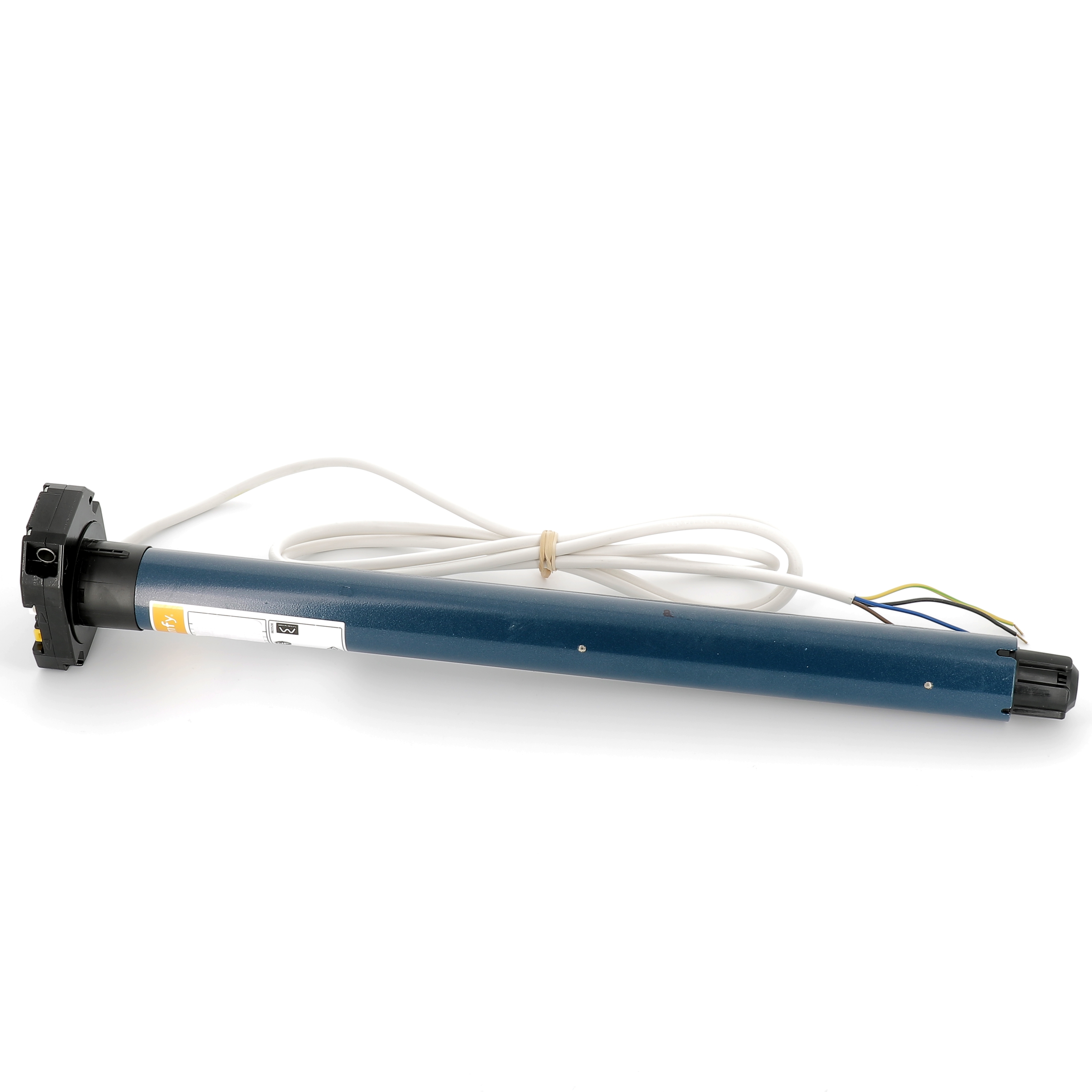

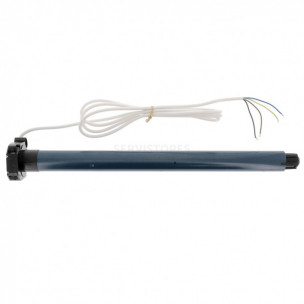

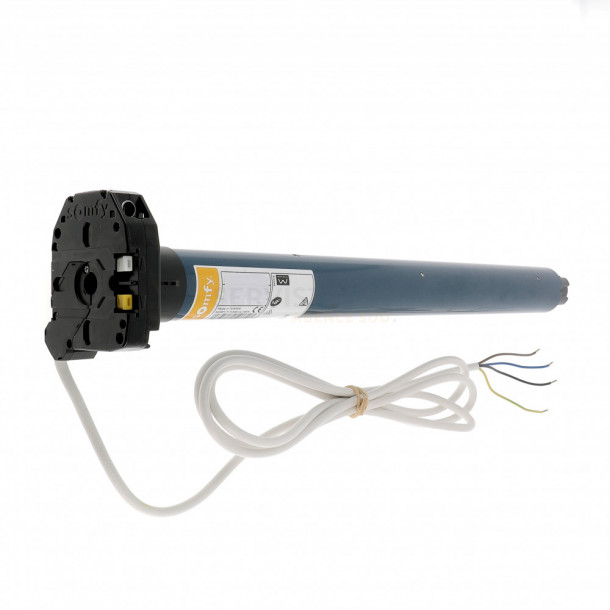

Moteur Somfy RDO 50 CSI 35/17
Moteur de volet roulant Somfy filaire RDO 50 CSI 35/17 pour manoeuvre de secours
Moteur Somfy 1047305 RDO 50 CSI WT 35/17 pour manœuvre de secours.
Spécialement développé pour la motorisation des portes de garages enroulables, ce moteur tubulaire fonctionne selon le même principe qu’un volet roulant. Il est inséré dans un axe et permet l’enroulement du tablier sur lui-même, garantissant une ouverture et une fermeture fluide.
Système de secours manuel intégré

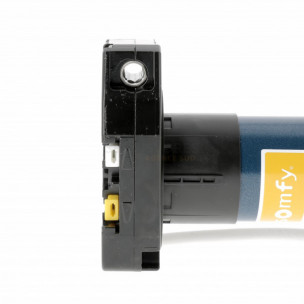

Doté d’un diamètre de 45 mm, ce moteur dispose d’une sortie permettant une manœuvre manuelle en cas de panne d’électricité. Une manivelle, non fournie avec le produit, peut être utilisée pour actionner cette fonctionnalité. Elle doit être équipée d’une tige carrée ou hexagonale 6 pans de 7 mm. Ce système de secours, également présent sur certains moteurs de volets roulants et de stores, est particulièrement utile en cas de coupure de courant.
Réglage des fins de course

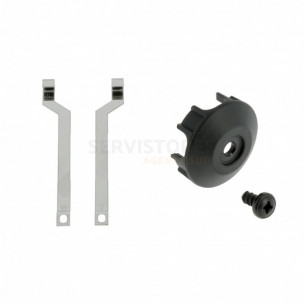

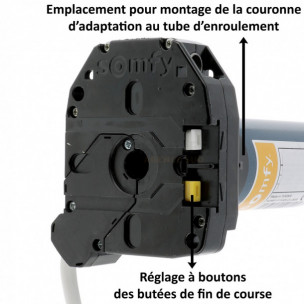

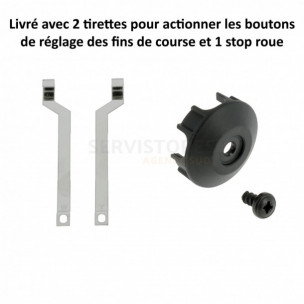

Une fois installé et fixé dans le tube d’enroulement, le moteur nécessite un ajustement des positions de fin de course. Deux boutons poussoirs, situés sur la tête du moteur, permettent de régler la position haute et la position basse du tablier. Si ces boutons sont difficiles d’accès, des barrettes métalliques, fournies avec le moteur, permettent de les activer sans manipulation directe sur la tête du moteur.
Connexion filaire et compatibilité
Le moteur Somfy RDO 50 CSI WT fonctionne avec une technologie filaire. Son raccordement à l’inverseur se fait via un câble d’alimentation débrochable (inclus), composé de 4 fils, ce qui le rend compatible avec tous les inverseurs à position fixe ou momentanée disponibles sur le marché.
De plus, le moteur peut être connecté au récepteur Somfy Rollixo Optimo RTS, lui permettant ainsi de fonctionner avec la technologie RTS. Une fois raccordé, il pourra être piloté à distance via un émetteur Somfy RTS ou Simu.
Ce produit est vendu sans accessoires supplémentaires. Il est livré sans adaptation pour le tube d’enroulement, sans support, sans inverseur, sans sortie de caisson et sans manivelle de secours. Veillez à prévoir ces éléments si votre installation en nécessite.

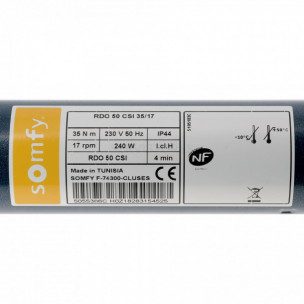

- Durée de garantie : 5 ans
- Nom de la gamme : RDO 50 CSI WT
- Type de la gamme : Gamme diamètre 50 mm

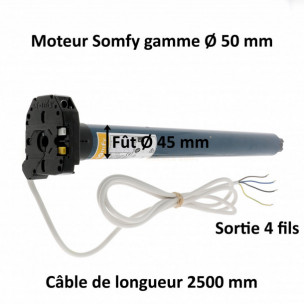

- Diamètre extérieur du fût : Diamètre 45 mm
- Technologie : Filaire
- Version spéciale : Version renforcée et pour manœuvre de secours
- Réglage butées de fin de course : Mécanique à boutons poussoirs
- Couple : 35 Nm
- Vitesse de rotation (rpm) : 17 rpm
- Longueur de l'encombrement : 594 mm
- Câble électrique monté : Câble VVF blanc 4 fils de 2500 mm débrochable
- Sortie pour manœuvre de secours : Compatible pour carré de 6 mm et 6 pans de 7 mm
Seulement quelques clics et c’est réglé !
Grâce à ses boutons poussoirs, le réglage des moteurs Somfy RDO 50 CSI est très simple et rapide.
- Technologie Somfy filaire avec câble VVF blanc 4 conducteurs de 2,50 mètres à connecteur débrochable.

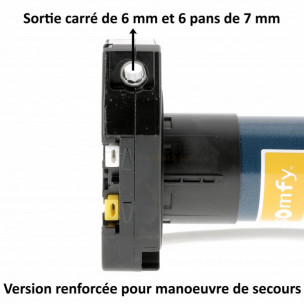

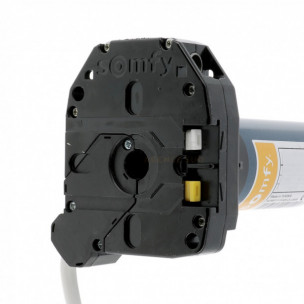

- Tête moteur avec manœuvre de secours pour axe de manivelle carré de 6 mm ou hexagonal de 7 mm.
- Moteur filaire spécialement conçu pour les portes de garage enroulables et parfaitement compatibles avec le récepteur Somfy Axroll RTS.

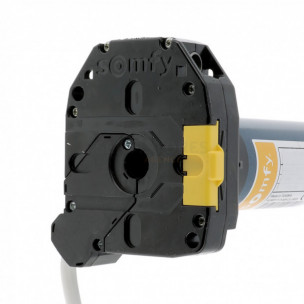

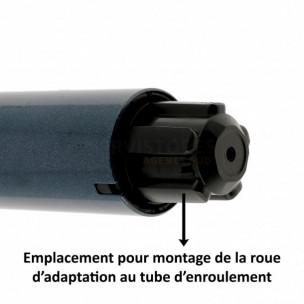

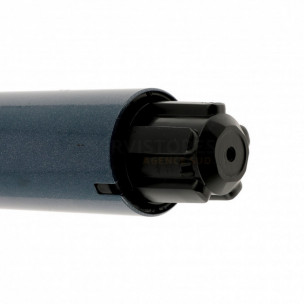

- Embout de sortie moteur en étoile pour accueillir la roue du jeu d’adaptation au tube d’enroulement avec fixation automatique par clip.
Comment bien choisir son moteur pour portes de garage enroulables ?
Calcul du poids du tablier :
Poids = Largeur x (Hauteur + 35 cm) x (poids au m²).
Choix du moteur :
- Choisissez votre tube d’enroulement.
- Reportez-vous à l’abaque ci-dessous correspondant à votre type de lame.
- Sélectionnez le couple en fonction de la hauteur totale et du poids du tablier puis faire correspondre à un moteur dans le tableau (le coefficient de sécurité est pris en compte dans ces abaques).
