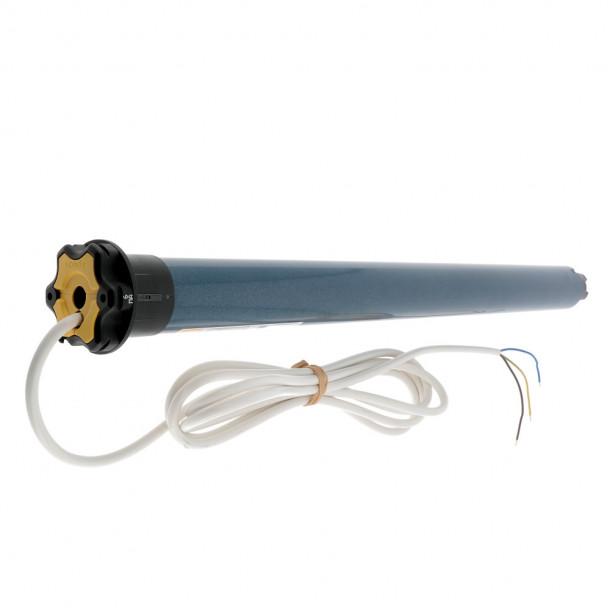

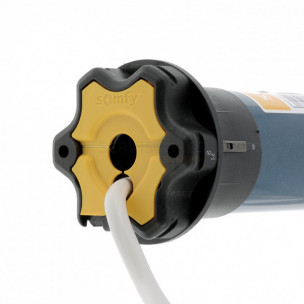

Moteur Somfy OXIMO 50 RTS 30/17
Moteur de volet roulant Somfy radio OXIMO 50 RTS 30/17
Articles de remplacement
Moteur Somfy RTS 1045319 - OXIMO 50 RTS 30/17.
Oximo 50 RTS est une motorisation volet roulant Somfy qui fonctionne via la technologie radio RTS développée par Somfy. Ce modèle de 45 mm de diamètre offre :
- un couple moteur de 30 Nm
- une vitesse de rotation de 17 tours/minute.
Installation
Le moteur peut aussi bien assurer la motorisation des volets roulants que des stores. Il est livré seul, une adaptation pour le tube d'enroulement et un support moteur compatible seront nécessaires pour son installation.
Un câble électrique débrochable de 3m est monté sur le moteur. Il est doté de 3 fils et permet l'alimentation électrique du moteur, ainsi que son raccordement à l'émetteur.
Réglage des fins de course
Le processus de réglage des fins de course pour ce moteur varie en fonction des équipements du volet ou du store. Ainsi, si le volet dispose d'attaches rigides (verrous) et de butées, l'apprentissage est automatique et aucun ajustement manuel n'est requis.
Si ce n'est pas le cas, des réglages manuels seront à effectuer via l'émetteur. La procédure est décrite dans chaque cas de figure dans la notice OXIMO 50 RTS fournie :
- Si le volet est équipé d'attaches rigides (verrous), mais pas de butées
- Si le volet est équipé de sangles (attaches non rigide) et de butées
- Si le volet est équipé de sangles (attaches non rigide), mais pas de butées
Tous ces réglages s’effectuent avec un émetteur compatible, telles que les télécommandes Somfy Telis RTS, Centralis RTS ou Situo RTS* (impossible avec Inis RTS).
* Celui-ci n'est pas fourni avec le moteur.
- Durée de garantie : 5 ans
- Nom de la gamme : OXIMO 50 RTS
- Type de la gamme : Gamme diamètre 50 mm
- Diamètre extérieur du fût : Diamètre 45 mm
- Technologie : Radio Somfy RTS
- Fréquence radio : 433,42 MHz
- Réglage butées de fin de course : Électronique automatique
- Couple : 30 Nm
- Vitesse de rotation (rpm) : 17 rpm
- Longueur de l'encombrement : 675 mm
- Câble électrique monté : Câble VVF blanc 3 fils de 3000 mm débrochable
- Sortie pour manœuvre de secours : Aucune
Analyse en permanence le couple moteur pour limiter les efforts appliqués afin de protéger dans le temps le tablier et son mécanisme. L’allongement du tablier dans le temps est compensé automatiquement.
Arrêt immédiat du volet si présence d'un obstacle sur la course
Le moteur stoppe son fonctionnement en cas de présence de gel sur le volet.
Résistance à l’effraction lorsque le tablier est baissé.
Technologie Somfy RTS
- Récepteur radio RTS intégré au moteur
- Mémorise jusqu’à 12 points de commande ou niveaux de groupe.
- Intègre un protocole de communication sécurisé par un code tournant avec 16 millions de possibilités de codage.
- Fonctionne sur une fréquence 433,42 MHz.
- Retour d’information du moteur à la programmation par mouvement du tablier.
