Treuil de volet roulant Technivis Zurfluh-Feller

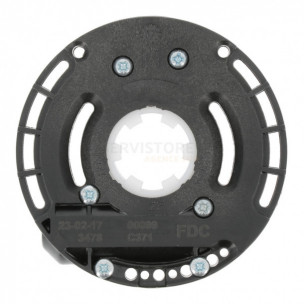

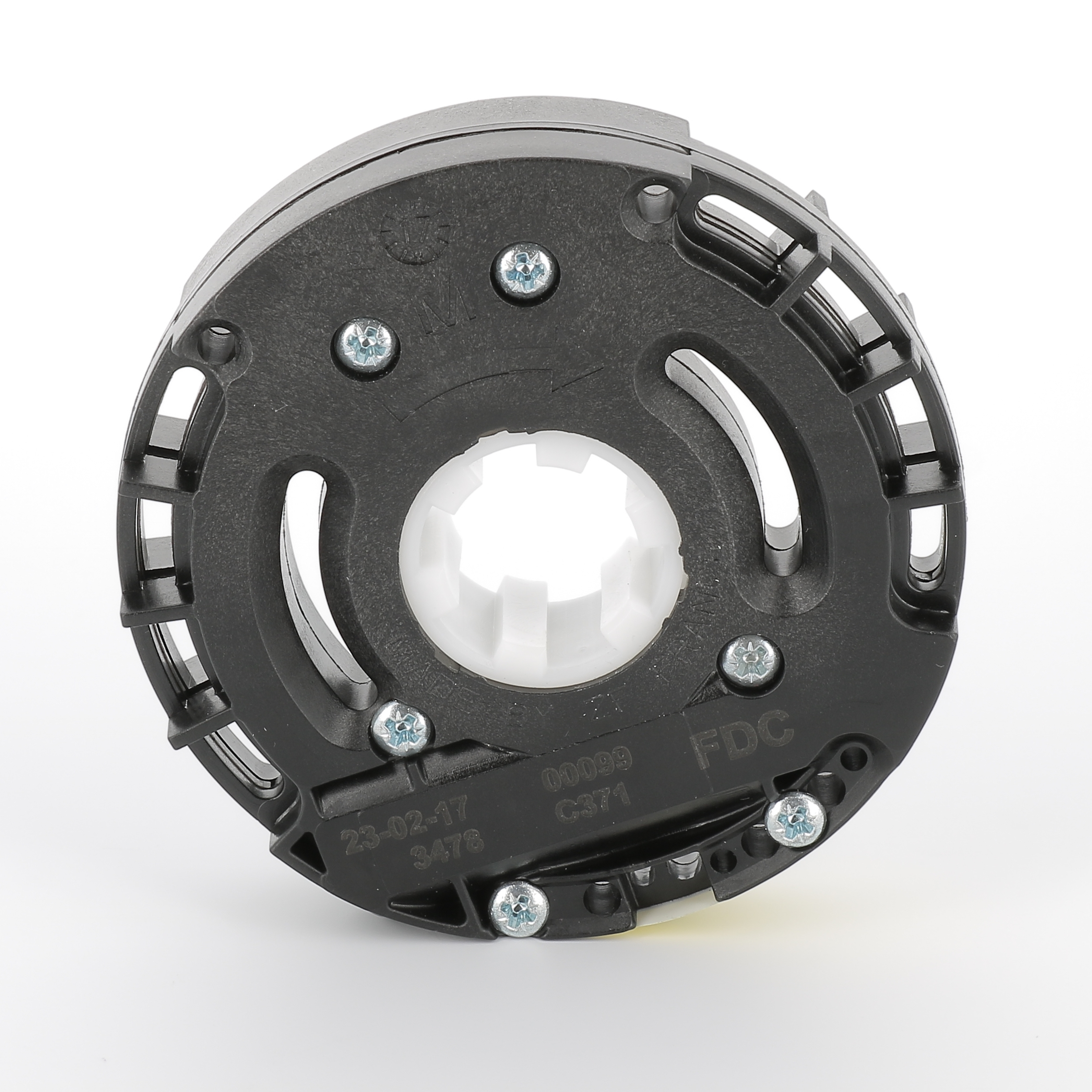

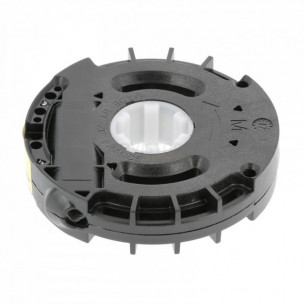

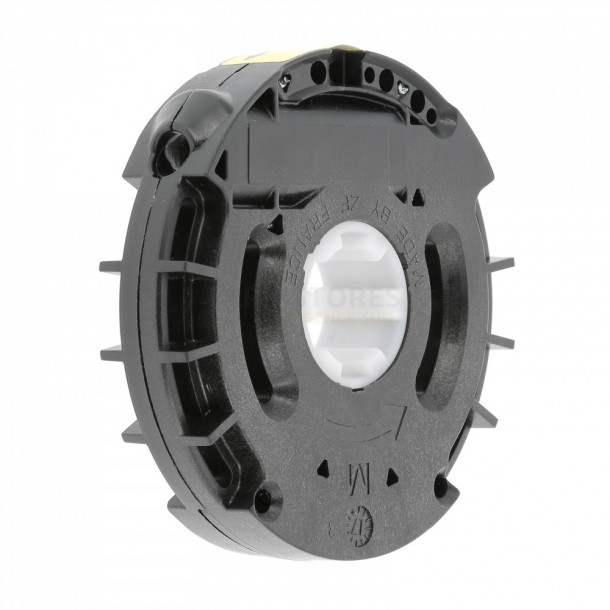

Treuil de volet roulant Zurfluh-Feller Technivis C371

Ce treuil manuel est spécialement conçu pour les volets roulants de dimensions moyennes. Il s'intègre parfaitement aux mécanismes de volets roulants présentant des formes d'assemblage compatibles.

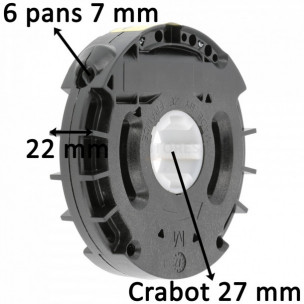

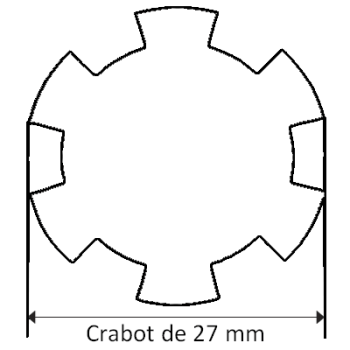

La transmission du mouvement s'effectue grâce à un mécanisme à roue et vis sans fin, assurant un fonctionnement fluide et fiable. Du côté de la manivelle, l’entrée est en hexa 6 pans femelle de 7 mm, tandis que la sortie vers l'axe d'enroulement est un crabot femelle de 27 mm de diamètre.

Ce treuil propose un rapport de réduction de 1/5,25.

Par ailleurs, ce modèle intègre un système de fin de course offrant une capacité maximale de 10 tours, ainsi qu’un frein anti-retour débrayable, garantissant la sécurité et la stabilité du volet roulant en position.

Son faible encombrement facile son installation.

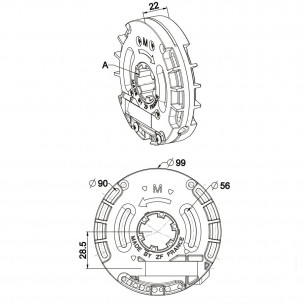

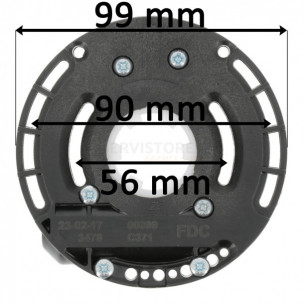

La pièce mesure 22 mm d'épaisseur avec un diamètre d'embase de 99 mm. Son installation est universelle, pouvant être montée à droite comme à gauche, à condition de respecter le sens de rotation. La fixation se fait à l’aide de 2 vis M4 (non fournies), avec deux entraxes de fixation disponibles : 56 mm et 90 mm.

Enfin, la robustesse et la durabilité de ce treuil sont assurées par un carter en polyamide renforcé de fibre de verre, une roue en polyamide et une vis sans fin en thermoplastique. Ces matériaux garantissent un usage fiable et une longue durée de vie.

Précisions techniques avancées du fabricant

Le système de débrayage s'enclenche à la descente à partir d'un couple de 1,5 Nm sur la manivelle.
Il est recommandé de ne pas dépasser un couple d'entrée maximum de 4,5 Nm.
Dans ces conditions, un couple de sortie sur l'arbre de 12 Nm est garanti pendant 10000 cycles.
La capacité de levage équivalente est approximativement de 20 kg.
