Treuil de volet roulant Technivis Zurfluh-Feller

Réf : ZC370
Treuil de volet roulant Technivis Zurfluh-Feller
  • Treuil de volet roulant Technivis Zurfluh-Feller
  • Treuil de volet roulant Technivis Zurfluh-Feller
  • Treuil de volet roulant Technivis Zurfluh-Feller
  • Treuil de volet roulant Technivis Zurfluh-Feller
  • Treuil de volet roulant Technivis Zurfluh-Feller
  • Treuil de volet roulant Technivis Zurfluh-Feller
Réf Fabricant : C370

Treuil sans fin de course entrée 6 pans de 7 mm sortie crabot de 27 mm

Description Fiche technique Télécharger la notice
135 pièces mètres en stock Livré entre 1 et 2 jours

Notices et documents à télécharger

Treuil de volet roulant Technivis Zurfluh-Feller
  • Treuil de volet roulant Technivis Zurfluh-Feller
  • Treuil de volet roulant Technivis Zurfluh-Feller
  • Treuil de volet roulant Technivis Zurfluh-Feller
  • Treuil de volet roulant Technivis Zurfluh-Feller
  • Treuil de volet roulant Technivis Zurfluh-Feller
  • Treuil de volet roulant Technivis Zurfluh-Feller
Description

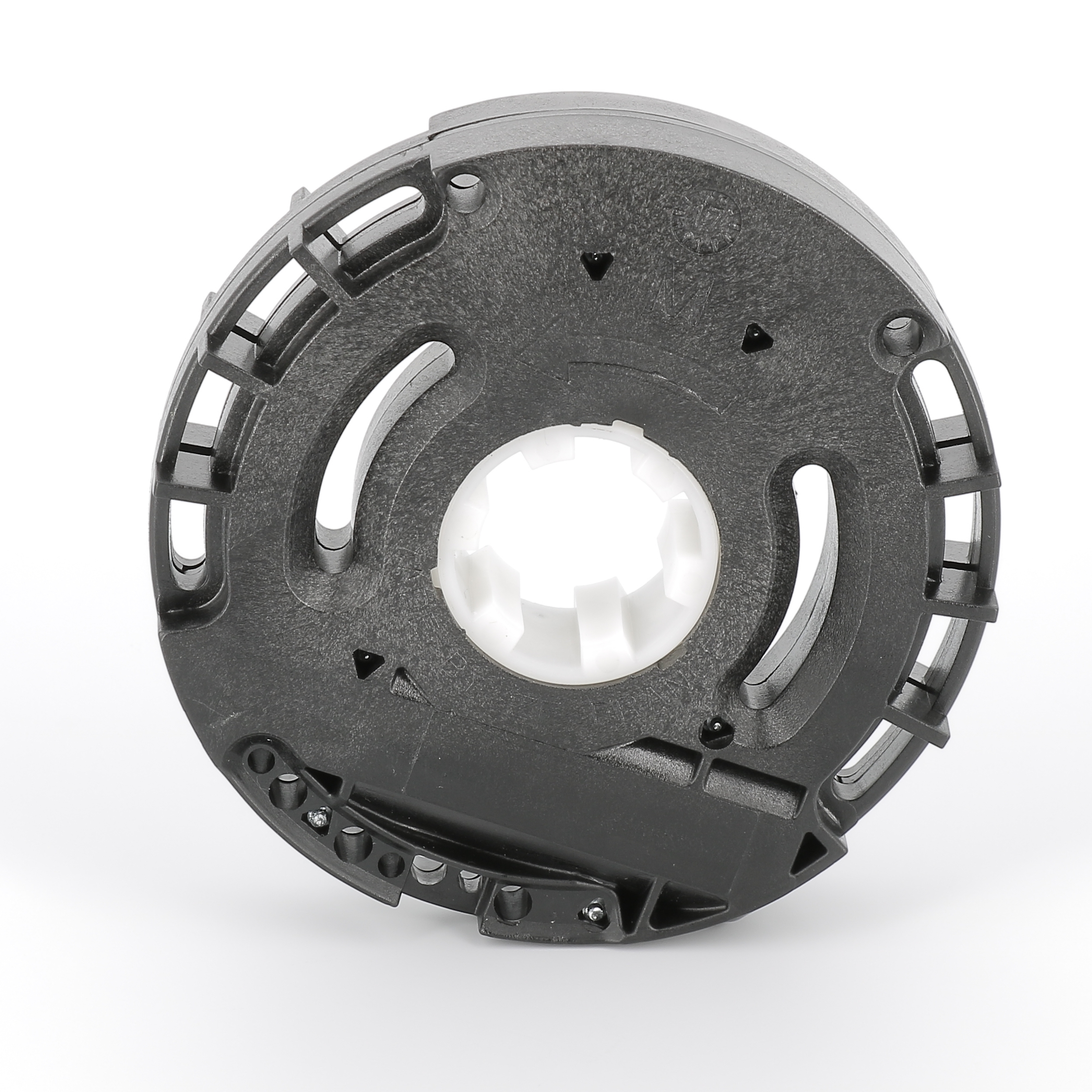

Treuil de volet roulant Zurfluh-Feller Technivis C370

Ce treuil manuel s'utilise surtout pour les volets roulants de dimensions moyennes.
Il s'intègre aux mécanismes de volet roulant ayant des formes d'assemblages compatibles.

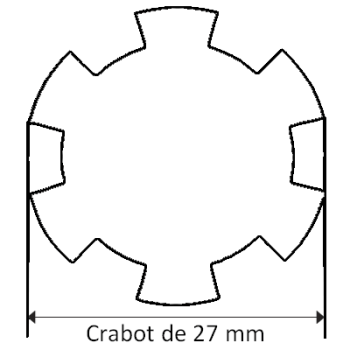

La sortie vers l'axe d'enroulement se fait via un crabot femelle de 27 mm de diamètre.
Côté manivelle, l'entrée est en hexa 6 pans femelle de 7 mm.
Ce treuil offre un rapport de réduction de 1/5,25.
La transmission de mouvement est réalisée par un mécanisme roue et vis sans fin.
Ce treuil est sans fin de course.
Il est équipé d'un frein anti-retour débrayable.
Il mesure 99 mm de diamètre d'embase et 22 mm d'épaisseur.
Il peut être monté à droite comme à gauche en respectant le sens de rotation.
La fixation s'effectue via des vis M4, non fournies.
Deux entraxes de fixation sont possibles : 56 mm et 90 mm.
Le carter en polyamide renforcé de fibre de verre garantit la solidité et la durabilité dans le temps.
La roue est en polyamide et la vis sans fin en thermoplastique.

Précisions techniques avancées du fabricant

Le système de débrayage s'enclenche à la descente à partir d'un couple de 1,5 Nm sur la manivelle.
Ce treuil ne peut pas être utilisé avec un compensateur.
Il est recommandé de ne pas dépasser un couple d'entrée maximum de 4,5 Nm.
Dans ces conditions, un couple de sortie sur l'arbre de 12 Nm est garanti pendant 10000 cycles.
La capacité de levage équivalente est approximativement de 20 kg.

Fiche technique
  • Durée de garantie : 2 ans
  • Fin de course : Sans
  • Forme d'entrée côté manivelle : Hexa 6 pans femelle de 7 mm
  • Forme de sortie vers l'axe : Crabot femelle de 27 mm
  • Diamètre de l'embase : Ø 99 mm
  • Entraxe de fixation : 56 et 90 mm
  • Epaisseur : 22 mm
  • Réduction : 1/5,25
