Treuil de volet roulant Minivis Zurfluh-Feller
Treuil manuel avec fin de course entrée hexa 6 pans de 7 mm sortie carré de 10 mm
Treuil de volet roulant Zurfluh-Feller C302
Ce treuil manuel de la marque Zurfluh-Feller s'intègre aux mécanismes de volet roulant ayant des formes d'assemblages compatibles.
Il entraîne l’axe d’enroulement du volet grâce à sa sortie en carré femelle de 10 mm. La manivelle du volet roulant manuel, qui constitue la seconde pièce reliée au treuil, se fixe sur son entrée en hexagone femelle de 7 mm à 6 pans.
Installée dans un volet roulant manuel, cette pièce assure la transmission du mouvement entre la manivelle et l'axe grâce à un mécanisme roue et vis sans fin en acier carbonitruré. Il faudra compter environ 6,5 tours de manivelle pour assurer un tour complet de l'axe. Cela correspond à un rapport de réduction de 1/6,5.
Il intègre un système fin de course de 11 tours maximum.
Installation
Le montage du treuil peut être effectué à droite comme à gauche de l'axe d'enroulement, dans le respect du sens de rotation. Le carter est en polyamide renforcé de fibre de verre, ce qui garantit sa solidité et sa durabilité dans le temps.
La pièce fait 22 mm d'épaisseur et a un diamètre d'embase de 80 mm. Sa fixation nécessite seulement 2 vis M4 à tête fraisée (non fournies avec l'article).
L'entraxe de fixation est de 56 mm.
Précisions techniques avancées du fabricant
Il est recommandé de ne pas dépasser un couple d'entrée maximum de 4,5 Nm.
Dans ces conditions, un couple de sortie sur l'arbre de 12 Nm est garanti pendant 10000 cycles.
La capacité de levage équivalente est approximativement de 17 kg.
- Durée de garantie : 2 ans
- Fin de course : Avec

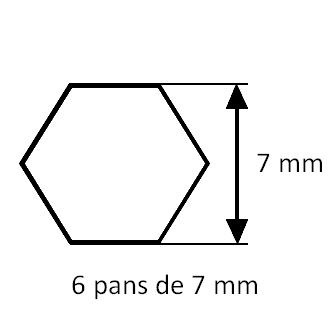

- Forme d'entrée côté manivelle : Hexa 6 pans femelle de 7 mm

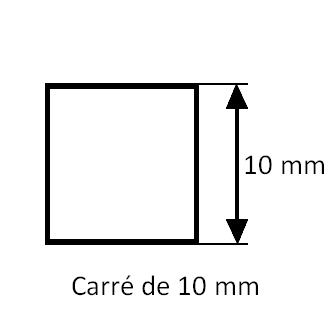

- Forme de sortie vers l'axe : Carré femelle de 10 mm
- Diamètre de l'embase : Ø 80 mm
- Matériaux : Acier
- Matériaux : Polyamide renforcé
- Entraxe de fixation : 56 mm
- Epaisseur : 22 mm
- Réduction : 1/6,5
- Visserie de fixation : Non fournie
