Treuil de volet roulant Zurfluh-Feller

Réf : ZC186
Treuil de volet roulant Zurfluh-Feller
  • Treuil de volet roulant Zurfluh-Feller
  • Treuil de volet roulant Zurfluh-Feller
  • Treuil de volet roulant Zurfluh-Feller
  • Treuil de volet roulant Zurfluh-Feller
  • Treuil de volet roulant Zurfluh-Feller
Réf Fabricant : C186

Treuil sans fin de course entrée 6 pans de 7 mm sortie carré de 10 mm

Description Fiche technique
4 pièces mètres en stock Livré entre 1 et 2 jours
Treuil de volet roulant Zurfluh-Feller
  • Treuil de volet roulant Zurfluh-Feller
  • Treuil de volet roulant Zurfluh-Feller
  • Treuil de volet roulant Zurfluh-Feller
  • Treuil de volet roulant Zurfluh-Feller
  • Treuil de volet roulant Zurfluh-Feller
Description

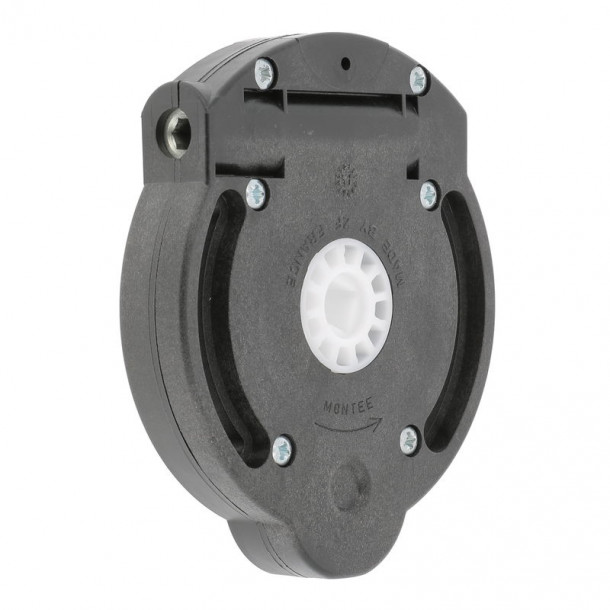

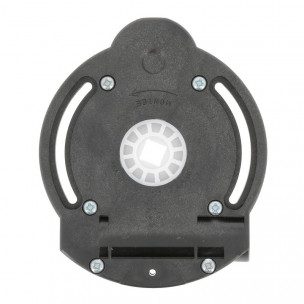

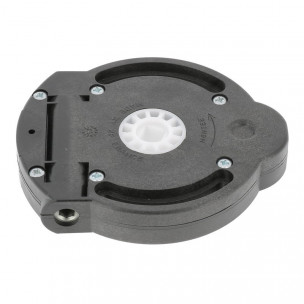

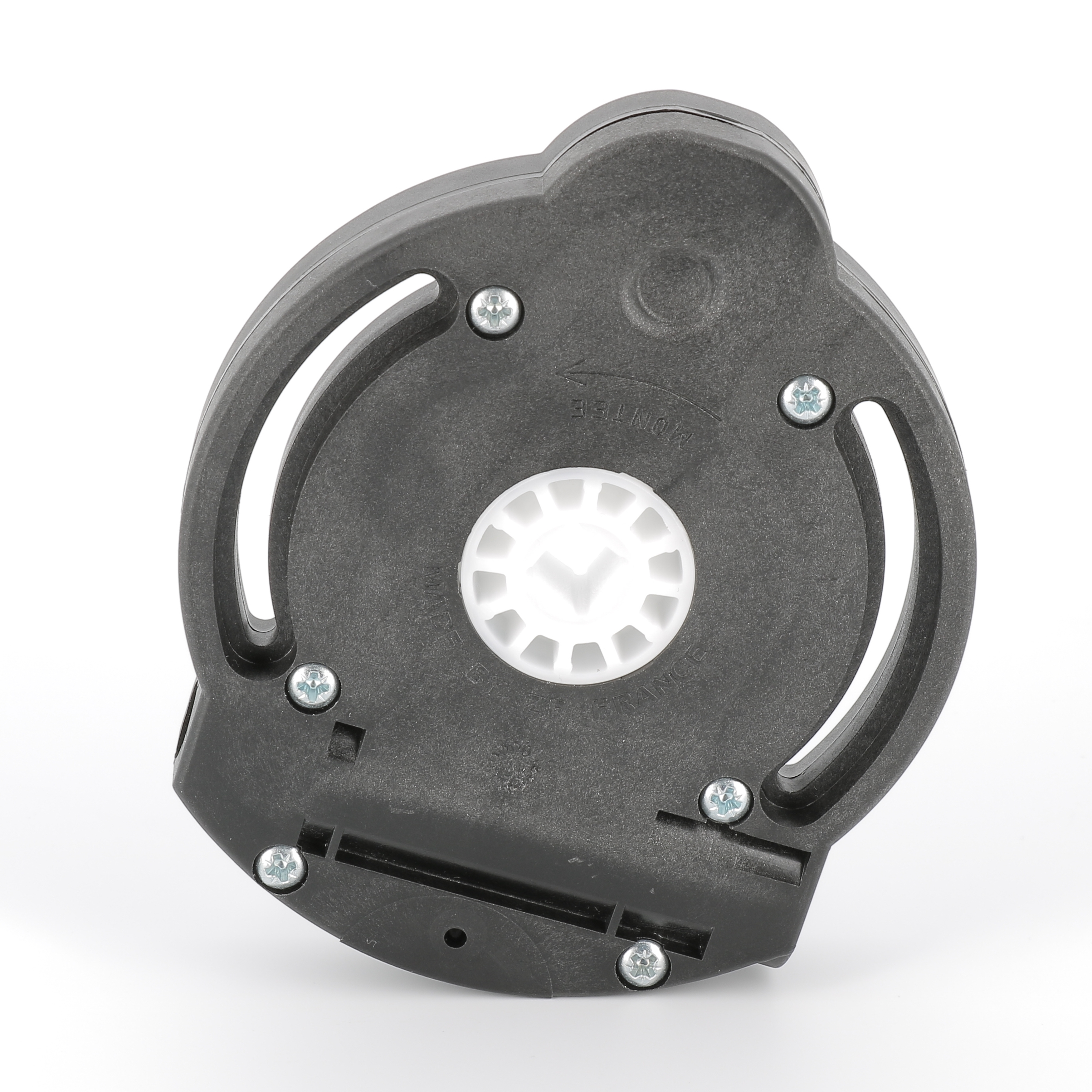

Treuil de volet roulant Zurfluh-Feller C186

Ce treuil manuel s'utilise surtout pour les volets roulants de dimensions moyennes.
Il s'intègre aux mécanismes de volet roulant ayant des formes d'assemblages compatibles.

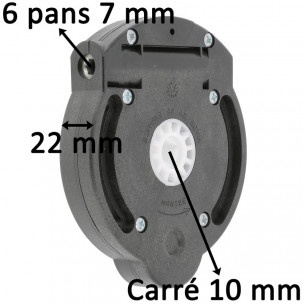

La sortie vers l'axe d'enroulement se fait via un carré femelle de 10 mm.
Côté manivelle, l'entrée est en hexa 6 pans femelle de 7 mm.
Ce treuil offre un rapport de réduction de 1/7.
La transmission de mouvement est réalisée par un mécanisme roue et vis sans fin.
Ce treuil n'intègre pas de système fin de course.
Il est équipé d'un frein anti-retour.

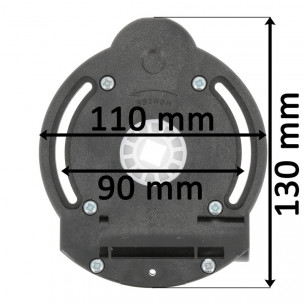

Il mesure 130 mm de diamètre d'embase et 22 mm d'épaisseur.
Il peut être monté à droite comme à gauche en respectant le sens de rotation.
La fixation s'effectue via des vis M4, non fournies.
L'entraxe de fixation est de 90 mm.
Le carter en polyamide renforcé de fibre de verre garantit la solidité et la durabilité dans le temps.
La roue est en polymère thermoplastique et la vis sans fin en acier traité.



Précisions techniques avancées du fabricant

Il est recommandé de ne pas dépasser un couple d'entrée maximum de 4,5 Nm.
Dans ces conditions, un couple de sortie sur l'arbre de 18 Nm est garanti pendant 10000 cycles.
La capacité de levage équivalente est approximativement de 25 kg.

Fiche technique
  • Durée de garantie : 2 ans
  • Fin de course : Sans
  • Forme d'entrée côté manivelle : Hexa 6 pans femelle de 7 mm

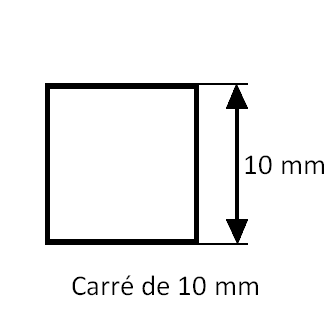

  • Forme de sortie vers l'axe : Carré femelle de 10 mm
  • Diamètre de l'embase : Ø 110 et 130 mm
  • Entraxe de fixation : 90 mm
  • Epaisseur : 22 mm
  • Réduction : 1/7
