Treuil de volet roulant Zurfluh-Feller entrée 6 pans de 7 mm
Treuil avec fin de course entrée 6 pans de 7 mm sortie carré de 10 mm

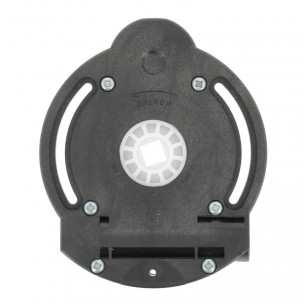

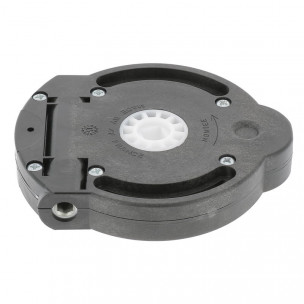

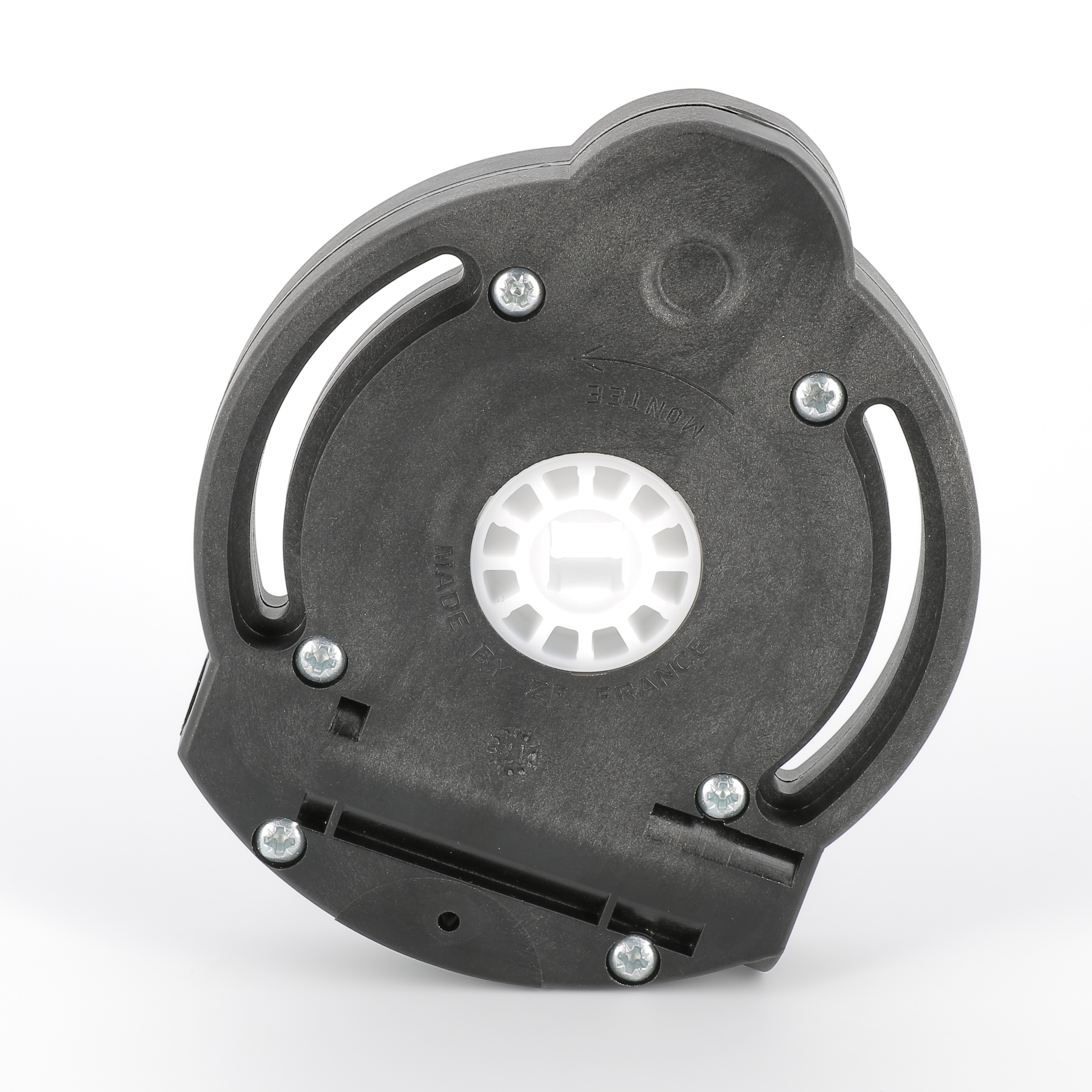

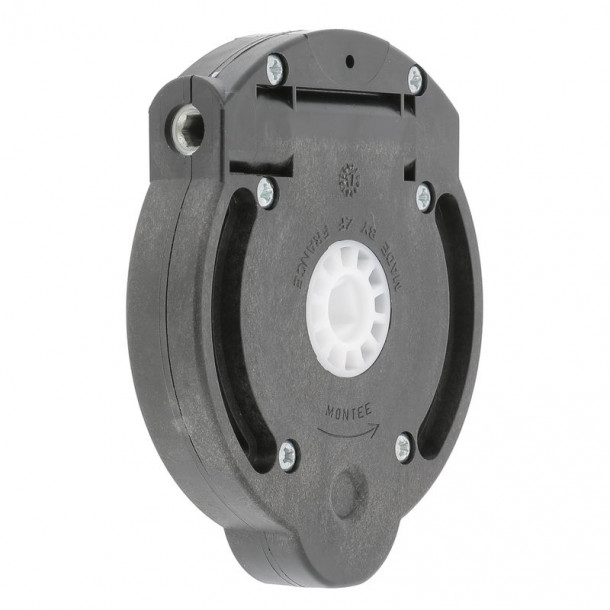

Treuil de volet roulant Zurfluh-Feller C183
Cette pièce détachée correspond à un treuil pour volet roulant manuel de dimensions moyennes. Placé à l'intérieur du coffre, il assure la transmission du mouvement de la manivelle à l'axe d'enroulement via un mécanisme roue et vis sans fin.
Le rapport de réduction qu'il offre est de 1/7. Concrètement, cela signifie que l'utilisateur doit effectuer 7 tours via la tringle de manœuvre reliée au treuil pour permettre un tour complet de l'axe d'enroulement.
Le treuil est un élément sélectionné selon la forme et la taille de son "entrée", orientée du côté de la manivelle du volet, et de sa "sortie" reliée à l'axe d'enroulement.

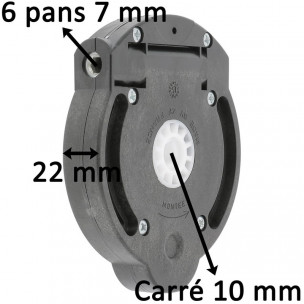

Le modèle ZC183 proposé ici dispose :

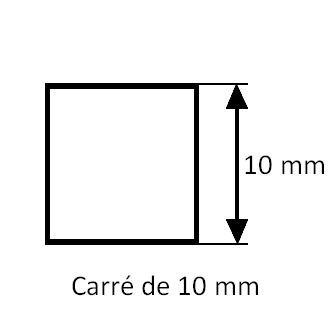

- d'une sortie en carré femelle de 10 mm

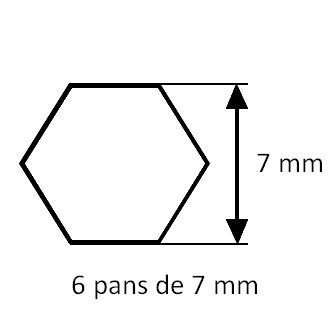

- d'une entrée en hexa 6 pans femelle de 7 mm
Il intègre un système fin de course de 10 tours maximum, ainsi qu'un frein anti-retour.
L'installation du treuil Zurfluh-Feller C183 ne présente pas de difficultés majeures et s'effectue via des vis M4 (non fournies). L'entraxe de fixation est de 90 mm. Son montage peut s'effectuer à droite comme à gauche de l'axe d'enroulement, dans le respect du sens de rotation.
Il mesure 130 mm de diamètre d'embase et 22 mm d'épaisseur.
Les matériaux qui constituent la pièce garantissent sa solidité et sa durabilité :
- le carter en polyamide renforcé de fibre de verre
- la roue est en polymère thermoplastique
- la vis sans fin en acier traité
Précisions techniques avancées du fabricant
Ce treuil ne peut pas être utilisé avec un compensateur.
Il est recommandé de ne pas dépasser un couple d'entrée maximum de 4,5 Nm.
Dans ces conditions, un couple de sortie sur l'arbre de 18 Nm est garanti pendant 10000 cycles.
La capacité de levage équivalente est approximativement de 25 kg.
- Durée de garantie : 2 ans
- Fin de course : Avec
- Forme d'entrée côté manivelle : Hexa 6 pans femelle de 7 mm
- Forme de sortie vers l'axe : Carré femelle de 10 mm

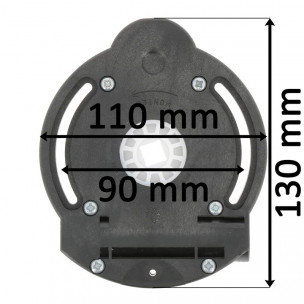

- Diamètre de l'embase : Ø 110 et 130 mm
- Entraxe de fixation : 90 mm
- Epaisseur : 22 mm
- Réduction : 1/7
