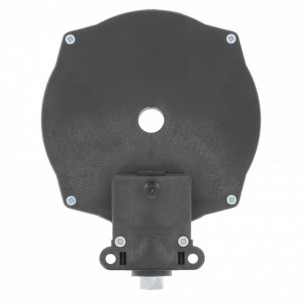

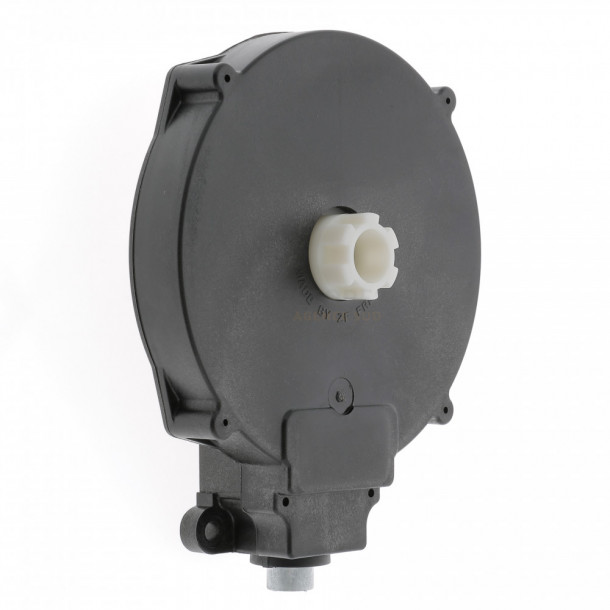

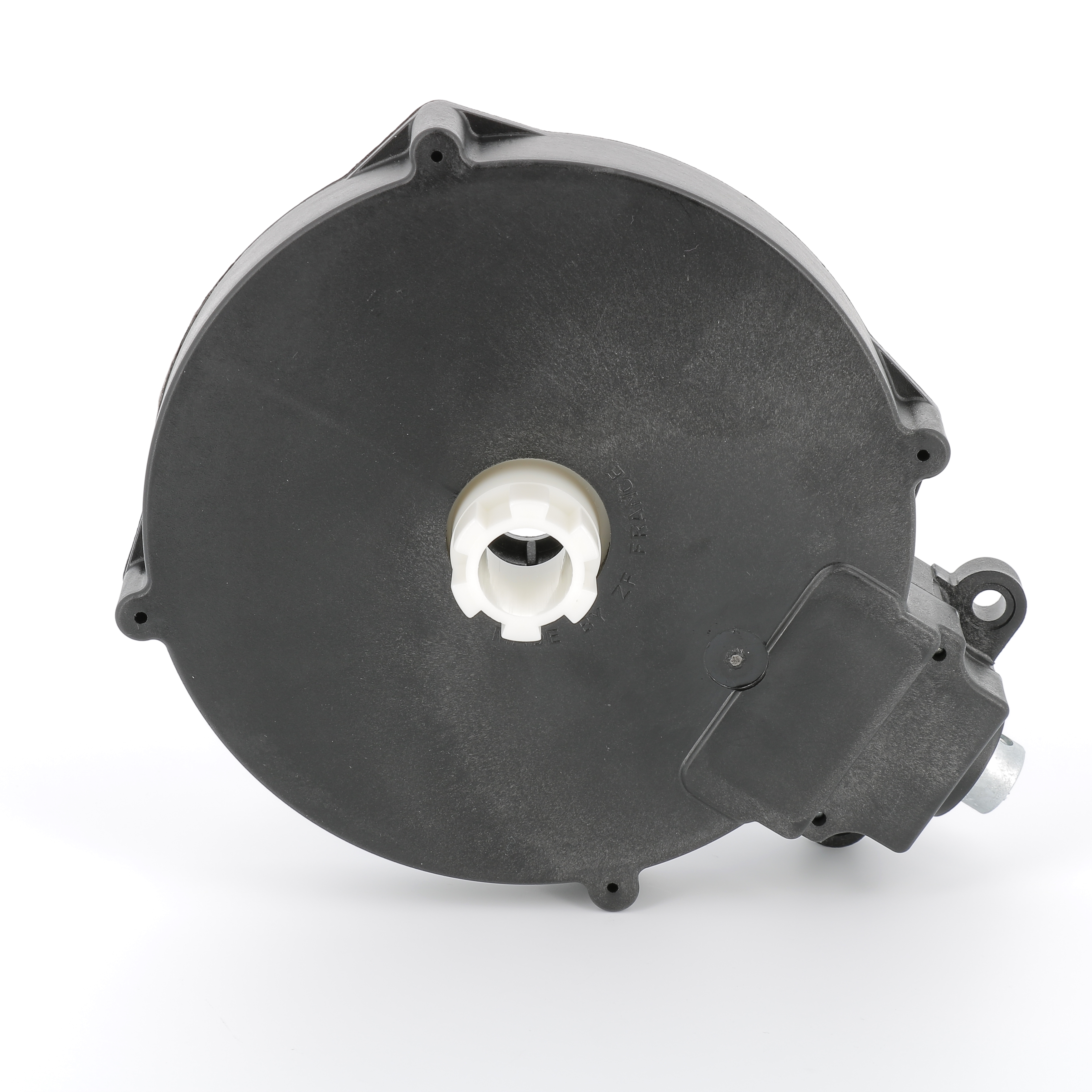

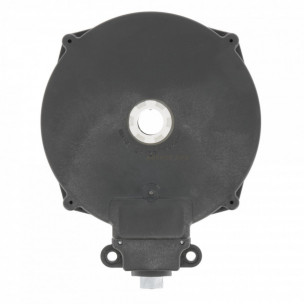

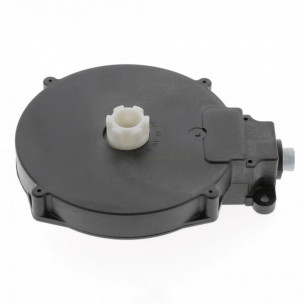

Treuil de volet roulant Conipact Zurfluh-Feller
Treuil sans fin de course entrée 6 pans de 7 mm sortie crabot de 27 mm mâle
Treuil Conipact Zurfluh-Feller C170
Ce treuil manuel est principalement destiné aux volets roulants de taille moyenne, à condition que leurs configurations soient compatibles.

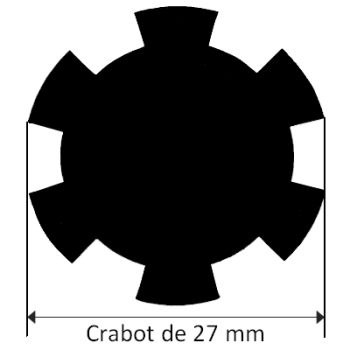

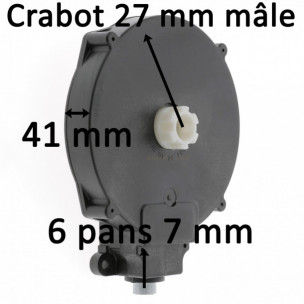

Il offre une sortie vers l’axe d’enroulement par un crabot mâle de 27 mm de diamètre, tandis que l’entrée côté manivelle est prévue en hexagone femelle 6 pans de 7 mm. Ce modèle peut accueillir directement une tringle, immobilisable à l’aide d’une vis non fournie.
Doté d’un rapport de réduction de 1/5,22, ce treuil fonctionne grâce à un mécanisme de pignon et couronne conique, avec un frein anti-retour intégré pour garantir la sécurité. Il ne dispose toutefois pas de système de fin de course.

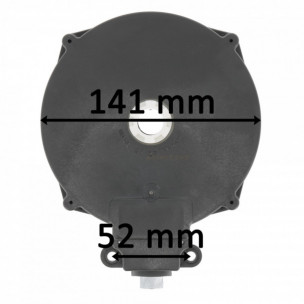

Ses dimensions compactes incluent un diamètre d’embase de 141 mm et une épaisseur de 41 mm. Adaptable, il peut être monté aussi bien à droite qu’à gauche, avec une fixation assurée par deux vis non incluses, espacées de 52 mm.
Le treuil se distingue par ses matériaux robustes, avec un carter en polyamide renforcé de fibres de verre pour une durabilité optimale, un pignon en polymère thermoplastique, et une couronne en polyamide.
Précisions techniques avancées du fabricant
Sur le plan technique, ce modèle ne peut pas être utilisé avec un compensateur et il est conseillé de ne pas dépasser un couple d’entrée de 4,5 Nm. Dans ces conditions, il garantit un couple de sortie de 15,8 Nm sur l’arbre, testé pour une durée de 10 000 cycles.
Enfin, il permet une capacité de levage équivalente à environ 16 kg.
- Durée de garantie : 2 ans
- Fin de course : Sans
- Forme d'entrée côté manivelle : Hexa 6 pans femelle de 7 mm
- Forme de sortie vers l'axe : Crabot mâle de 27 mm
- Diamètre de l'embase : Ø 141 mm
- Entraxe de fixation : 52 mm
- Epaisseur : 41 mm
- Réduction : 1/5,22
