Treuil de volet roulant Conipact Zurfluh-Feller

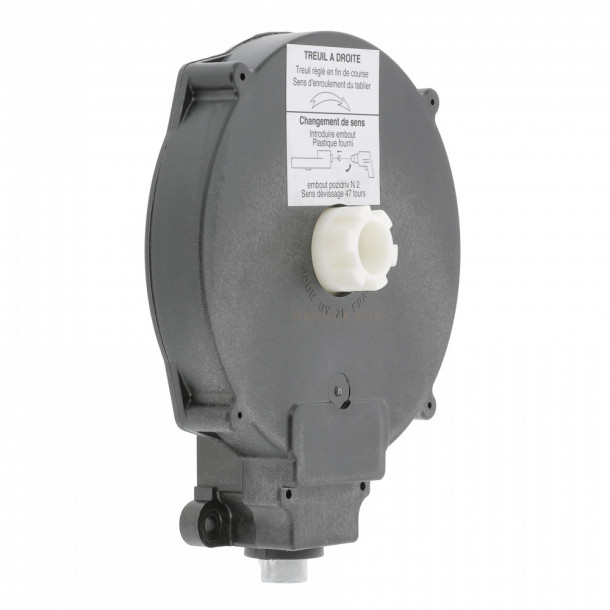

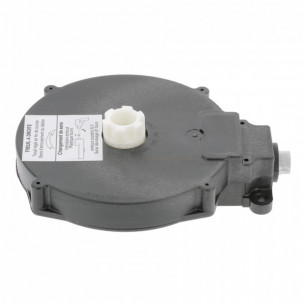

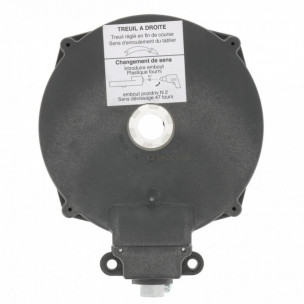

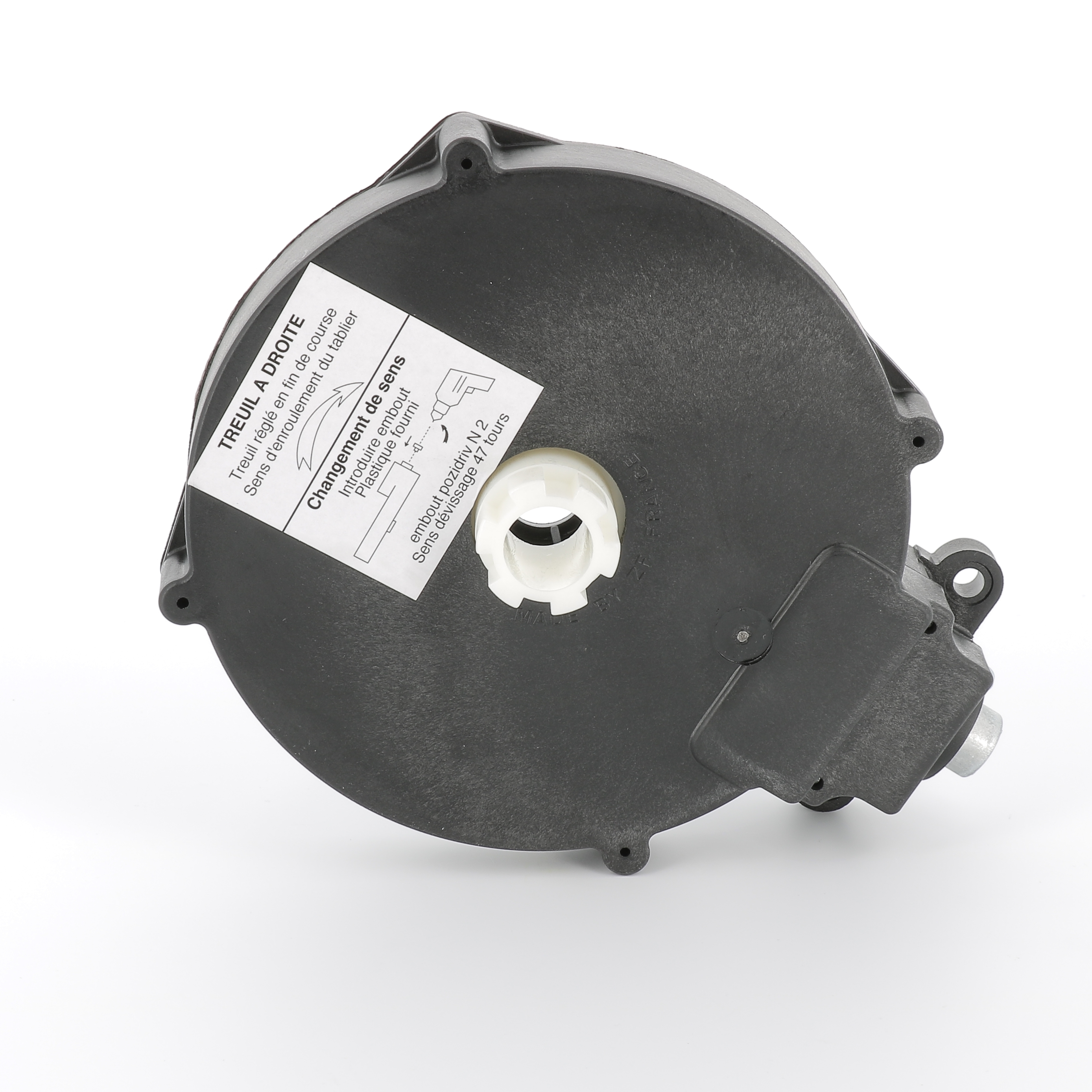

Treuil de volet roulant Zurfluh-Feller Conipact C163

Ce treuil manuel s'utilise surtout pour les volets roulants de dimensions moyennes.
Il s'intègre aux mécanismes de volet roulant ayant des formes d'assemblages compatibles.

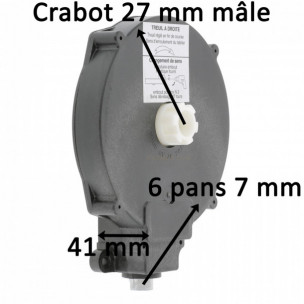

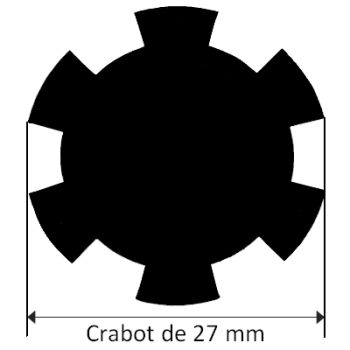

La sortie vers l'axe d'enroulement se fait via un crabot mâle de 27 mm de diamètre.
Côté manivelle, l'entrée est en hexa 6 pans femelle de 7 mm.
Elle peut accueillir directement une tringle dont l’immobilisation est réalisée avec la vis fournie.
Ce treuil offre un rapport de réduction de 1/5,22.
La transmission de mouvement est réalisée par un mécanisme de pignon et couronne conique.
Ce treuil intègre un système fin de course de 9 tours maximum.
Il est aussi équipé d'un frein anti-retour.

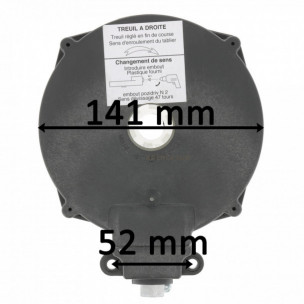

Il mesure 141 mm de diamètre d'embase et 41 mm d'épaisseur.
Il est prévu pour être monté à droite. Il est cependant livré avec un embout inverseur de fin de course.

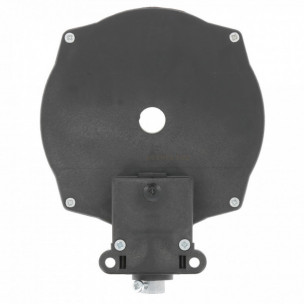

La fixation s'effectue via deux vis, non fournies.
L'entraxe de fixation est de 52 mm.
Le carter en polyamide renforcé de fibre de verre garantit la solidité et la durabilité dans le temps.
Le pignon est en polymère thermoplastique et la couronne en polyamide.

Précisions techniques avancées du fabricant

Il est recommandé de ne pas dépasser un couple d'entrée maximum de 4,5 Nm.
Dans ces conditions, un couple de sortie sur l'arbre de 15,8 Nm est garanti pendant 10000 cycles.
La capacité de levage équivalente est approximativement de 16 kg.
