Treuil de volet roulant Soprofen

Treuil de volet roulant Soprofen ZR/TX

Ce treuil manuel s'installe dans des coffres de volets roulants Soprofen de type CHRONO VRX CRX Réno.

Il s'intègre aux mécanismes de volets ayant des formes d'assemblages compatibles. Il dispose :

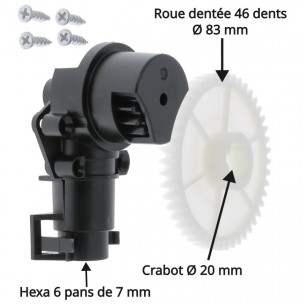

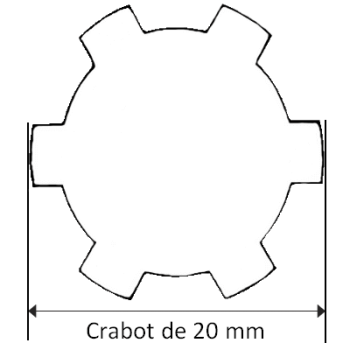

• d'une sortie vers l'axe d'enroulement par un pignon de 16 dents et 38 mm de diamètre, complété par une seconde roue de 83 mm de diamètre avec 46 dents. La liaison de l'axe avec la roue dentée s'effectue par un crabot de 20 mm.
• d'une entrée côté manivelle en hexa 6 pans femelle de 7 mm.

La transmission de mouvement est réalisée via des pignons coniques.
Ce treuil n'est pas équipé d'un système fin de course.

Ce modèle de treuil volet roulant peut être monté à droite comme à gauche de l'axe d'enroulement.

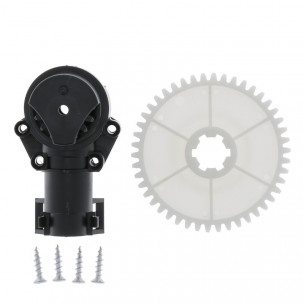

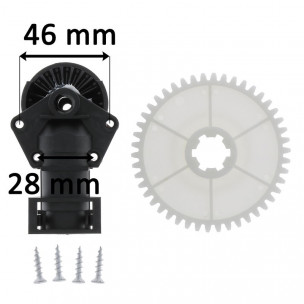

Il mesure 53 mm d'épaisseur, 90 mm de haut et 65 mm de large. Quatre vis, livrées avec le produit, assurent sa fixation. Les entraxes de fixation sont de 28 mm et 46 mm (voir détails sur les photos du produit).

Le carter est en PVC à haute résistance.
