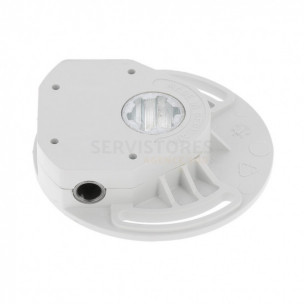

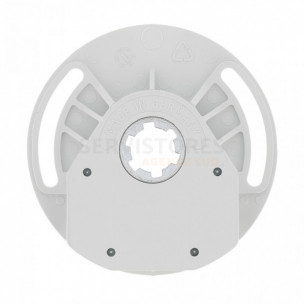

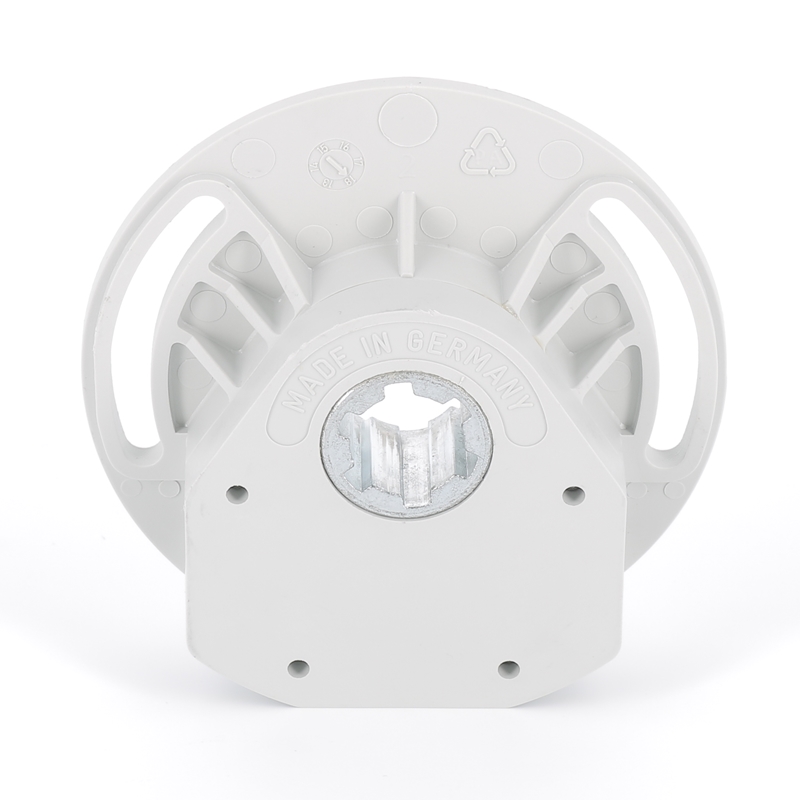

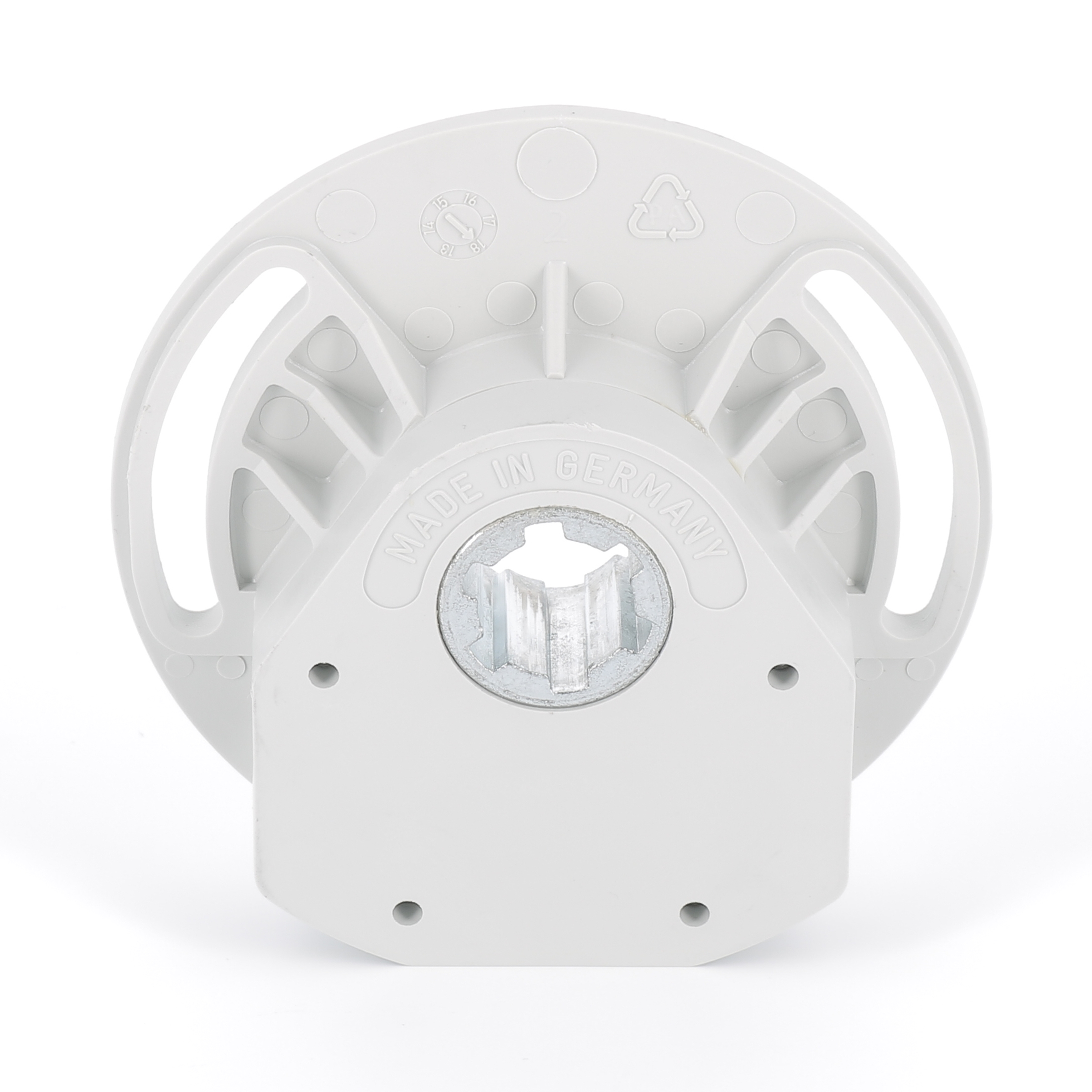

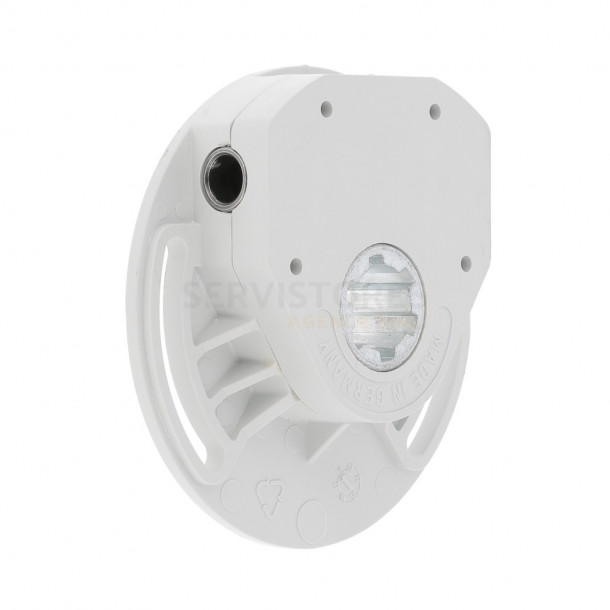

Treuil de volet roulant type Soprofen

Treuil de volet roulant similaire Soprofen TX8/5

Ce treuil manuel s'utilise sur les volets roulants Soprofen de type CHRONO VX 18 ou 22.
Il s'intègre aux mécanismes de volets ayant des formes d'assemblages compatibles.

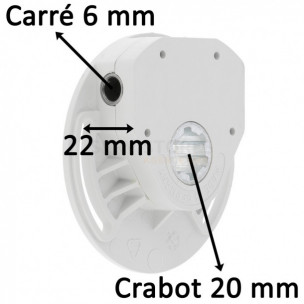

L’entraînement de l'axe d'enroulement se fait via la sortie en crabot de 20 mm.
Côté manivelle, l'entrée est en carré femelle de 6 mm.
Ce treuil offre un rapport de réduction de 1/5,33.
La transmission de mouvement est réalisée par un mécanisme roue et vis sans fin.
Ce treuil n'est pas équipé d'un système fin de course.

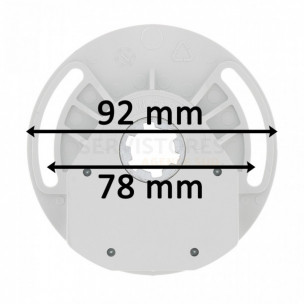

Il mesure 22 mm d'épaisseur et 92 mm de diamètre d'embase.
Il peut être monté à droite comme à gauche.
La fixation s'effectue via 2 vis, non fournies, se logeant dans les lumières du carter du treuil.
L'entraxe de fixation nominal est de 78 mm.
Le carter est en PVC à haute résistance.


Précisions techniques avancées du fabricant

Il est recommandé de ne pas dépasser un couple de sortie maximum de 8 Nm.
