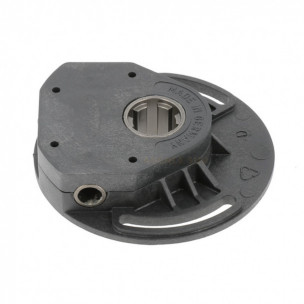

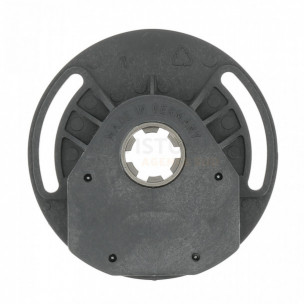

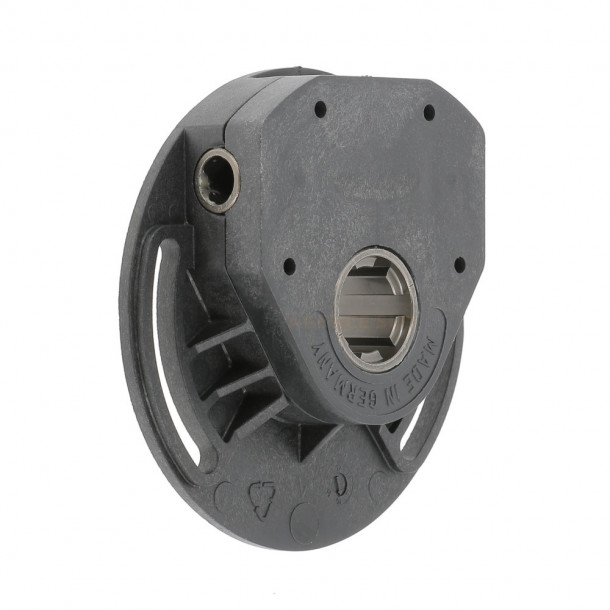

Treuil de volet roulant type Soprofen
Treuil sans fin de course entrée carré de 6 mm sortie crabot de 20 mm

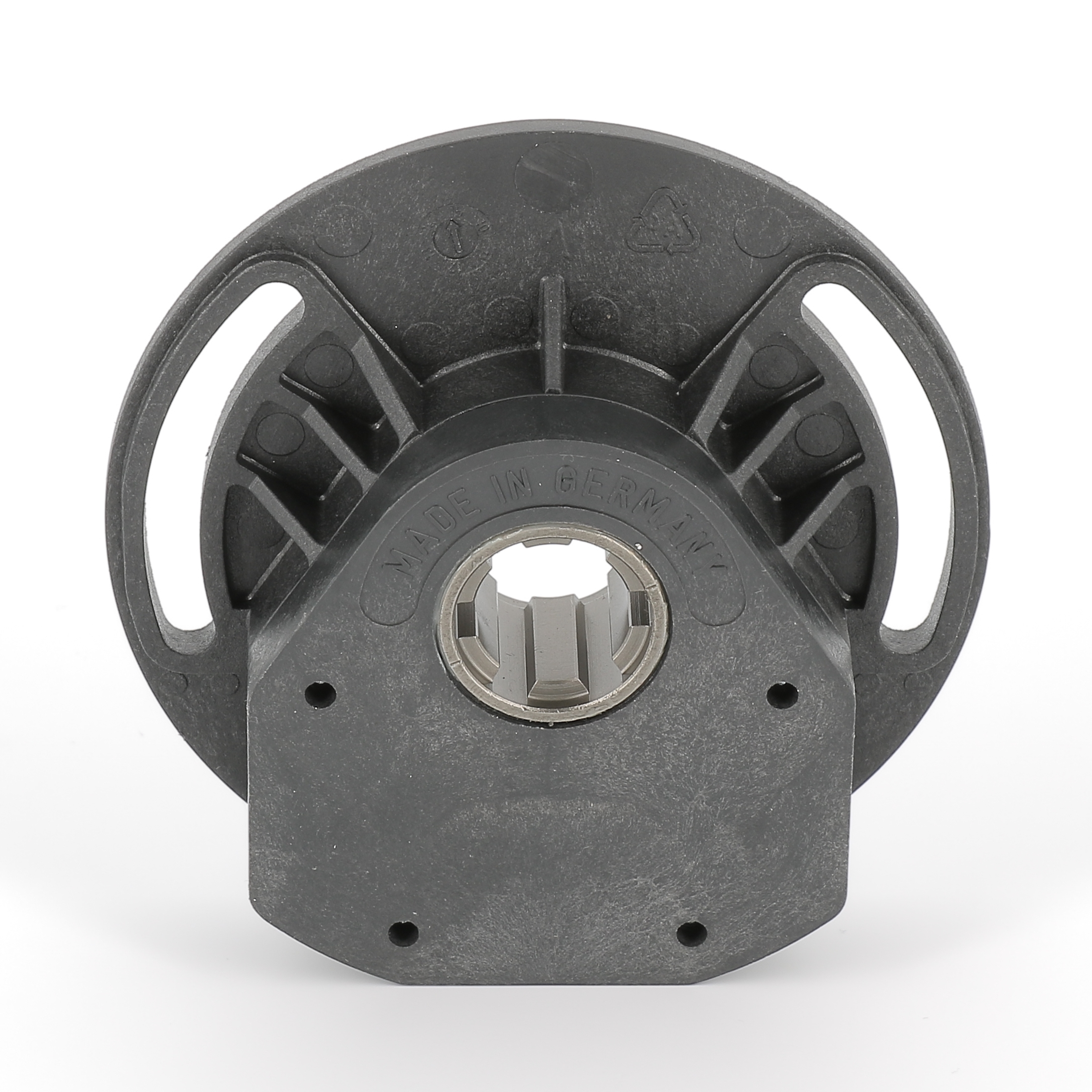

Treuil de volet roulant similaire Soprofen TX16/8
Ce treuil manuel s’installe sur des volets roulants Soprofen de type CHRONO VX 18 ou 22, à condition que les formes d’assemblages soient compatibles. Il peut être monté aussi bien à droite qu’à gauche.
Le treuil est un dispositif essentiel dans le mécanisme d’un volet roulant manuel. Ayant pour rôle de transformer le mouvement rotatif de la manivelle en une force motrice pour entraîner directement l’axe d’enroulement du tablier, il doit être compatible avec ces deux éléments.

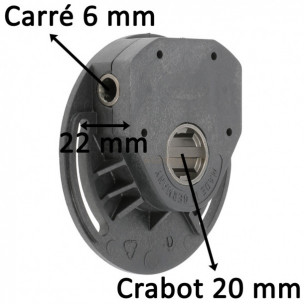

Sur ce modèle, l’accouplement et l’entraînement de l’axe d’enroulement se font via la sortie en crabot de 20 mm. La manivelle du volet roulant devra s’insérer dans l’entrée du treuil, qui est en carré femelle de 6 mm.
La transmission du mouvement est réalisée par un mécanisme de roue et vis sans fin. Le rapport de réduction du treuil est de 1/8, ce qui signifie que la manivelle doit effectuer 8 tours pour que l’axe d’enroulement réalise 1 tour complet.
Ce treuil n’est pas équipé d’un système de fin de course.

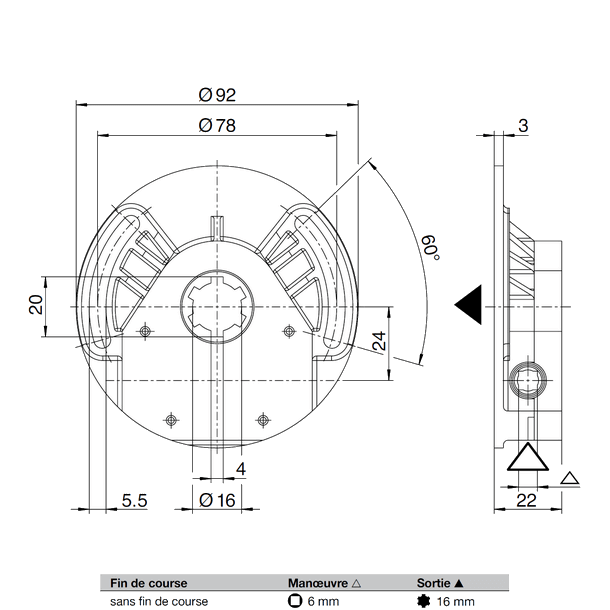

Dimensions et installation

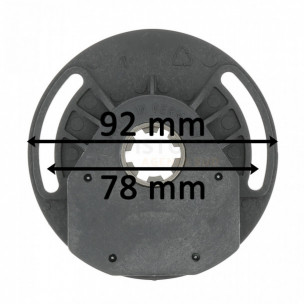

La pièce mesure 22 mm d’épaisseur et 92 mm de diamètre d’embase.
Sa fixation s’effectue via 2 vis (non fournies avec le produit), qui se logent dans les lumières du carter en PVC du treuil. L’entraxe de fixation nominal est de 78 mm.
Précisions techniques avancées du fabricant
Il est recommandé de ne pas dépasser un couple de sortie maximum de 8 Nm pour ce treuil.
- Durée de garantie : 2 ans
- Fin de course : Sans

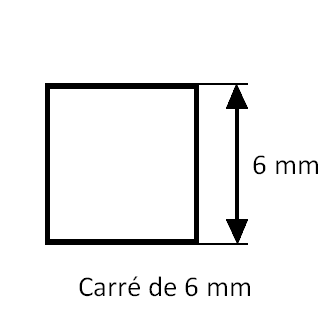

- Forme d'entrée côté manivelle : Carré femelle de 6 mm

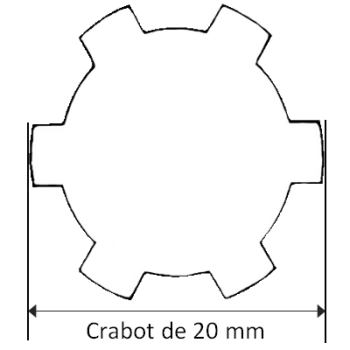

- Forme de sortie vers l'axe : Crabot femelle de 20 mm
- Diamètre de l'embase : Ø 92 mm
- Entraxe de fixation : 78 mm
- Epaisseur : 22 mm
- Réduction : 1/8
