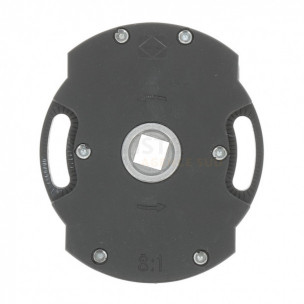

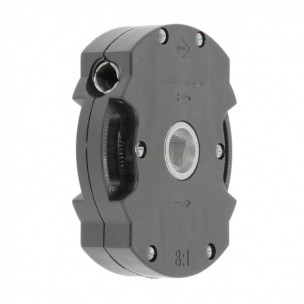

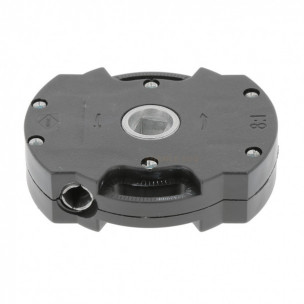

Treuil de volet roulant Simbac
Treuil avec fin de course réduction 1/8 entrée carré de 8 mm sortie carré de 10 mm
Treuil Simbac similaire Simu ACE
Ce treuil s'utilise pour les volets roulants à commande manuelle. Il s'intègre aux mécanismes de store ayant des formes d'assemblages compatibles.
Le treuil assure la transmission du mouvement entre la manivelle et l'axe d'enroulement grâce à un mécanisme à roue et vis sans fin. Il est doté d'une "entrée", qui correspond à l'emplacement où la manivelle s'insère pour transmettre le mouvement, et d'une "sortie", conçue pour accueillir l'axe d'enroulement du volet roulant.

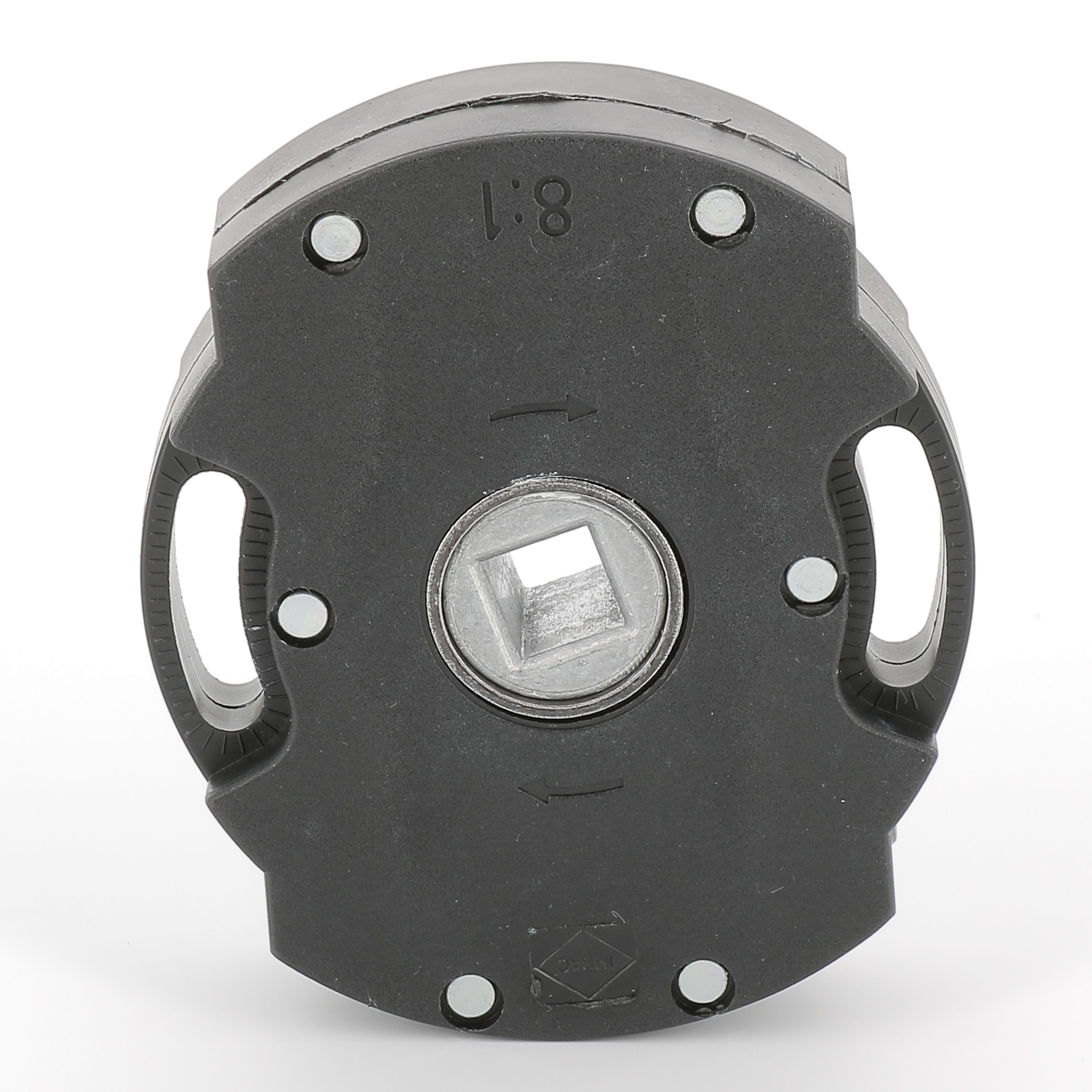

Ce modèle de la marque Simbac dispose d'une sortie en forme de carré femelle de 10 mm et d'une entrée en carré femelle de 8 mm.
Performances
Il offre un rapport de réduction de 1/8 (8 tours de manivelle pour 1 tour complet de l'axe).
Ce treuil intègre un système fin de course d'une capacité de 15 rotations de l'axe d'enroulement.
Dimensions

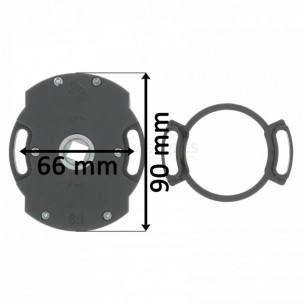

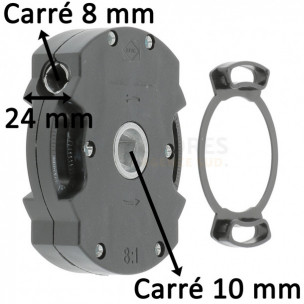

La pièce a des dimensions adaptées aux volets roulants de moyennes dimensions. Il mesure 24 mm d'épaisseur et 90 mm de diamètre d'embase (voir le détail dans les photos du produit).
Installation
Il s'agit d'un modèle de treuil universel, qui peut être installé à droite comme à gauche. Il est ainsi capable de s'adapter à différentes configurations de volets roulants, en fonction de l’emplacement de la manivelle ou du moteur.
Sa fixation s'effectue via 2 vis, non fournies, qui se loge dans les deux lumières du carter du treuil. Celui-ci est en résine et garantit la solidité et la durabilité de la pièce dans le temps.

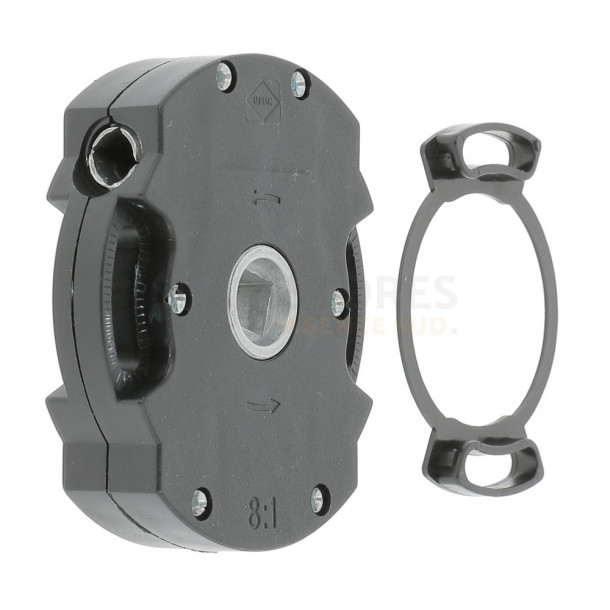

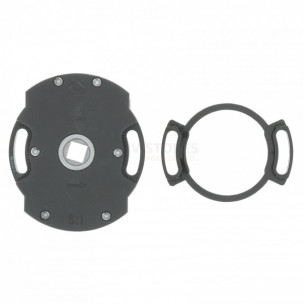

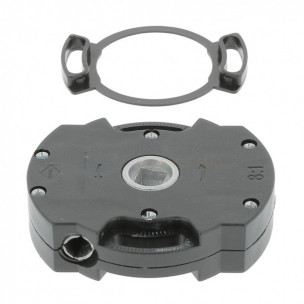

Un anneau est fourni pour permettre l'utilisation de vis à tête large. Celles-ci peuvent être utilisées pour fixer le treuil fermement au caisson ou à l’axe.
- Durée de garantie : 2 ans
- Fin de course : Avec

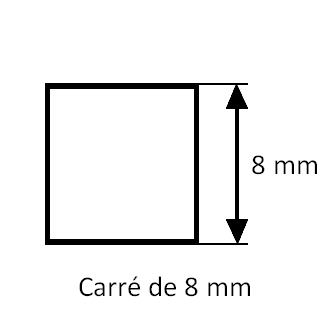

- Forme d'entrée côté manivelle : Carré femelle de 8 mm

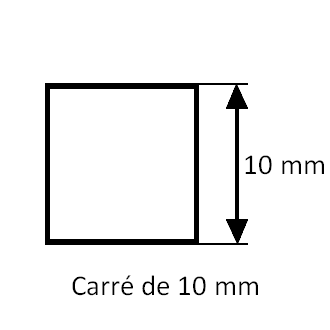

- Forme de sortie vers l'axe : Carré femelle de 10 mm
- Diamètre de l'embase : Ø 90 mm
- Entraxe de fixation : 66 mm
- Epaisseur : 24 mm
- Réduction : 1/8
