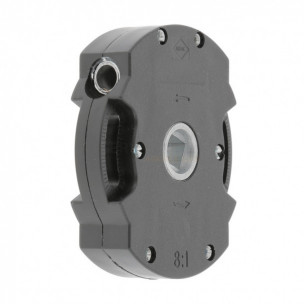

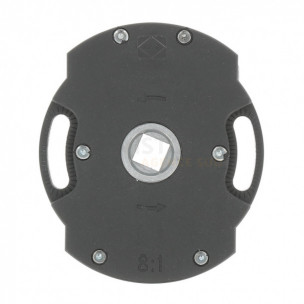

Treuil de volet roulant Simbac
Treuil avec fin de course réduction 1/8 entrée 6 pans de 7 mm sortie carré de 10 mm
Treuil Simbac similaire Simu ACE
Ce treuil manuel présente des caractéristiques techniques et fonctionnelles proches de celles d'un treuil Simu. Il peut être installé dans des configurations similaires sans nécessiter de modifications majeures.
Il s'utilise pour les volets roulants de dimensions moyennes, dont les mécanismes présentent des formes d'assemblages compatibles.
Fonctionnement

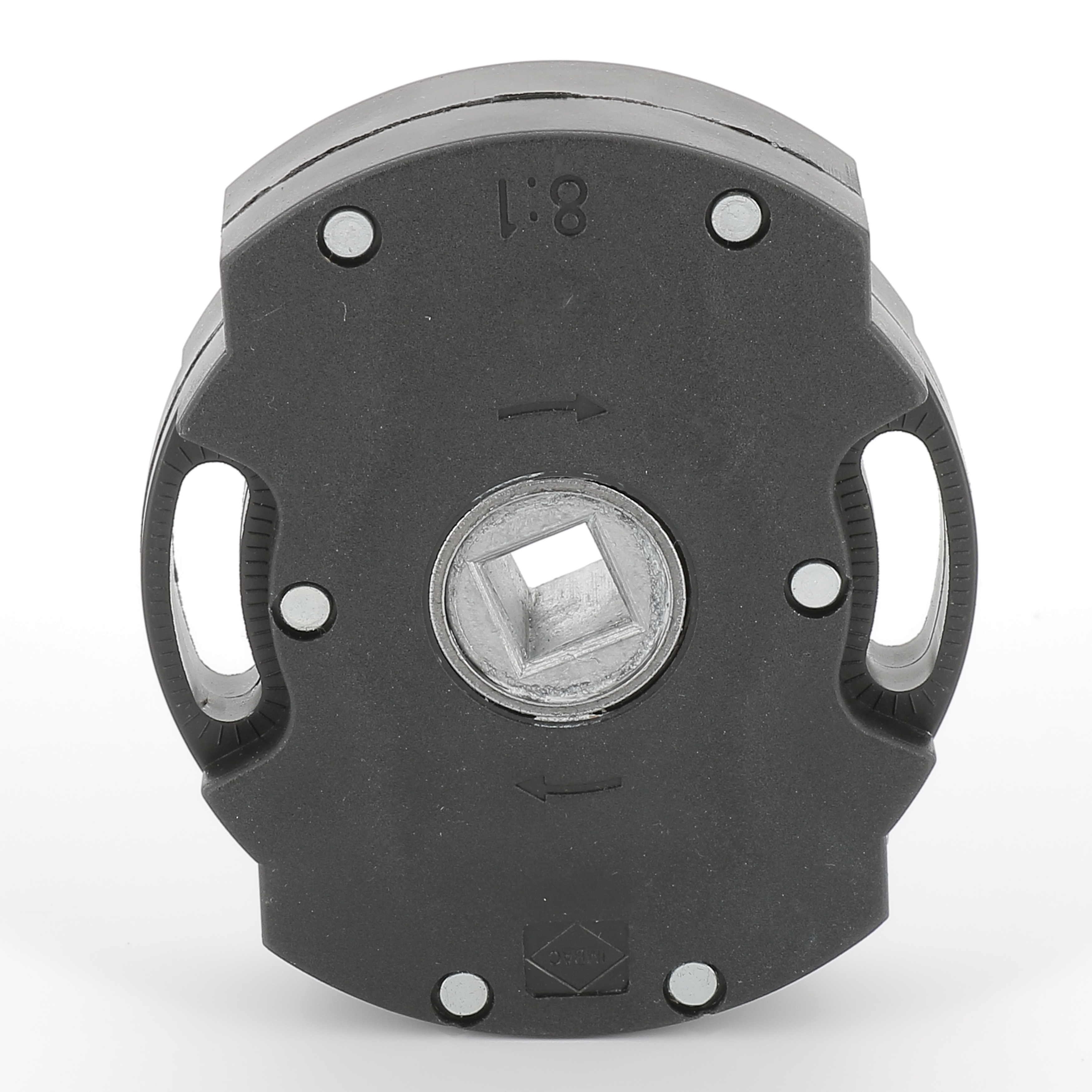

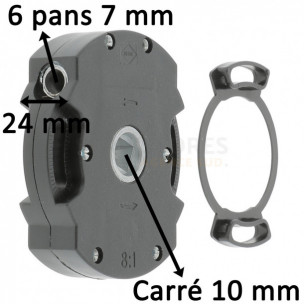

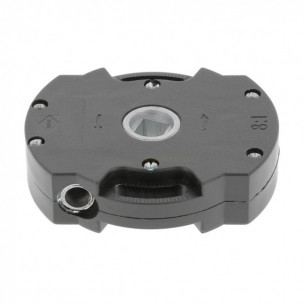

Le treuil est la pièce qui entraîne le mouvement de l'axe d'enroulement et, donc qui permet de faire remonter ou baisser le tablier. Afin d'assurer cette fonction, elle doit être compatible avec la forme et le diamètre du tube. Le treuil Gaviota Simbac proposé ici présente une sortie vers l'axe d'enroulement de forme carré "femelle" de 10 mm.
L'entrée prévue pour le tube de la manivelle est, quant à elle, de forme hexagonale en 6 pans avec un diamètre de 7 mm.
En liant la manivelle à l'axe d'enroulement, le treuil permet de transmettre et de démultiplier le mouvement, assurant ainsi la montée ou la descente du tablier. Son fonctionnement repose sur une mécanisme roue et vis sans fin. Il offre un rapport de réduction de 1/8, ce qui signifie que 8 tours de manivelle entraîne un tour de l'axe d'enroulement.
Il intègre, par ailleurs, un système fin de course. L'axe d'enroulement peut effectuer un maximum de 15 rotations avant que le système de fin de course n'intervienne pour stopper le mouvement.
Pose et installation
Ce treuil convient aussi bien pour une installation à droite qu'à gauche de l'axe d'enroulement.

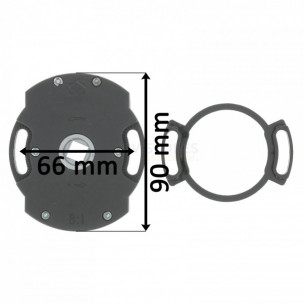

La pièce, de forme ovale, mesure 24 mm d'épaisseur et 90 mm de diamètre d'embase (voir le détail sur les photos). Sa fixation s'effectue via 2 vis, non fournies, qui se logent dans les lumières du carter du treuil. L'entraxe de fixation prévue est de 66 mm.

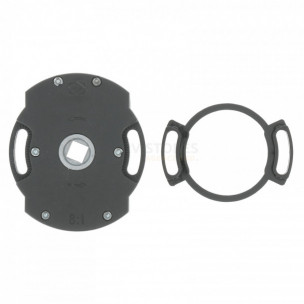

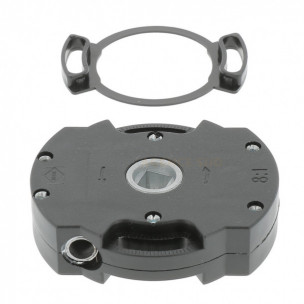

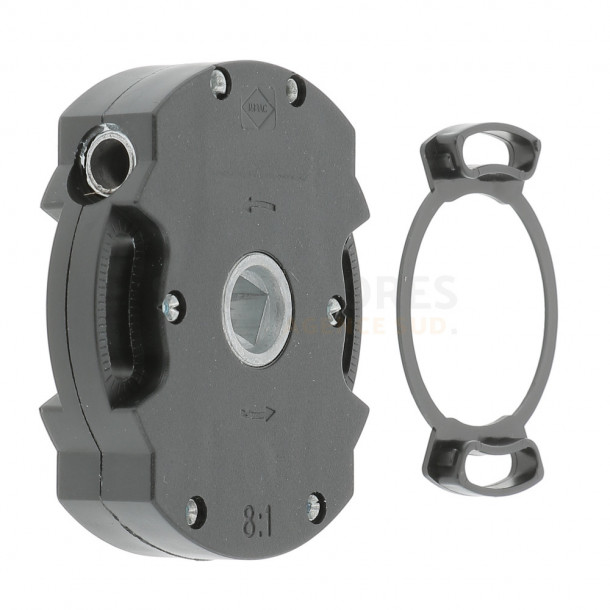

Un anneau est également fourni avec le produit pour permettre l'utilisation de vis à tête large.
Matériaux
Sur ce modèle, le boîtier est en plastique et le carter en résine, ce qui garantit à la pièce solidité et durabilité dans le temps.
La couronne est en Zamak, un matériau connu pour sa résistance mécanique.
- Durée de garantie : 2 ans
- Fin de course : Avec
- Forme d'entrée côté manivelle : Hexa 6 pans femelle de 7 mm
- Forme de sortie vers l'axe : Carré femelle de 10 mm
- Diamètre de l'embase : Ø 90 mm
- Entraxe de fixation : 66 mm
- Epaisseur : 24 mm
- Réduction : 1/8
