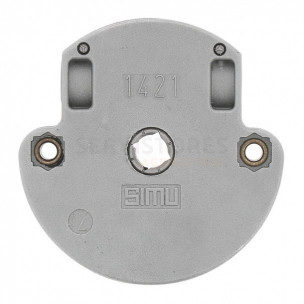

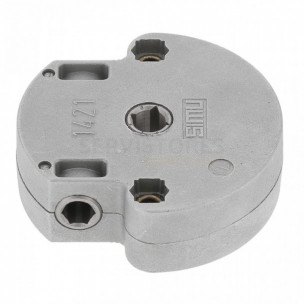

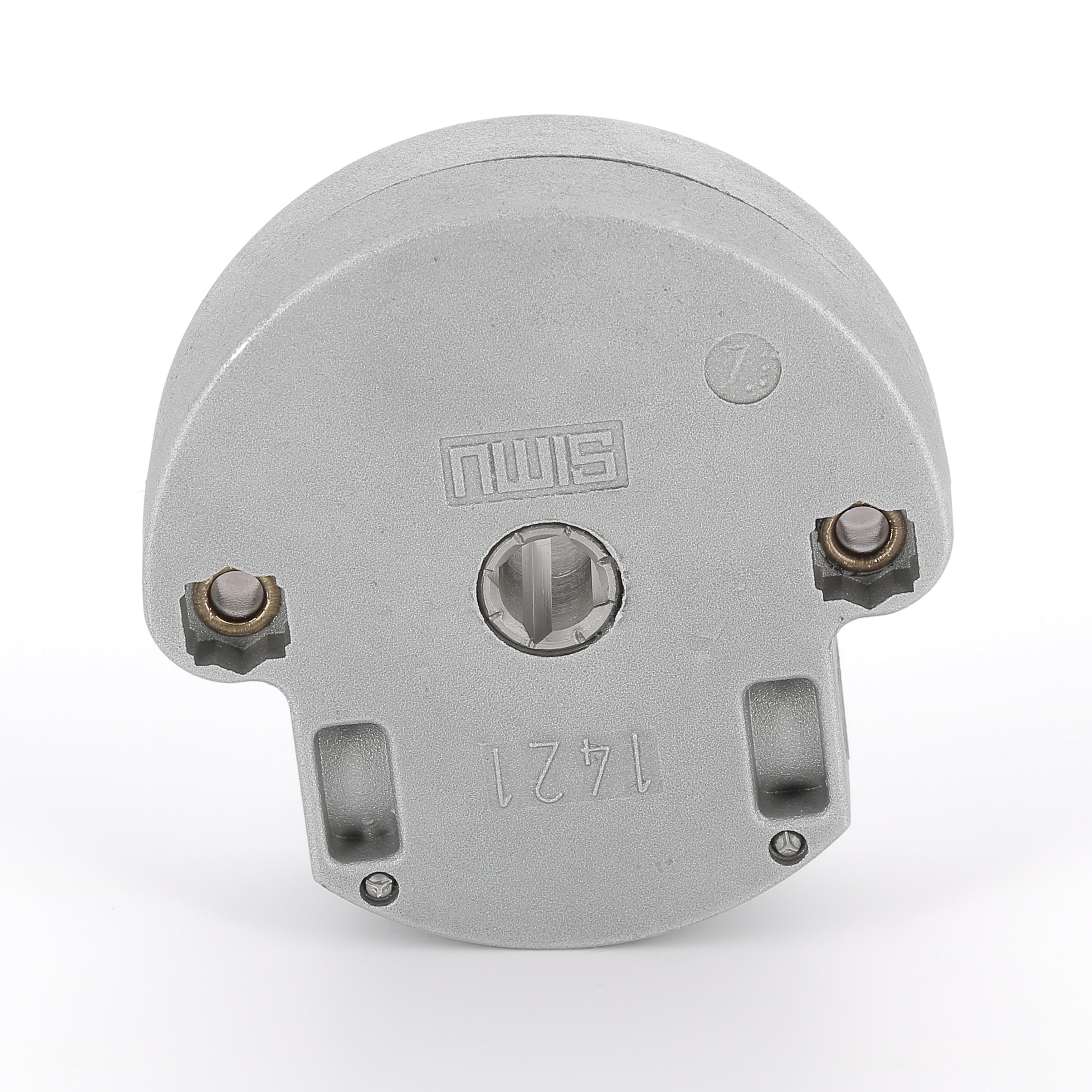

Treuil de store et volet roulant 1421 Simu

Treuil Simu 2002423 pour volet roulant et store

Ce treuil manuel s'intègre aux mécanismes de stores et de volets roulants ayant des formes d'assemblages compatibles.

Pour rappel, le treuil est une pièce clé dans le fonctionnement d’un volet roulant ou d’un store. Il assure la transmission du mouvement de la manivelle à l’axe d’enroulement tout en amplifiant ce mouvement, grâce à un rapport de réduction spécifique.

Chaque treuil est conçu avec une entrée, où la manivelle s’insère, et une sortie, qui relie l’axe d’enroulement. Ces connexions varient selon les modèles, avec des formes et dimensions différentes.

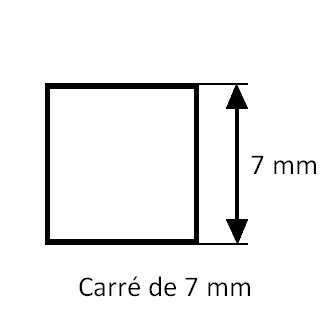

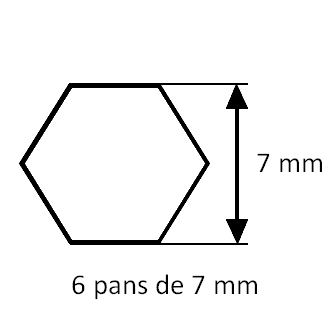

Sur le treuil Simu 2002423, le lien avec l'axe d'enroulement se fait via une sortie en carré femelle de 7 mm. Côté manivelle, l'entrée est en carré femelle de 7 mm.

Fonctionnement

Ce treuil utilise un mécanisme de roue et vis sans fin, offrant un rapport de réduction de 1/5 : cinq de manivelle entraînent un tour de l’axe d’enroulement.

Pour une utilisation optimale, il est recommandé de respecter un couple d’entrée maximum de 3,5 Nm. Le système de fin de course est limité à 18 tours maximum.

Installation

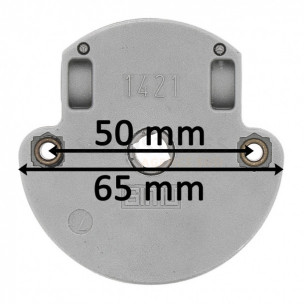

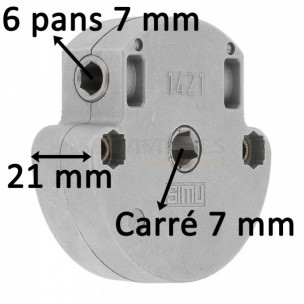

La pièce mesure 21 mm d'épaisseur et 65 mm de diamètre d'embase. Son installation peut s'effectuer à droite comme à gauche, dans la mesure ou le sens de rotation est respecté. Le carter du treuil comprend deux trous (appelées "lumières") dans lesquels viennent se loger 2 vis de Ø 5 mm prévues pour sa fixation. L'entraxe de fixation prévue est de 50 mm.

Matériaux

Le carter en Zamak, un alliage à base de zinc, qui garantit la solidité et la durabilité dans le temps. La roue et la vis sans fin, quant à elles, sont en acier.
