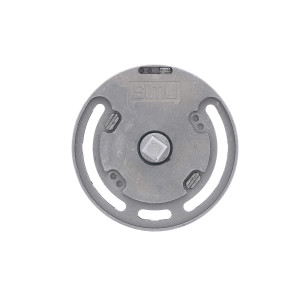

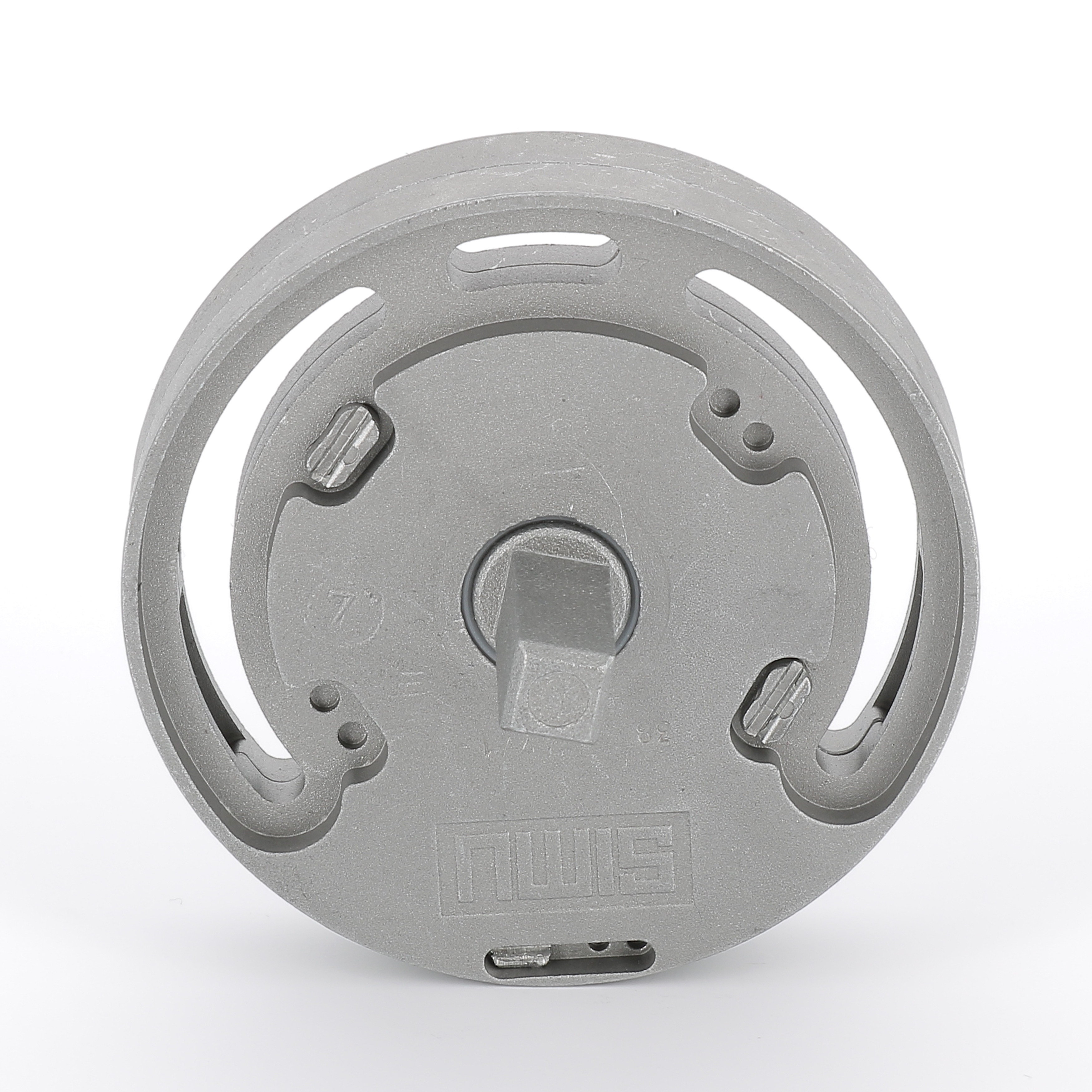

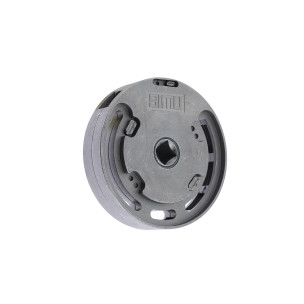

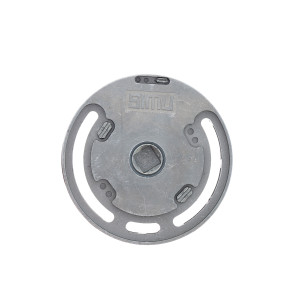

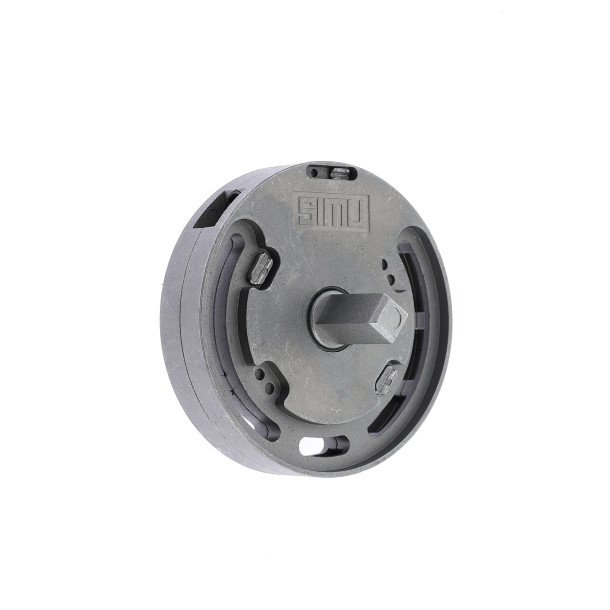

Treuil de volet roulant 1420B Simu

Réf : S10047
Treuil de volet roulant 1420B Simu
  • Treuil de volet roulant 1420B Simu
  • Treuil de volet roulant 1420B Simu
  • Treuil de volet roulant 1420B Simu
  • Treuil de volet roulant 1420B Simu
  • Treuil de volet roulant 1420B Simu
Réf Fabricant : 2002038

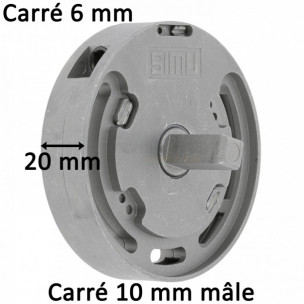

Treuil manuel avec fin de course entrée carré de 6 mm sortie carré de 10 mm mâle

Description Fiche technique
96 pièces mètres en stock Livré entre 1 et 2 jours
Treuil de volet roulant 1420B Simu
  • Treuil de volet roulant 1420B Simu
  • Treuil de volet roulant 1420B Simu
  • Treuil de volet roulant 1420B Simu
  • Treuil de volet roulant 1420B Simu
  • Treuil de volet roulant 1420B Simu
Description

Treuil de volet roulant Simu 2002038

Ce treuil manuel s'utilise pour les volets roulants.
Il s'intègre aux mécanismes de volets ayant des formes d'assemblages compatibles.

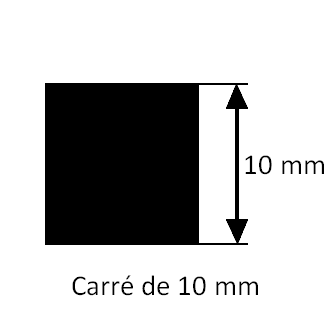

Le lien avec l'axe d'enroulement se fait via la sortie en carré mâle de 10 mm et 25 mm de long.

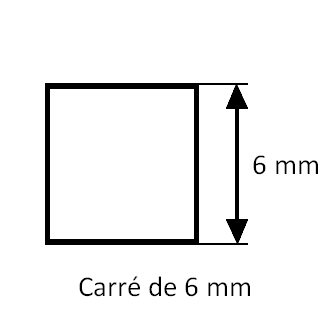

Côté manivelle, l'entrée est en carré femelle de 6 mm.
Ce treuil offre un rapport de réduction de 1/7.
La transmission de mouvement est réalisée par un mécanisme roue et vis sans fin.
Ce treuil intègre un système fin de course de 17 tours maximum.

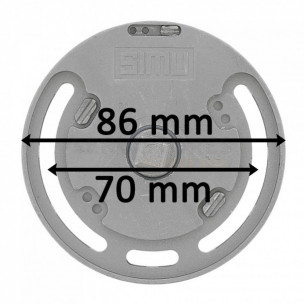

Il mesure 20 mm d'épaisseur et 86 mm de diamètre d'embase.
Il peut être monté à droite comme à gauche en respectant le sens de rotation.
La fixation s'effectue via 2 vis de Ø 5 mm, non fournies, se logeant dans les lumières du carter du treuil.
L'entraxe de fixation nominal est de 70 mm.
Le carter en Zamak, un alliage à base de zinc, garantit la solidité et la durabilité dans le temps.
La roue et la vis sans fin, quant à elles, sont en acier.

Précisions techniques avancées du fabricant

Il est recommandé de ne pas dépasser un couple d'entrée maximum de 3,5 Nm.

Fiche technique
  • Durée de garantie : 2 ans
  • Fin de course : Avec
  • Forme d'entrée côté manivelle : Carré femelle de 6 mm
  • Forme de sortie vers l'axe : Carré mâle de 10 mm
  • Diamètre de l'embase : Ø 86 mm
  • Matériaux : Acier
  • Matériaux : Zamak
  • Entraxe de fixation : 70 mm
  • Epaisseur : 20 mm
  • Réduction : 1/7
  • Visserie de fixation : Non fournie
