Treuil de store Deprat
  • Treuil de store Deprat
  • Treuil de store Deprat
  • Treuil de store Deprat
  • Treuil de store Deprat
  • Treuil de store Deprat
Description

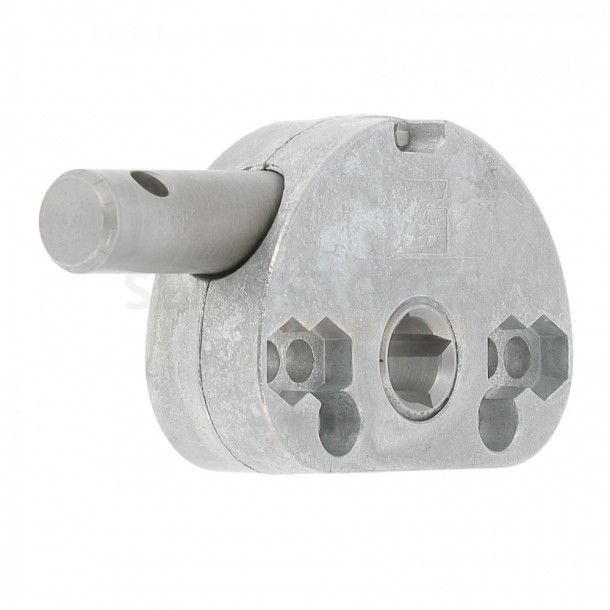

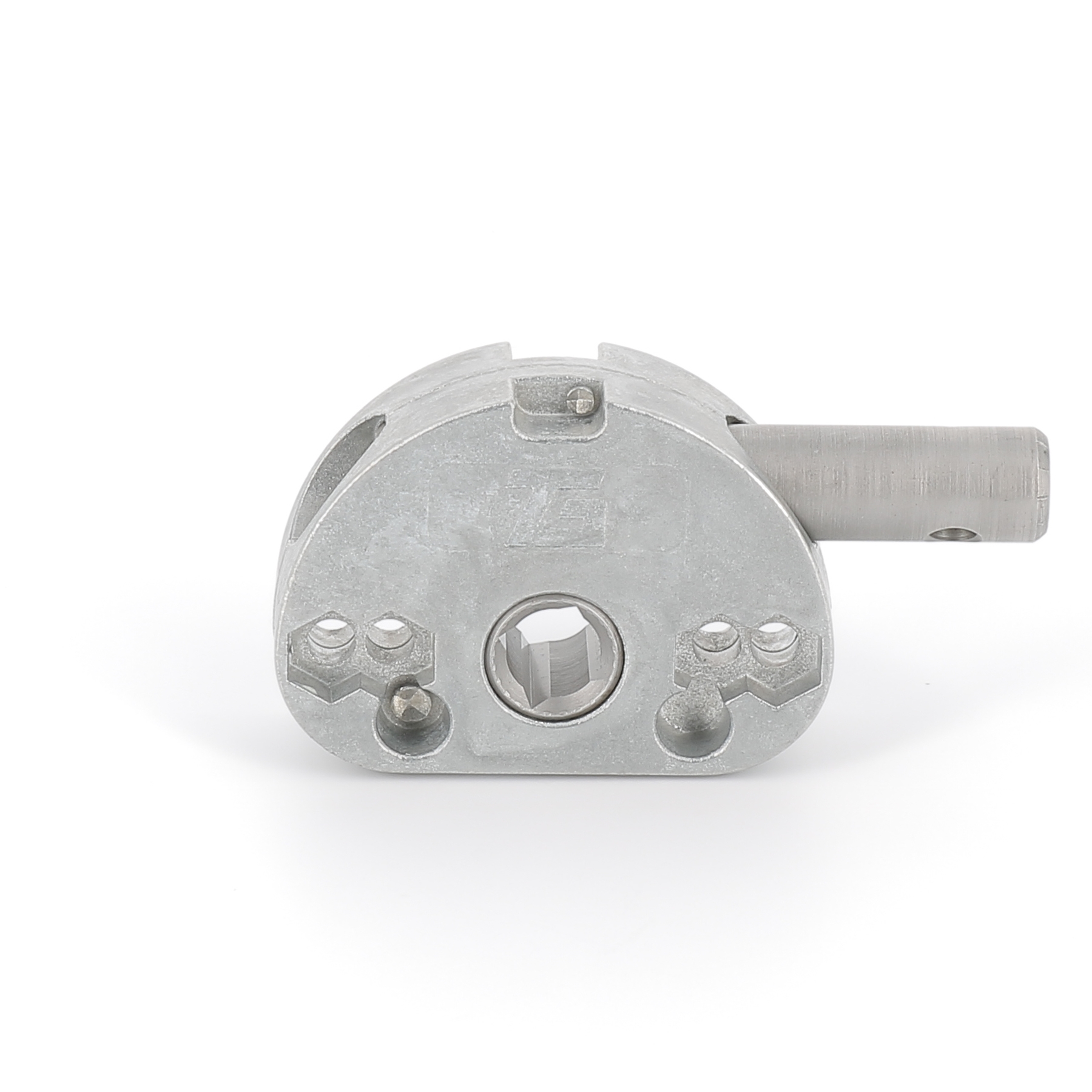

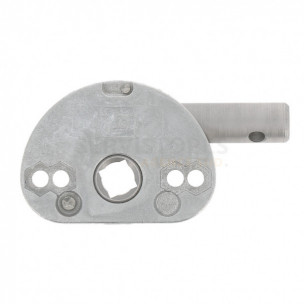

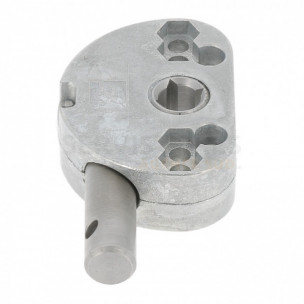

Treuil pour stores toiles Deprat 200MT4

Ce mini treuil manuel s'utilise surtout pour les stores toiles de petites dimensions.
Il s'intègre au mécanisme de store ayant des formes d'assemblages compatibles.

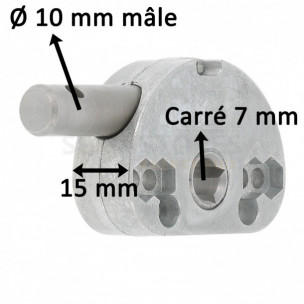

L’entraînement de l'axe d'enroulement se fait via la sortie en carré de 7 mm.

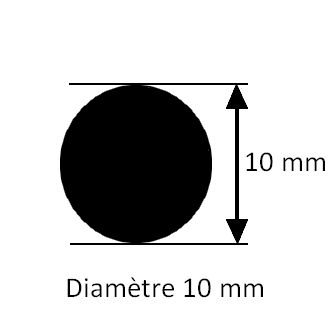

Côté manivelle, l'entrée est un axe rond de 10 mm de diamètre et 20 mm de long.
Celui-ci est percé d'un trou de 4 mm de diamètre pour permettre l'assemblage via une goupille.
Ce treuil offre un rapport de réduction de 1/3.
La transmission de mouvement est réalisée par un mécanisme roue et vis sans fin.
Ce treuil n'est pas équipé de fin de course.
Il est qualifié de mini au vu de son encombrement réduit.

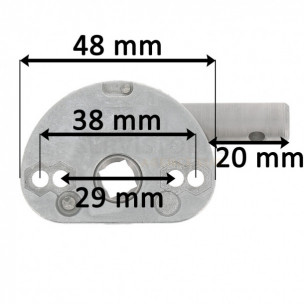

Il mesure 15 mm d'épaisseur et 48 mm de diamètre d'embase.
Il peut être monté à droite comme à gauche.
La fixation s'effectue via 2 vis, non fournies, dont les écrous M4 se logent dans le carter du treuil.
Trois configurations d'entraxe de fixation sont possibles : 29 mm, 33,5 mm et 38 mm.
Le carter en Zamak, un alliage à base de zinc, garantit la solidité et la durabilité dans le temps.



Précisions techniques du fabricant

Selon le diamètre du tube, ce treuil peut maintenir une charge maximale différente.
Cette charge fait référence au poids de la toile ou de l'ensemble des lames.

  •  12 kg max pour un tube de 25 mm de diamètre.
  • 8,5 kg max pour un tube de 34 mm de diamètre.
  • 7,2 kg max pour un tube de 40 mm de diamètre.
Fiche technique
  • Durée de garantie : 2 ans
  • Fin de course : Sans
  • Forme d'entrée côté manivelle : Rond mâle Ø 10 mm
  • Forme de sortie vers l'axe : Carré femelle de 7 mm
  • Diamètre de l'embase : Ø 48 mm
  • Matériaux : Zamak
  • Entraxe de fixation : 29 mm, 33,5 mm et 38 mm
  • Epaisseur : 15 mm
  • Réduction : 1/3
  • Visserie de fixation : Non fournie
