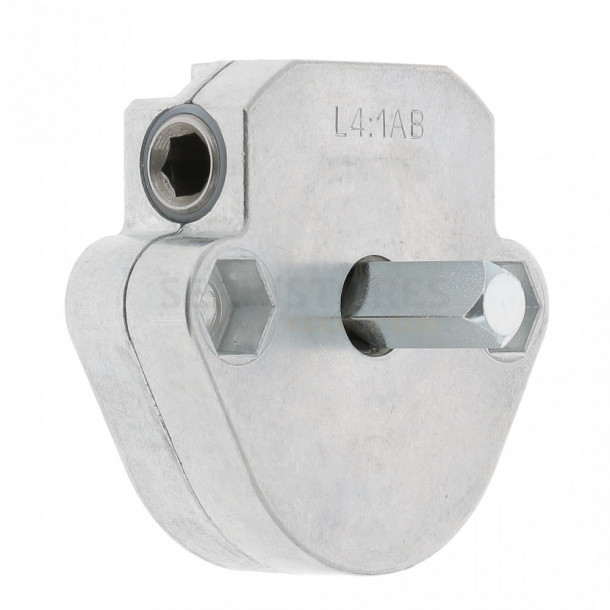

Treuil de volet roulant type Bubendorff
Treuil avec fin de course entrée 6 pans de 7 mm sortie carré de 8 mm mâle
Ce treuil manuel est spécialement conçu pour une installation sur des volets roulants Bubendorff, notamment sur des volets Bloc Rénovation version 2.0 et antérieurs. Il mesure 65 mm de diamètre d'embase et 21 mm d'épaisseur.
Ce treuil peut être monté à droite, comme à gauche. Sa fixation s'effectue via 2 vis, non fournies, dont les écrous M5 se logent dans le carter du treuil. L'entraxe de fixation est de 48 mm.
Sa configuration est la suivante :
- Une sortie carrée mâle de 8 mm et de 20 mm de longueur.
- Une entrée hexagonale femelle de 7 mm.
Installé au sein d'un mécanisme ayant des formes d'assemblage compatibles, il assure la transmission du mouvement de la manivelle à celui de l'axe d'enroulement grâce à un système roue et vis sans fin. Il offre un rapport de réduction de 1/4, signifiant que quatre tours de manivelle permettent un tour complet de l'axe d'enroulement.
Ce treuil intègre également un système fin de course d'une capacité de 19 tours.
Le carter en Zamak, un alliage à base de zinc, garantit la solidité et la durabilité dans le temps.
- Durée de garantie : 2 ans
- Fin de course : Avec
- Forme d'entrée côté manivelle : Hexa 6 pans femelle de 7 mm
- Forme de sortie vers l'axe : Carré mâle de 8 mm
- Diamètre de l'embase : Ø 65 mm
- Entraxe de fixation : 48 mm
- Epaisseur : 21 mm
- Réduction : 1/4
- Visserie de fixation : Non fournie
