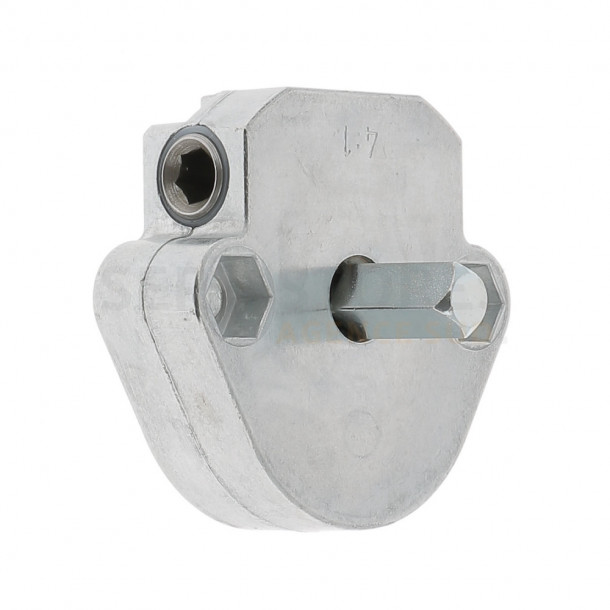

Treuil de volet roulant type Bubendorff
Treuil sans fin de course entrée 6 pans de 7 mm sortie carré de 8 mm mâle
Treuil de volet roulant type Bubendorff
Ce treuil de volet roulant manuel s'utilise pour les volets roulants Bubendorff. Avec un diamètre d'embase de 65 mm et une épaisseur de 21 mm, il convient particulièrement au Bloc rénovation version 2.0 et antérieurs.
Il s’intégrera aux mécanismes ayant des formes d'assemblage compatibles :
- Côté axe d'enroulement, la sortie est en carré mâle de 8 mm et 20 mm de long.
- Côté manivelle, l'entrée est en hexa 6 pans femelle de 7 mm.
Il offre un rapport de réduction de 1/4 et assure la transmission du mouvement de la manivelle vers l'axe d'enroulement grâce à un système roue et vis sans fin.
Ce treuil n'intègre pas de système fin de course.
Le montage du treuil s'effectue de façon classique, à droite comme à gauche de l'axe d'enroulement. Sa fixation s'effectue via deux vis* dont les écrous M5 se logent dans le carter du treuil. L'entraxe de fixation est de 48 mm.
Le carter en Zamak, un alliage à base de zinc, garantit la solidité et la durabilité dans le temps.
* Non inclues avec le treuil.
- Durée de garantie : 2 ans
- Fin de course : Sans
- Forme d'entrée côté manivelle : Hexa 6 pans femelle de 7 mm
- Forme de sortie vers l'axe : Carré mâle de 8 mm
- Diamètre de l'embase : Ø 65 mm
- Entraxe de fixation : 48 mm
- Epaisseur : 21 mm
- Réduction : 1/4
