Treuil de volet roulant Geiger

Treuil de volet roulant Geiger 447F004

Ce treuil manuel s'intègre au mécanisme de volet roulant.

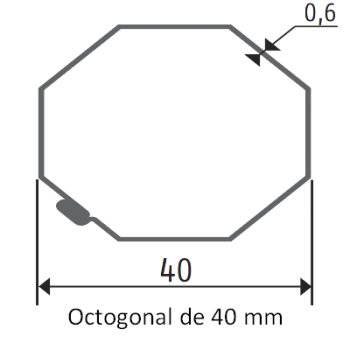

L’entraînement de l'axe se fait via la sortie en octo mâle de 40 mm de diamètre.
Côté manœuvre, l'entrée est aussi en carré femelle de 6 mm.
Ce treuil offre un rapport de réduction de 1/3.
Le mouvement se transmet par des pignons coniques.
Ce treuil est équipé d'une fin de course avec une capacité de 15 tours maximum.
Il mesure 23 mm d'épaisseur et 76 mm de diamètre d'embase.
Ce treuil peut être monté à droite comme à gauche.
La fixation s'effectue via des vis M6 non fournies.
L'entraxe de fixation nominal est de 60 mm.
Le carter en Zamak, un alliage à base de zinc, garantit la solidité et la durabilité dans le temps.


Précisions techniques avancées du fabricant

Il est recommandé de ne pas dépasser un couple de sortie max de 9 Nm.
Cela correspond avec le rendement de 0,65 à un couple d'entrée max de 4,6 Nm.
