Sortie de caisson déportée Zurfluh-Feller

Sortie de caisson déportée de volet roulant Zurfluh-Feller D901BNG

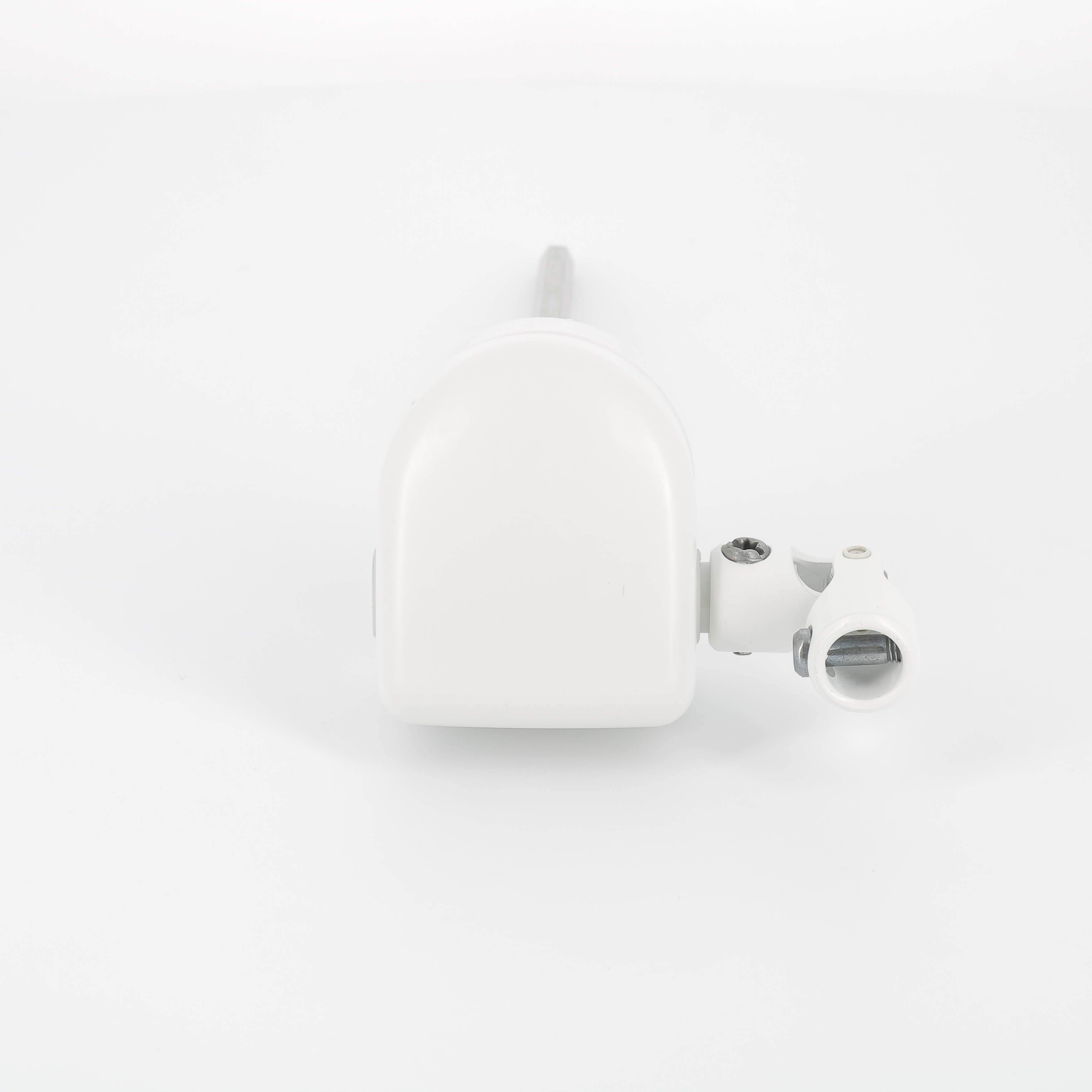

Cette sortie de caisson pour volet roulant est un modèle "déporté". Elle répond ainsi à certaines contraintes d’espace en permettant de modifier l’orientation de la manivelle lorsque sa manipulation est entravée. Ce modèle droit offre un déport en fonctionnement de la manivelle de 25 mm.

Afin de sélectionner le bon modèle de sortie de caisson pour votre volet roulant, il y a plusieurs points à vérifier :

• Le genre et la taille de l'entrée prévue pour la manivelle.

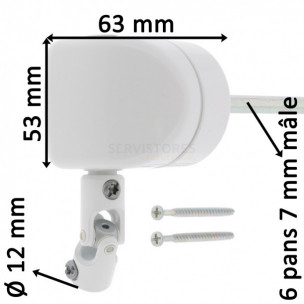

  • Sur ce modèle, l'entrée est en rond femelle de 12 mm de diamètre.
• La forme, le diamètre et la longueur de la tige de sortie vers le treuil du volet roulant.

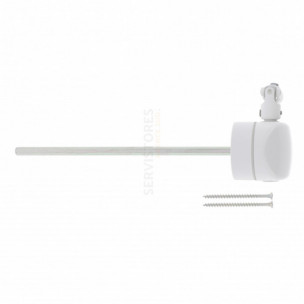

  • Sur ce modèle, elle est en de forme hexagonale 6 pans de 7 mm et de 200 mm de long.
• Le type de montage prévu.
  • Sur ce modèle, la pose s'effectue en façade ou latérale. Une sortie à 90° est permise par le mécanisme à pignons.

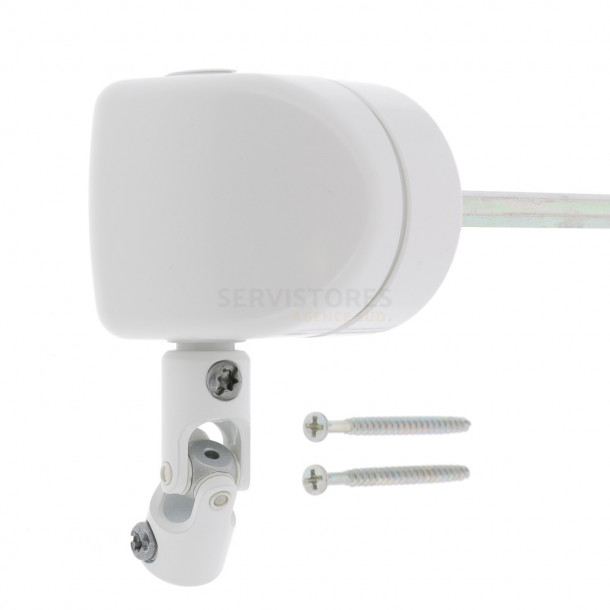

Pour faciliter l’installation, deux vis accessibles sous le capot sont fournies, ainsi qu’une vis M5 x 17,5 mm pour relier la pièce au tube de la manivelle ou à la tringle.

La durabilité de cette sortie de caisson repose sur des matériaux robustes :

• Platine en polyamide renforcé : Chargée en fibre de verre blanche, elle offre une résistance mécanique élevée.

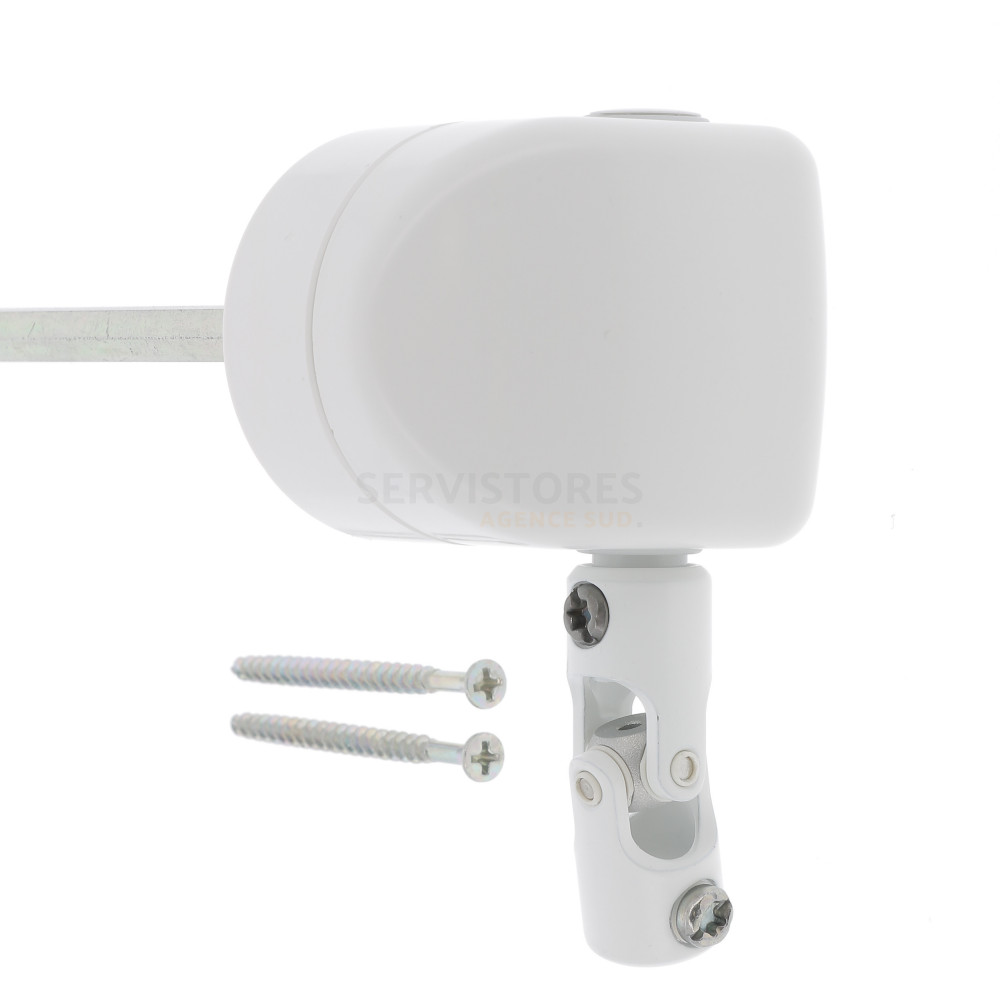

• Cardan en acier laqué blanc : Conçu pour résister à l’usure, il assure solidité et longévité à la pièce.

De plus, le produit est livré avec un manchon d’étanchéité qui renforce sa protection contre l’usure.
