Sortie de caisson de volet roulant Zurfluh-Feller

Réf : ZD845
Sortie de caisson de volet roulant Zurfluh-Feller
  • Sortie de caisson de volet roulant Zurfluh-Feller
  • Sortie de caisson de volet roulant Zurfluh-Feller
  • Sortie de caisson de volet roulant Zurfluh-Feller
  • Sortie de caisson de volet roulant Zurfluh-Feller
  • Sortie de caisson de volet roulant Zurfluh-Feller
Réf Fabricant : D845NG

Sortie simple cardan platine blanche de 30x30 entrée Ø 12 mm sortie 6 pans de 7 mm mâle de 320 mm

Description Fiche technique
189 pièces mètres en stock Livré entre 1 et 2 jours
Sortie de caisson de volet roulant Zurfluh-Feller
  • Sortie de caisson de volet roulant Zurfluh-Feller
  • Sortie de caisson de volet roulant Zurfluh-Feller
  • Sortie de caisson de volet roulant Zurfluh-Feller
  • Sortie de caisson de volet roulant Zurfluh-Feller
  • Sortie de caisson de volet roulant Zurfluh-Feller
Description

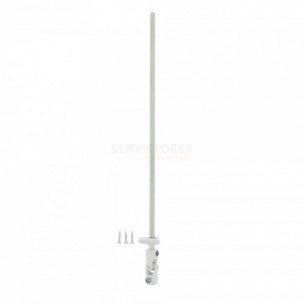

Sortie de caisson de volet roulant Zurfluh-Feller D845NG

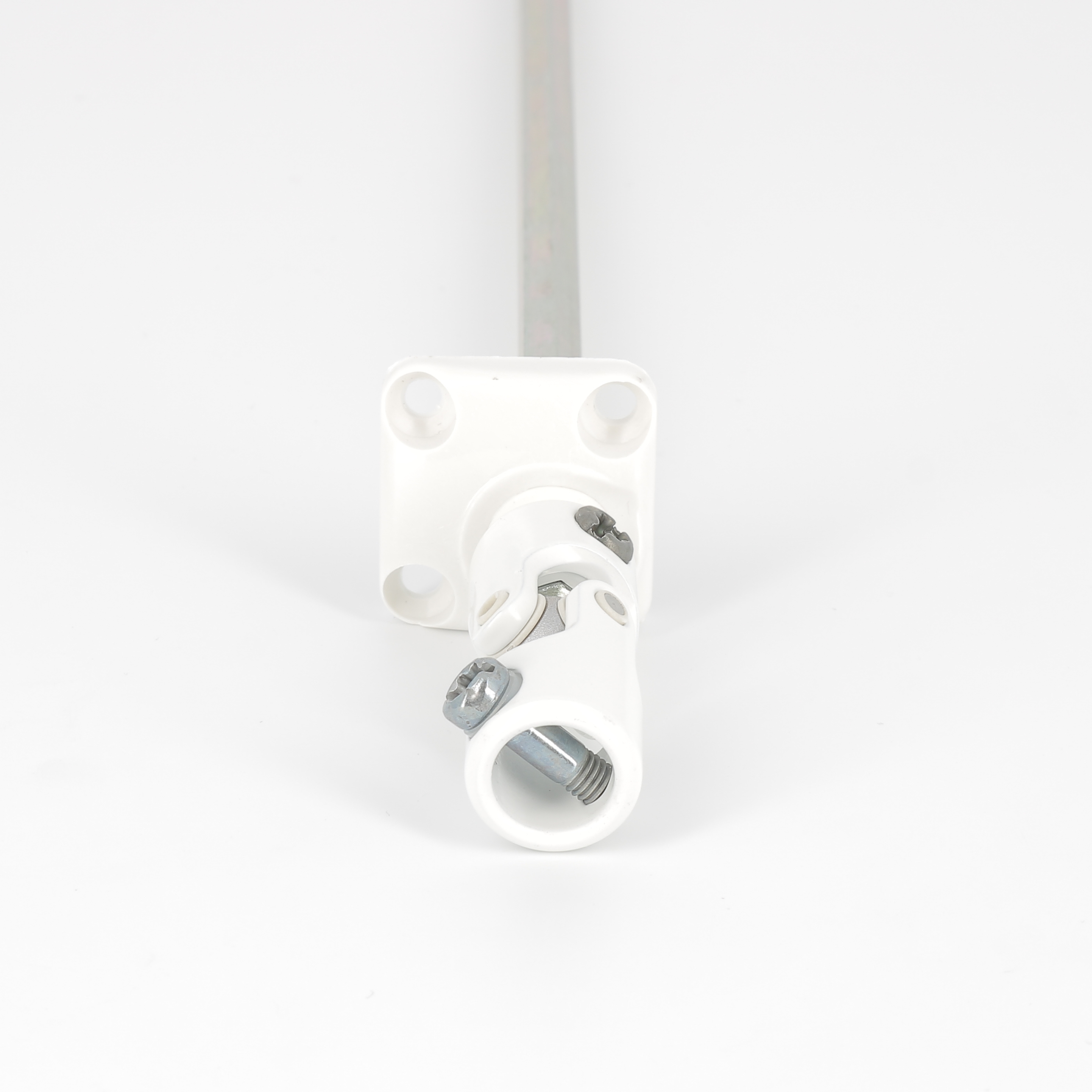

Cette sortie simple cardan à embase mini s'installe généralement sous coffre.

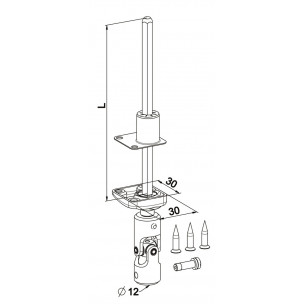

La tige de sortie vers le treuil est en hexa 6 pans mâle de 7 mm et 320 mm de long (L).
L'angle de la tige de sortie peut varier de 30°.
Côté manivelle, l'entrée est en rond femelle de 12 mm de diamètre.
La liaison avec le tube de manivelle est réalisée par une vis M5 x 17,5 mm fournie.
La fixation de la platine se fait via 3 vis Ø 4 x 20 mm fournies.
Un manchon d'étanchéité en élastomère est également inclus.
La platine est en polyamide et le cardan est en acier revêtu de polyester, le tout est en blanc (RAL 9010).

Fiche technique
  • Durée de garantie : 2 ans
  • Type : 30° simple cardan
  • Pose préconisée : Sous coffre

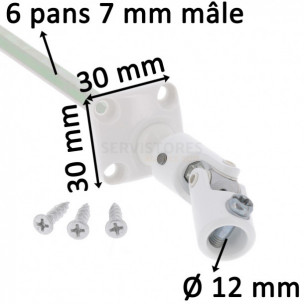

  • Forme d'entrée côté manivelle : Rond femelle Ø 12 mm
  • Forme de sortie vers le treuil : Hexa 6 pans mâle de 7 mm
  • Longueur de la tige de sortie recoupable : 320 mm
  • Dimension de la platine : 30 x 30 mm
  • Entraxe de fixation : 21 x 21 mm
  • Couleur de la platine : Blanc
  • Visserie pour cardan : 1 vis fournie
  • Visserie de fixation : Fournie
