Sortie de caisson de volet roulant Zurfluh-Feller
Sortie de volet roulant simple cardan platine de 50 x 45 mm entrée Ø 12 mm sortie 6 pans de 7 mm mâle de 315 mm
Sortie de caisson de volet roulant Zurfluh-Feller D174NG

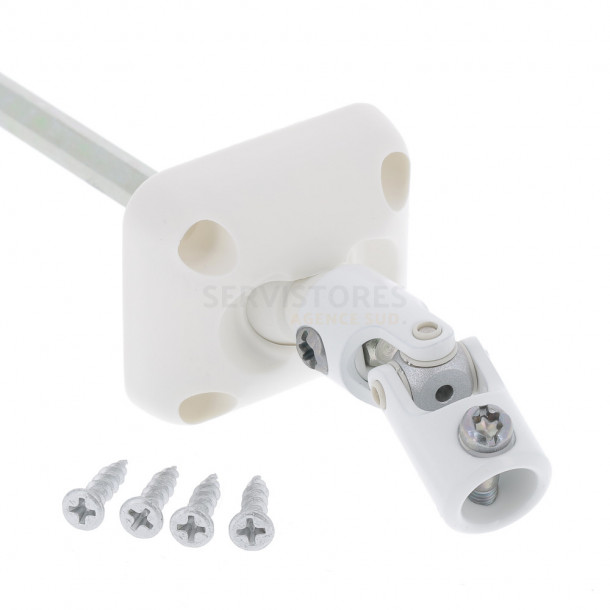

Cette sortie simple cardan à embase large s'installe en façade ou sous coffre. Cependant, l'angle de la tige de sortie pouvant varier de 0° à 30° seulement, nous recommandons vivement de privilégier une pose sous coffre. Pour une installation en façade, une sortie de caisson de 45° ou de 90° double cardan est un modèle plus approprié.

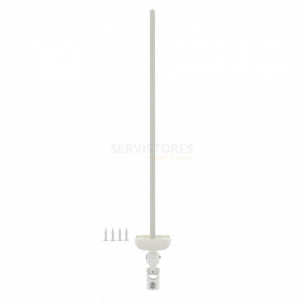

La tige de sortie vers le treuil est en hexa 6 pans mâle de 7 mm (A) de 315 mm de long (L). Du côté manivelle, l'entrée est en rond femelle de 12 mm de diamètre.
L'ensemble de la visserie de fixation est fournie, comprenant notamment :
- Une vis assurant la liaison avec le tube de manivelle
- Quatre vis nécéssaire à la fixation de la platine
Un manchon d'étanchéité est également inclus. Celui ci est situé derrière la platine de fixation et empêche les courants d'air et les infiltrations d’eau à l'intérieur du caisson.
Les matériaux qui constituent la pièce sont solides et robustes. La platine est en polyamide tandis que le cardan est en acier revêtu de polyester.
L'ensemble est de couleur blanche (RAL 9010).
- Durée de garantie : 2 ans
- Type : 30° simple cardan
- Pose préconisée : Sous coffre
- Forme d'entrée côté manivelle : Rond femelle Ø 12 mm
- Forme de sortie vers le treuil : Hexa 6 pans mâle de 7 mm
- Longueur de la tige de sortie recoupable : 315 mm

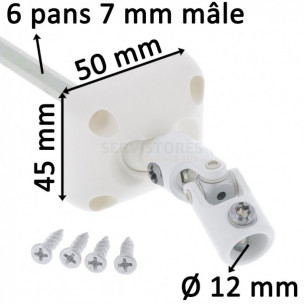

- Dimension de la platine : 50 x 45 mm

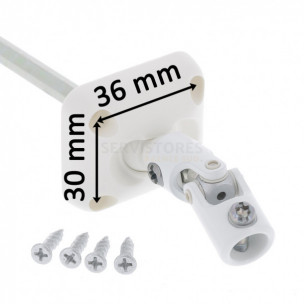

- Entraxe de fixation : 36 x 30 mm
- Couleur de la platine : Blanc
- Visserie pour cardan : 1 vis fournie
- Visserie de fixation : Fournie
