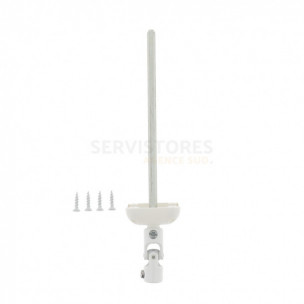

Sortie de caisson de volet roulant Zurfluh-Feller

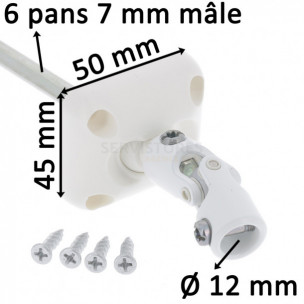

Sortie de volet roulant simple cardan platine de 50 x 45 mm entrée Ø 12 mm sortie 6 pans de 7 mm mâle de 165 mm
Sortie de caisson de volet roulant Zurfluh-Feller D171NG
La forme de sortie vers le treuil est un hexa 6 pans mâle de 7 mm, mesurant 165 mm de long, tandis que celle de l'entrée côté manivelle est un rond femelle de 12 mm de diamètre.

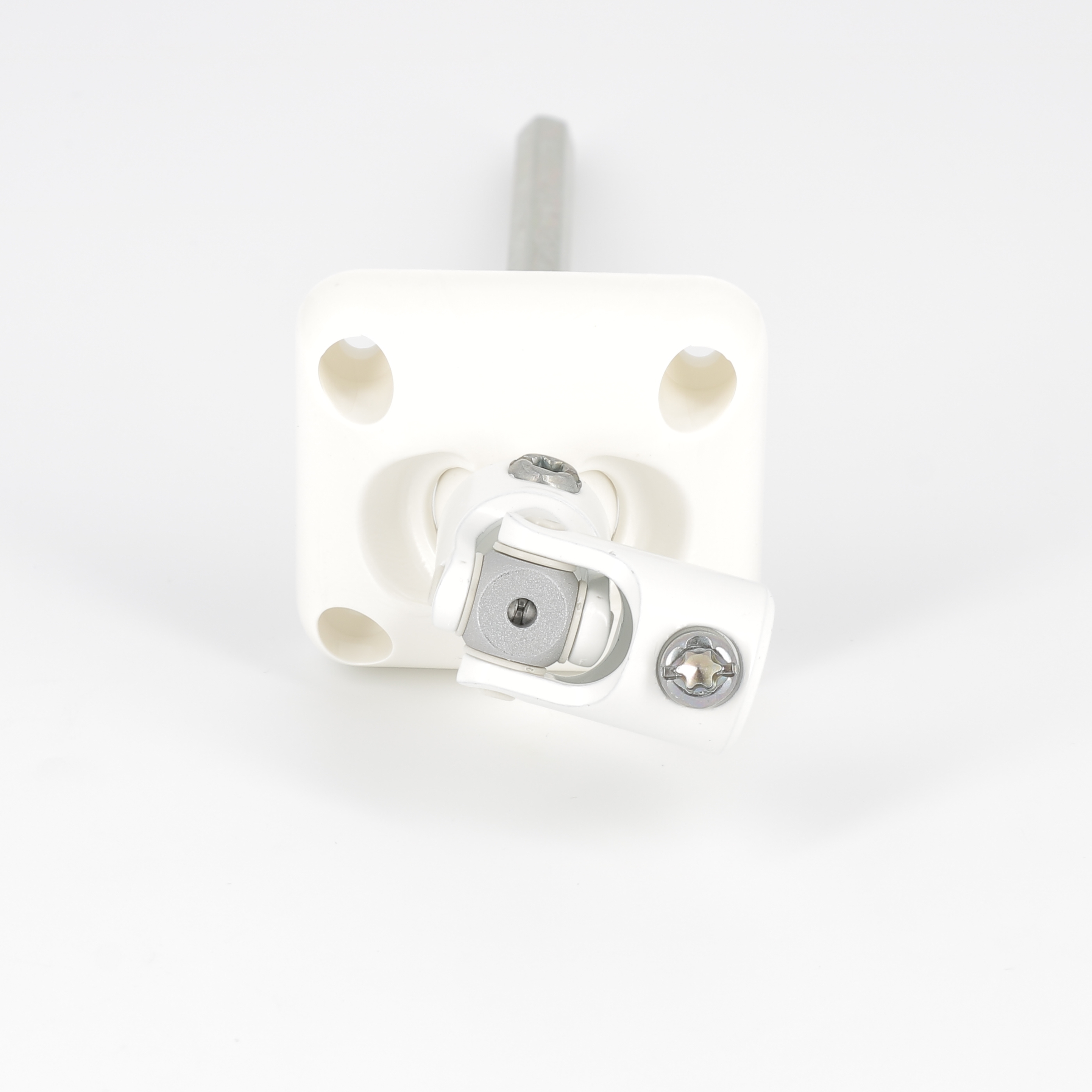

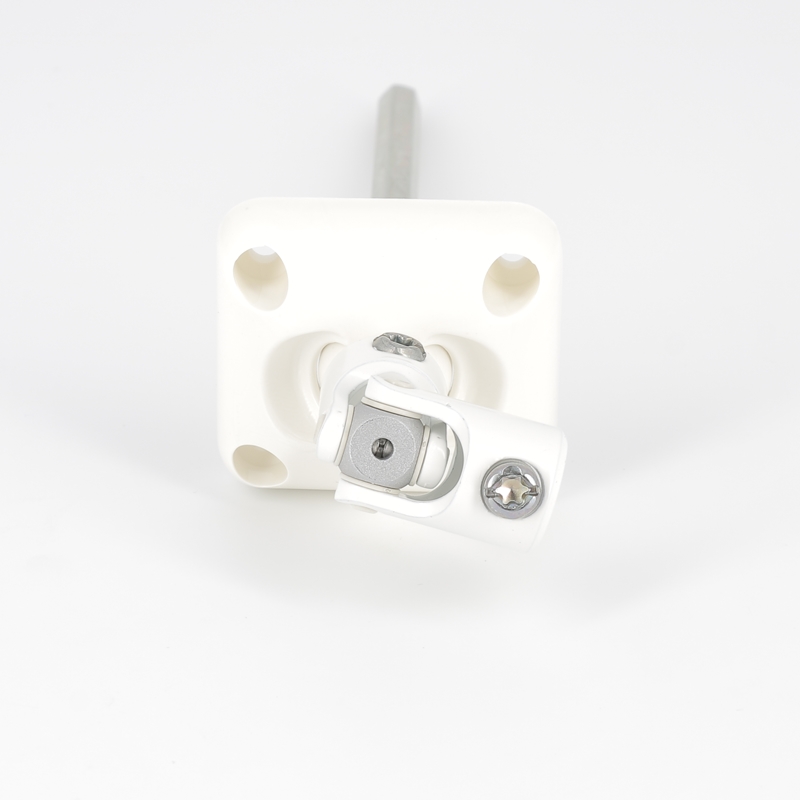

Il s'agit d'une sortie simple cardan, dont l'angle de sortie de la tige peut varier de 0 à 30°.
Deux types de montage sont possibles pour ce modèle de sortie de treuil : en façade vertical ou sous-coffre horizontal. Cependant, compte tenu de l'angle de sortie de la tige, il est préconisé de privilégier une pose sous coffre pour un confort optimal d'utilisation de la manivelle. Pour une installation en façade, une sortie de caisson à 45° ou 90° avec double cardan serait un modèle plus approprié.
La liaison avec le tube de manivelle est assurée par une vis, incluse dans le kit.

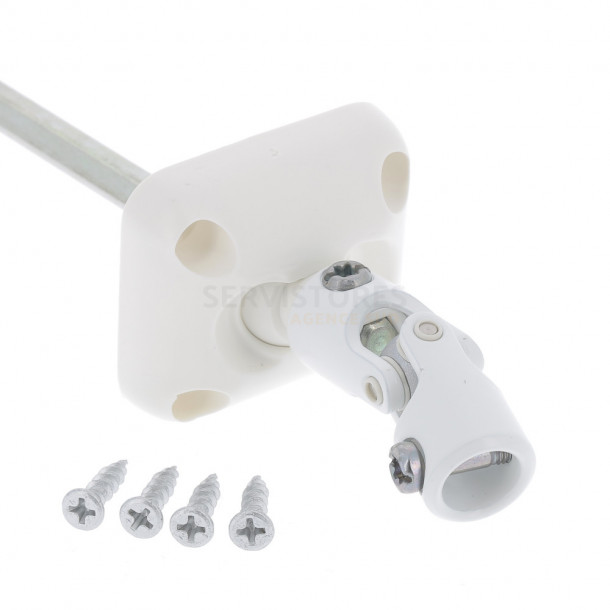

De même, la fixation de la platine se fait via 4 vis, également fournies avec la sortie de caisson.
A l'arrière de la platine, un manchon d'étanchéité assure une protection contre les poussières, les saletés ainsi que les risques d'infiltration d'eau.
La platine est en polyamide, tandis que le cardan est en acier revêtu de polyester, le tout de couleur blanche (RAL 9010).
- Durée de garantie : 2 ans
- Type : 30° simple cardan
- Pose préconisée : Sous coffre
- Forme d'entrée côté manivelle : Rond femelle Ø 12 mm
- Forme de sortie vers le treuil : Hexa 6 pans mâle de 7 mm
- Longueur de la tige de sortie recoupable : 165 mm
- Dimension de la platine : 50 x 45 mm

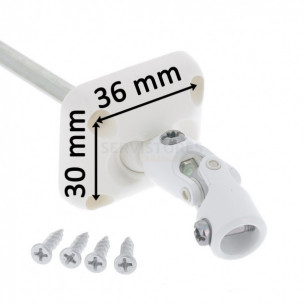

- Entraxe de fixation : 36 x 30 mm
- Couleur de la platine : Blanc
- Visserie pour cardan : 1 vis fournie
- Visserie de fixation : Fournie
