Renvoi d'angle Zurfluh-Feller
Renvoi d'angle de volet roulant à 90° entrée 6 pans de 7 mm int. et Ø 12 mm mâle ext. sortie carré de 8 mm

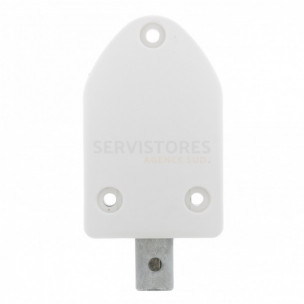

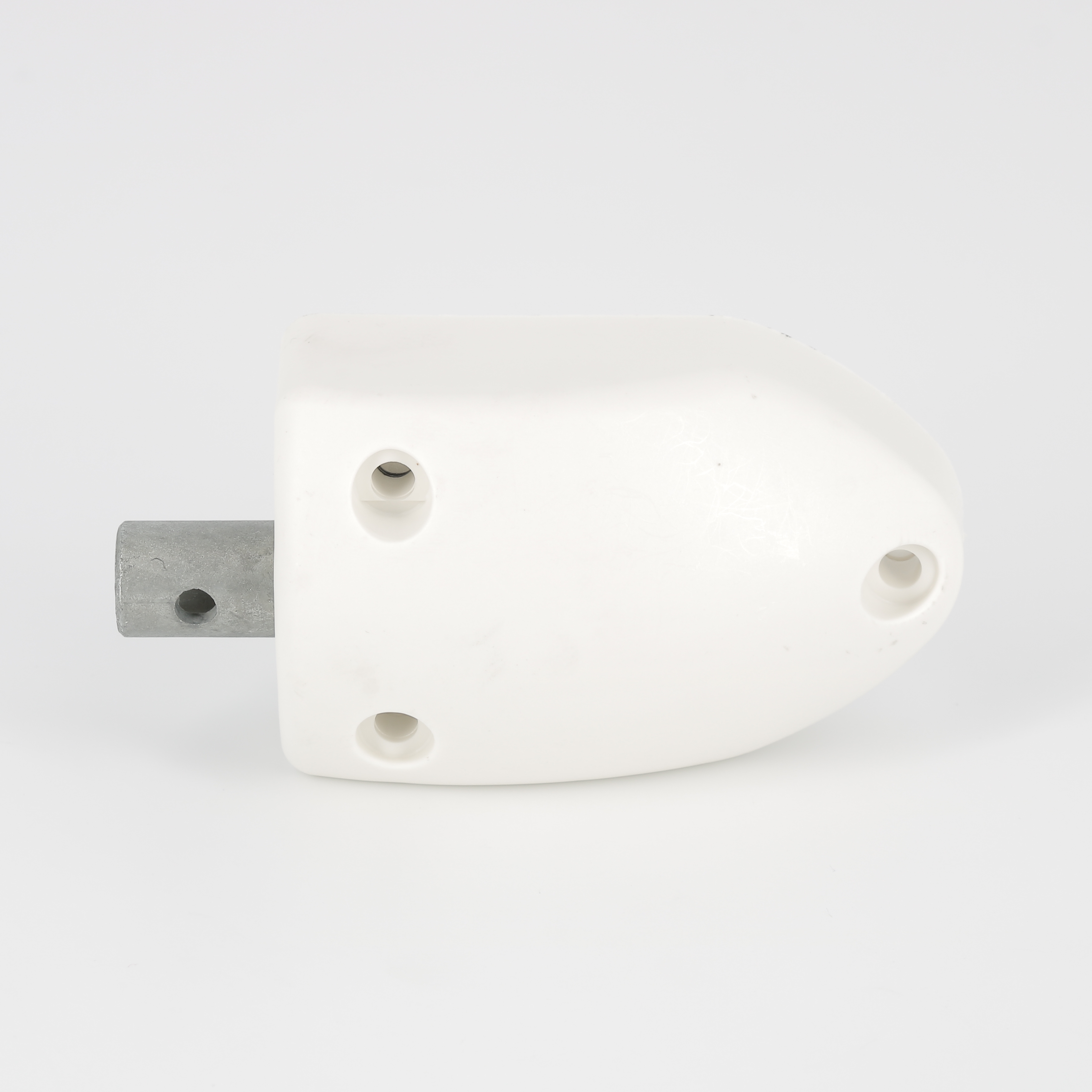

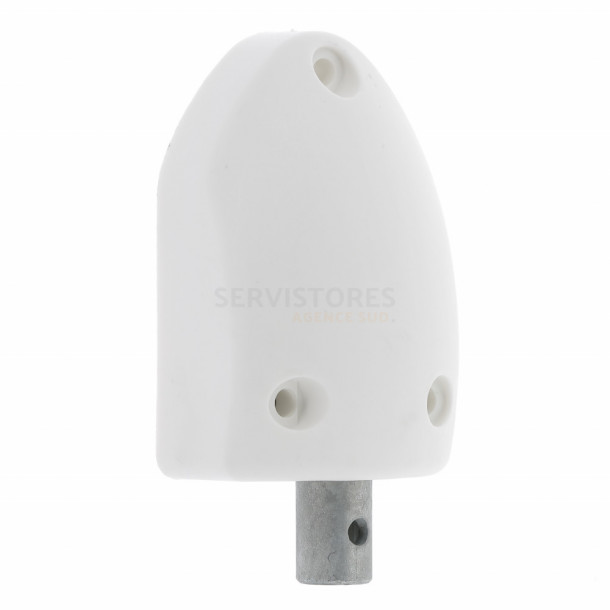

Renvoi d'angle à 90° pour volet roulant Zurfluh-Feller C229.
Le renvoi d'angle est une pièce détachée pour volet roulant, utilisée dans les systèmes manuels. Elle permet de transmettre le mouvement rotatif de la manivelle à l'axe d'enroulement, tout en changeant sa direction d'un angle de 90°.
Sur ce modèle, issu de la marque Zurfluh-Feller, la sortie prévue du côté du treuil est en carré femelle de 8 mm. Côté manivelle, l'entrée peut se faire en hexa 6 pans femelle de 7 mm. Elle peut également se faire par rond mâle de 12 mm de diamètre.
En cas de fixation du cardan, de la genouillère ou de la tringle de manivelle par une vis M5 sur la sortie mâle de diamètre 12 mm, il est nécessaire de percer le trou de sortie de part en part.

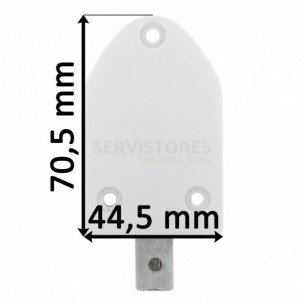

L'embase mesure 44,5 mm de large par 70,5 mm de haut pour 22 mm d'épaisseur.
La fixation du renvoi se fait grâce à 3 perçages.
La pièce est constitués de matériaux solides et robustes :
- le carter est en polyamide renforcé à 13% de fibre de verre
- les pignons sont en thermoplastique
- la coquille est en acier zingué passivé avec revêtement polyester.
Le renvoi est livré sans genouillère, sans embase de fixation et sans visserie.
- Durée de garantie : 2 ans
- Type : 90° engrenage
- Pose préconisée : Latérale

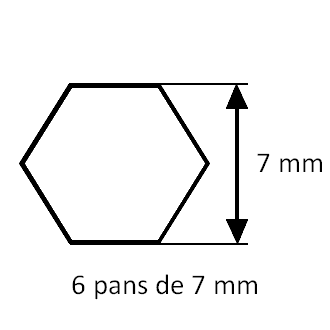

- Forme d'entrée côté manivelle : Hexa 6 pans femelle de 7 mm

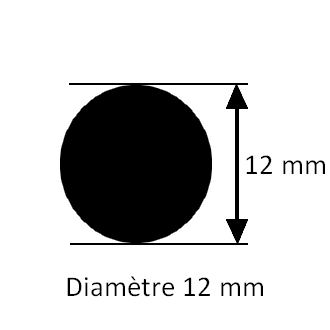

- Forme d'entrée côté manivelle : Rond mâle Ø 12 mm

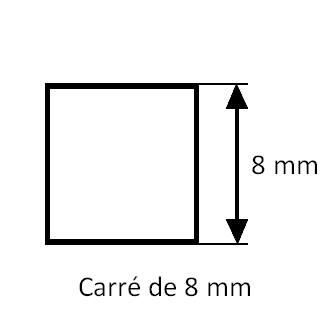

- Forme de sortie vers le treuil : Carré femelle de 8 mm
- Dimension de la platine : 70,5 x 44,5 mm

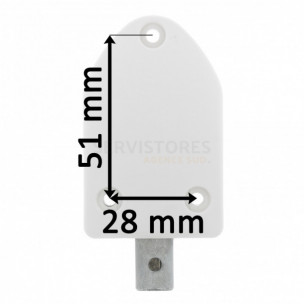

- Entraxe de fixation : 51 x 28 mm
- Couleur de la platine : Blanc
- Visserie de fixation : Non fournie
