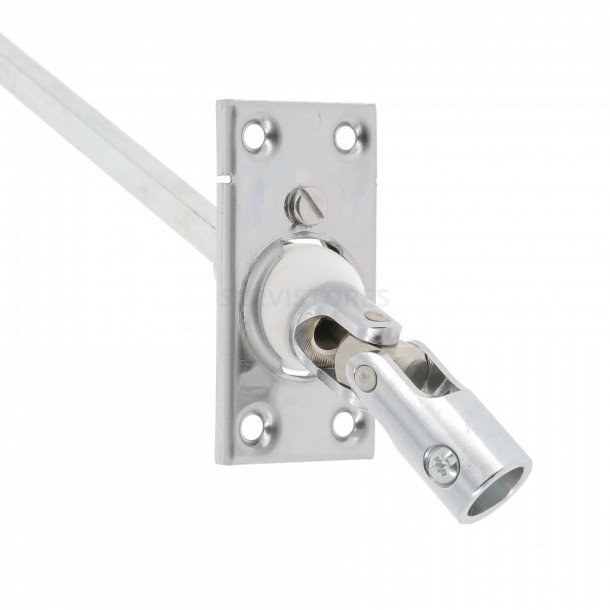

Sortie de caisson de volet roulant
Sortie de volet roulant simple cardan platine de 70 x 35 mm entrée Ø 13 mm sortie carré de 7 mm mâle
Sortie de caisson de volet roulant Decoper
L'installation de cette sortie caisson simple cardan peut être effectuée en façade à 45° ou sous coffre.
La tige de sortie est la pièce permettant de relier le cardan de la sortie de caisson au treuil. Sur ce modèle, elle mesure 300 mm de long. Elle est de forme carrée avec un côté de 7mm (il est indispensable de connaître ces caractéristiques afin de s'assurer d'une bonne compatibilité avec le treuil).
La liaison entre le tube de manivelle et la sortie de caisson est assurée par vis de 5 x 16 mm, fournie avec le produit. L'entrée côté manivelle est en rond femelle de 13 mm de diamètre.
La platine mesure 70mm de haut pour 35 mm. L'entraxe de fixation est de 56 mm (distance entre les trous situés en haut et les trous situés en bas) et de 21 mm (distance entre les deux trous du bas et les deux trous du haut).
Les quatre vis nécessaires à la fixation de la platine ne sont pas fournies avec le produit.
La platine est en zamak et le cardan est en acier, le tout est nickelé et brillant.
- Durée de garantie : 2 ans
- Type : 45° simple cardan
- Pose préconisée : Sous coffre
- Pose préconisée : Façade
- Forme d'entrée côté manivelle : Rond femelle Ø 13 mm
- Forme de sortie vers le treuil : Carré mâle de 7 mm
- Longueur de la tige de sortie recoupable : 300 mm
- Dimension de la platine : 70 x 35 mm
- Entraxe de fixation : 56 x 21 mm
- Couleur de la platine : Chromé / Nickelé
- Visserie pour cardan : 1 vis fournie
- Visserie de fixation : Non fournie
