Plaque de fixation pour sortie de caisson

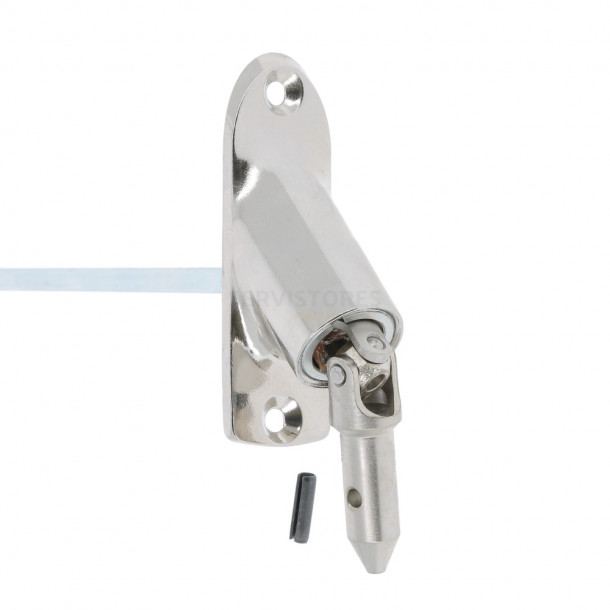

Sortie de caisson de volet roulant
Réf : G530756
Sortie de volet roulant double cardan platine de 87 x 28 mm entrée Ø 12 mm mâle sortie carré 6 mm mâle
Description
Fiche technique
Produits complémentaires
Autres pièces volet roulant
ZD553
Plaque de fixation pour sortie de caisson
Description
Sortie de caisson de volet roulant Decoper.
Son double cardan permet de réaliser une sortie de face de 90° à 45°.
Sa tige de sortie vers le treuil est en carré de 6 mm.
Son entrée en diamètre 12 mm mâle accueille les tubes de manivelle ayant le même diamètre intérieur.
Sa platine en zamak nickelé et son cardan acier nickelé assure sa solidité et sa durabilité.
La sortie de caisson est montée avec une tige carré de 6 mm de longueur 300 mm et livrée avec une goupille de 4 x 16 mm pour la fixation de la manivelle.
Les vis de fixation sur le caisson ne sont pas fournies.
Fiche technique
- Durée de garantie : 2 ans
- Type : 90° double cardan
- Pose préconisée : Façade
- Forme d'entrée côté manivelle : Rond mâle Ø 12 mm
- Forme de sortie vers le treuil : Carré mâle de 6 mm
- Longueur de la tige de sortie recoupable : 300 mm
- Dimension de la platine : 87 x 28 mm
- Entraxe de fixation : 73 mm
- Couleur de la platine : Chromé / Nickelé
- Visserie pour cardan : 1 goupille fournie
- Visserie de fixation : Non fournie
