Sortie de caisson de volet roulant

Réf : D1153
Sortie de caisson de volet roulant
  • Sortie de caisson de volet roulant
  • Sortie de caisson de volet roulant
  • Sortie de caisson de volet roulant

Sortie de volet roulant double cardan platine de 87 x 28 mm entrée Ø 12 mm sortie carré de 10 mm mâle

Description Fiche technique
23 pièces mètres en stock Livré entre 1 et 2 jours
Sortie de caisson de volet roulant
  • Sortie de caisson de volet roulant
  • Sortie de caisson de volet roulant
  • Sortie de caisson de volet roulant
Description

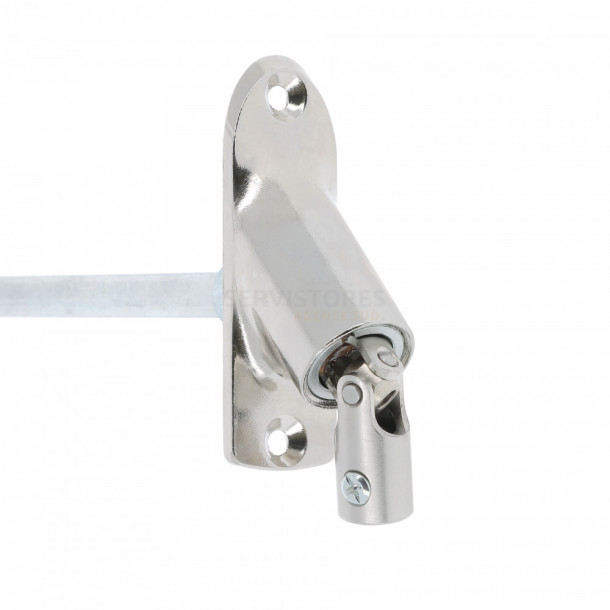

Sortie de caisson de volet roulant Decoper

Ce double cardan à embase étroite est préconisé pour une pose en façade.
La tige de sortie vers le treuil est en carré mâle de 10 mm et 300 mm de long.
L'angle de la tige de sortie peut varier de 0° à 45°.
Côté manivelle, l'entrée est en rond femelle de 12 mm de diamètre.
La liaison avec le tube de manivelle est réalisée par une vis M5 x 16 mm fournie.
Cette sortie de caisson est équipée d'un roulement à billes acier étanche et graissé à vie.
La fixation de la platine se fait via 2 vis M4, non fournies.
La platine est en zamak et les cardans sont en acier, le tout est nickelé et brillant.

Fiche technique
  • Durée de garantie : 2 ans
  • Type : 90° double cardan
  • Pose préconisée : Façade
  • Forme d'entrée côté manivelle : Rond femelle Ø 12 mm
  • Forme de sortie vers le treuil : Carré mâle de 10 mm
  • Longueur de la tige de sortie recoupable : 300 mm

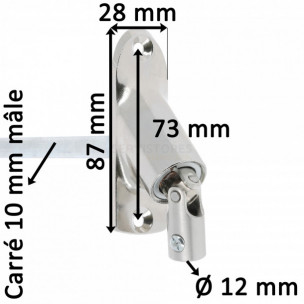

  • Dimension de la platine : 87 x 28 mm
  • Entraxe de fixation : 73 mm
  • Couleur de la platine : Chromé / Nickelé
  • Visserie pour cardan : 1 vis fournie
  • Visserie de fixation : Non fournie
