Sortie de caisson de volet roulant
Sortie de volet roulant double cardan platine de 87 x 28 mm entrée Ø 12 mm sortie 6 pans de 6 mm mâle
Sortie de caisson de volet roulant Decoper

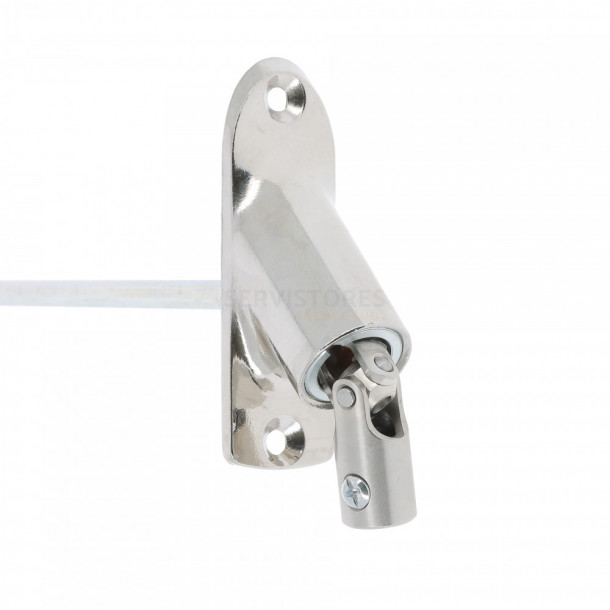

Cette sortie de caisson à embase étroite de la marque Decoper est un modèle double cardan. Le mécanisme comprend ainsi deux articulations cardaniques, augmentant la flexibilité et permettant de compenser des écarts angulaires plus importants entre l'axe de sortie du caisson et la tige de la manivelle.
Il est destiné à une pose en façade. La fixation de sa platine se fait via 2 vis M4, non fournies.
Sa tige de sortie vers le treuil est en hexa 6 pans mâle de 6 mm. Celle-ci mesure 300 mm de long.
L'autre extrémité de la sortie de caisson, destinée à recevoir la tige de la manivelle, a une forme ronde femelle de 12 mm de diamètre. La liaison entre les deux pièces s’effectue grâce à une vis M5 x 16 mm, qui est fournie avec la pièce.
Un roulement à billes acier est intégré dans le mécanisme de la sortie de caisson. Celui-ci permet un mouvement fluide des pièces. Il est graissé à vie, ce qui signifie que le lubrifiant est scellé à l’intérieur et n’a pas besoin d’être remplacé ou ajouté pendant toute la durée de vie du roulement.
La platine est en zamak et les cardans sont en acier, le tout est nickelé et brillant.
- Durée de garantie : 2 ans
- Type : 90° double cardan
- Pose préconisée : Façade
- Forme d'entrée côté manivelle : Rond femelle Ø 12 mm
- Forme de sortie vers le treuil : Hexa 6 pans mâle de 6 mm
- Longueur de la tige de sortie recoupable : 300 mm
- Dimension de la platine : 87 x 28 mm
- Entraxe de fixation : 73 mm
- Couleur de la platine : Chromé / Nickelé
- Visserie pour cardan : 1 vis fournie
- Visserie de fixation : Non fournie
