Sortie de caisson déportée Zurfluh-Feller

Sortie de caisson déportée de volet roulant Zurfluh-Feller D841NG

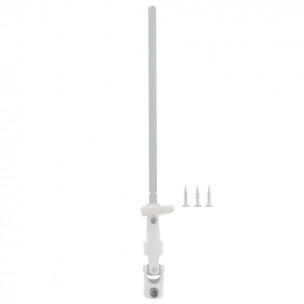

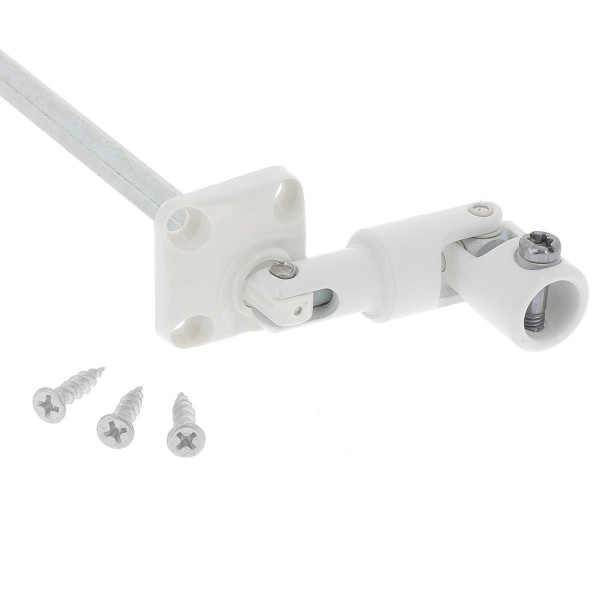

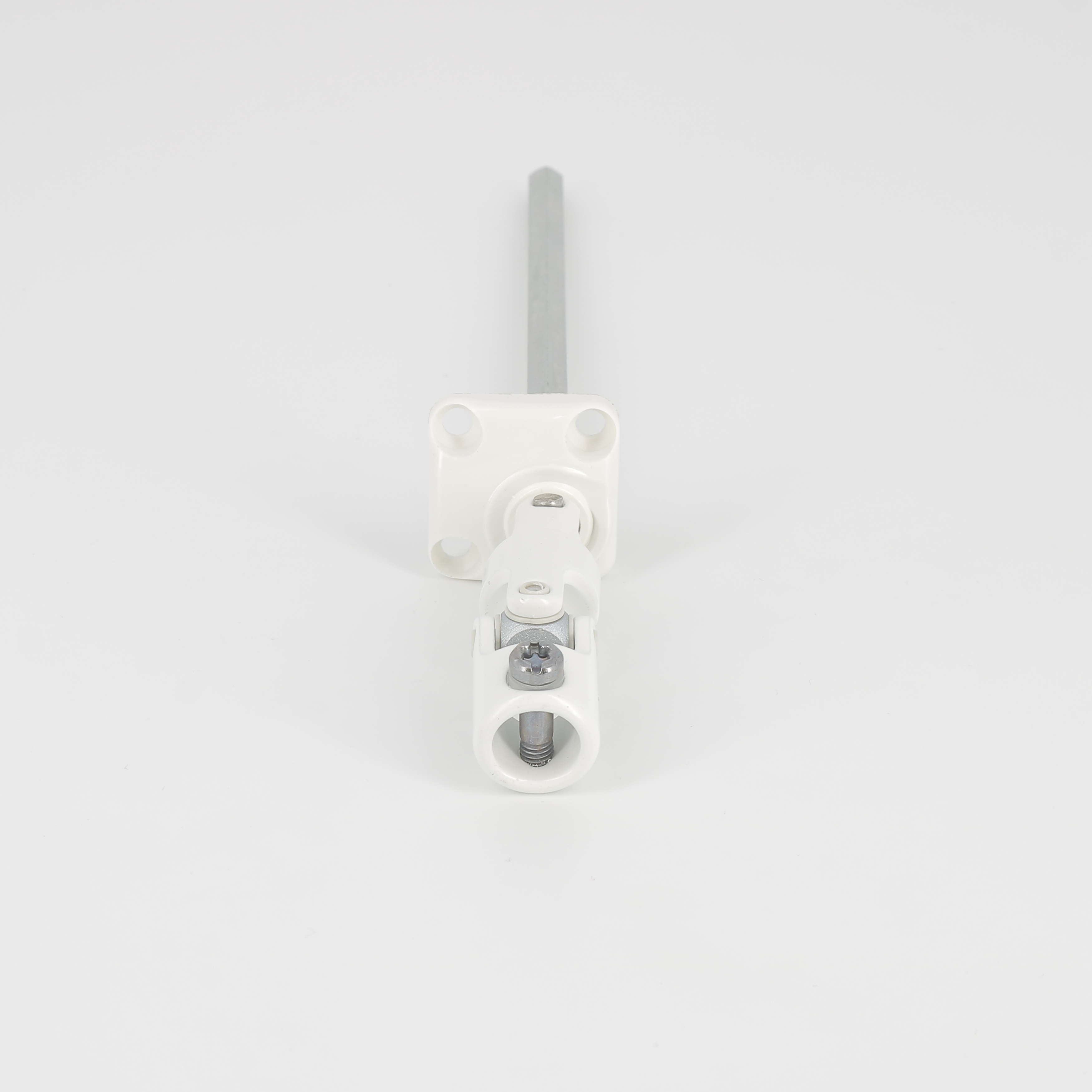

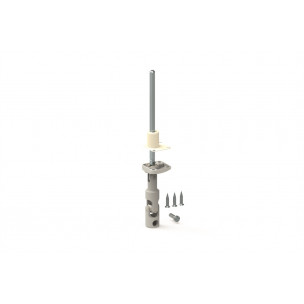

La sortie de caisson D841NG de Zurfluh-Feller est un modèle à cardan simple 45°, doté d’une embase mini conçue pour une installation sous coffre. Grâce à sa conception articulée, elle permet un déport de 43 mm au repos de la manivelle, évitant ainsi toute gêne à l’ouverture des fenêtres.

Compatibilité

La sortie de caisson assure la liaison mécanique entre le treuil, situé à l'intérieur du coffre, et la manivelle assurant la montée et la descente du tablier. Ainsi, la pièce doit être parfaitement compatible avec ces deux éléments. Le modèle D841NG de Zurfluh-Feller comprend :

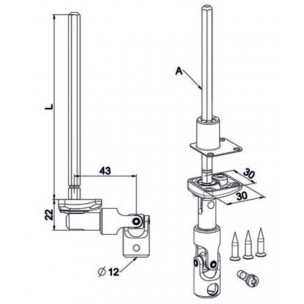

• Une tige de sortie vers le treuil en hexa 6 pans mâle de 7 mm (A). Celle-ci mesure 175 mm de long (L). L'angle de la tige de sortie peut varier de 0° à 30°.
• Une entrée côté manivelle en rond femelle de 12 mm de diamètre.

Installation

L’ensemble des éléments de fixation est fourni pour une pose simple et rapide :

• Une vis M5 x 17,5 mm assure sa liaison avec le tube de manivelle tandis que la fixation de la platine se fait via
• Trois vis Ø 4 x 20 mm pour fixer solidement la platine

Un manchon d'étanchéité en élastomère est également inclus, garantissant une bonne étanchéité à l’air.

Matériaux et durabilité

Soumise à des sollicitations répétées, la sortie de caisson se doit d’être robuste et fiable. Le modèle D841NG est conçu à partir de matériaux résistants :

• Platine en polyamide, assurant légèreté et solidité.
• Cardan en acier revêtu de polyester, pour une excellente tenue à l’usure et aux intempéries.

Le tout est proposé dans une finition blanche (RAL 9010), discrète et esthétique.
