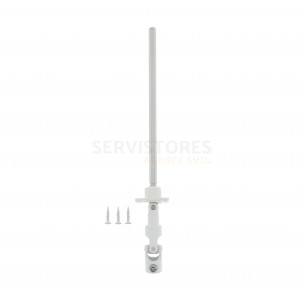

Sortie de caisson de volet roulant Zurfluh-Feller

Réf : ZD547CA
Sortie de caisson de volet roulant Zurfluh-Feller
  • Sortie de caisson de volet roulant Zurfluh-Feller
  • Sortie de caisson de volet roulant Zurfluh-Feller
  • Sortie de caisson de volet roulant Zurfluh-Feller
  • Sortie de caisson de volet roulant Zurfluh-Feller
Réf Fabricant : D547CA

Sortie de volet roulant simple cardan déportée de 43 mm entrée Ø 12 mm sortie 6 pans de 7 mm mâle

Description Fiche technique
67 pièces mètres en stock Livré entre 1 et 2 jours
Sortie de caisson de volet roulant Zurfluh-Feller
  • Sortie de caisson de volet roulant Zurfluh-Feller
  • Sortie de caisson de volet roulant Zurfluh-Feller
  • Sortie de caisson de volet roulant Zurfluh-Feller
  • Sortie de caisson de volet roulant Zurfluh-Feller
Description

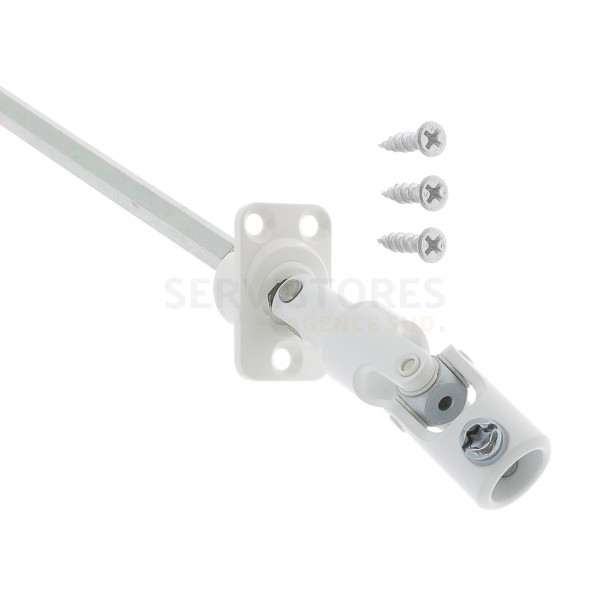

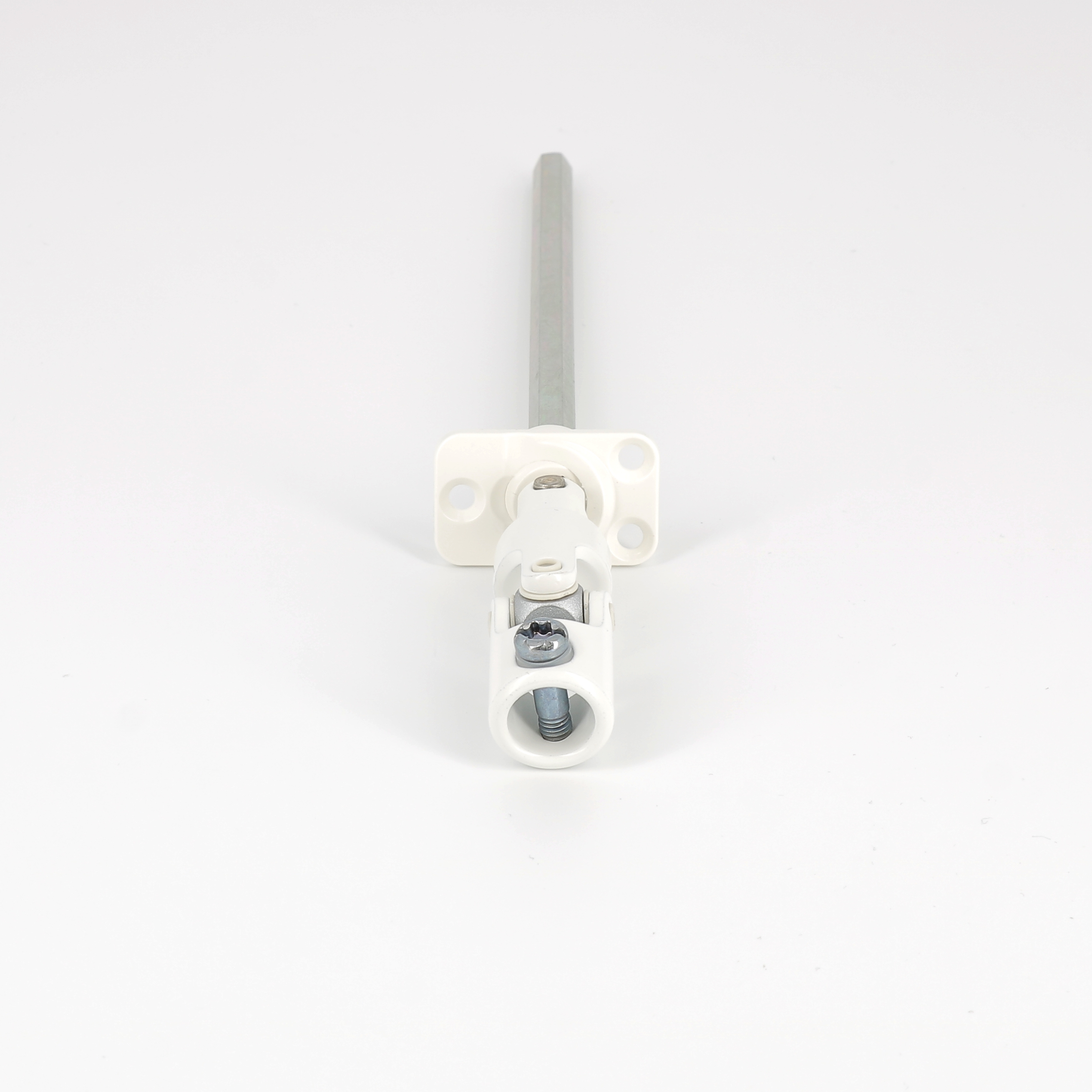

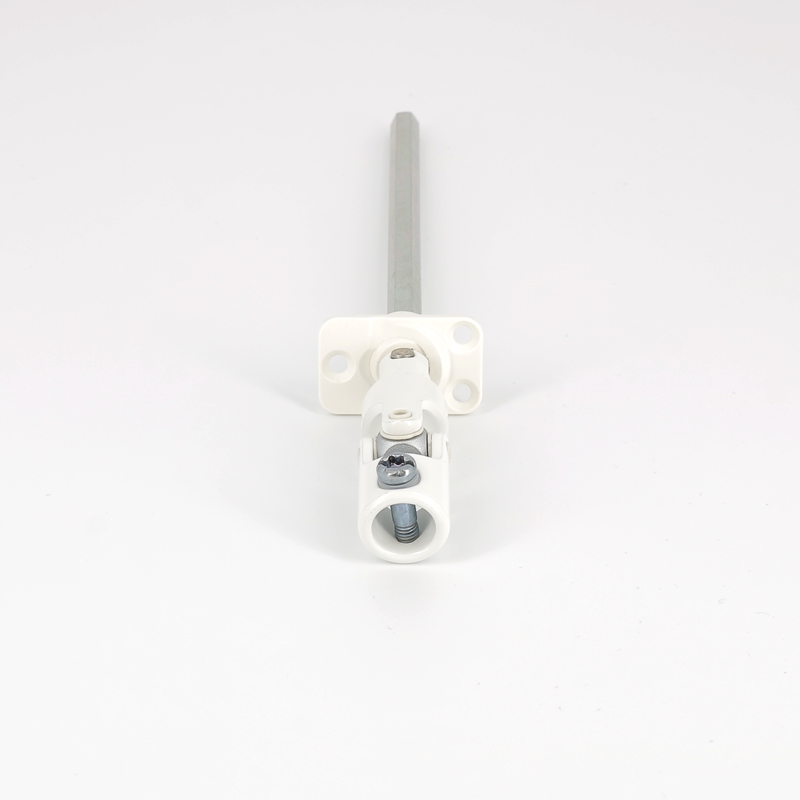

Sortie de caisson déportée de volet roulant Zurfluh-Feller D547CA

Cette sortie simple cardan à embase étroite s'installe généralement sous coffre.
Ce modèle articulé permet un déport au repos de la manivelle de 43 mm.
Ce déport permet notamment d'éviter la gêne à l'ouverture de la fenêtre.
Le bâti autour de la rotule est encastré dans le coffre pour un encombrement réduit.
La tige de sortie vers le treuil est en hexa 6 pans mâle de 7 mm et 180 mm de long (L).
L'angle de la tige de sortie peut varier de 0° à 25°.
Côté manivelle, l'entrée est en rond femelle de 12 mm de diamètre.
La liaison avec le tube de manivelle est réalisée par une vis M5 x 17,5 mm fournie.
La fixation de la platine se fait via 3 vis Ø 4 x 20 mm fournies.
Un joint d'étanchéité en élastomère est également inclus.
La platine est en polyamide et le cardan est en acier revêtu de polyester, le tout est en blanc (RAL 9010).

Fiche technique
  • Durée de garantie : 2 ans
  • Type : 30° simple cardan
  • Type : Déportée
  • Pose préconisée : Sous coffre

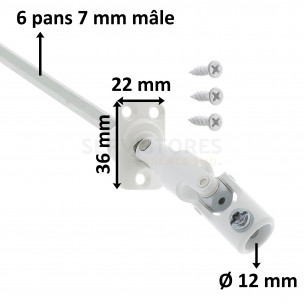

  • Forme d'entrée côté manivelle : Rond femelle Ø 12 mm
  • Forme de sortie vers le treuil : Hexa 6 pans mâle de 7 mm
  • Longueur de la tige de sortie recoupable : 180 mm
  • Dimension de la platine : 36 x 22 mm

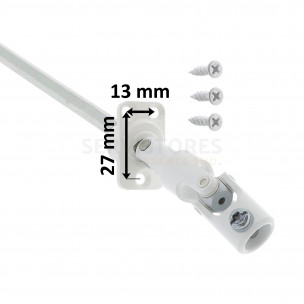

  • Entraxe de fixation : 27 x 13 mm
  • Couleur de la platine : Blanc
  • Visserie pour cardan : 1 vis fournie
  • Visserie de fixation : Fournie
