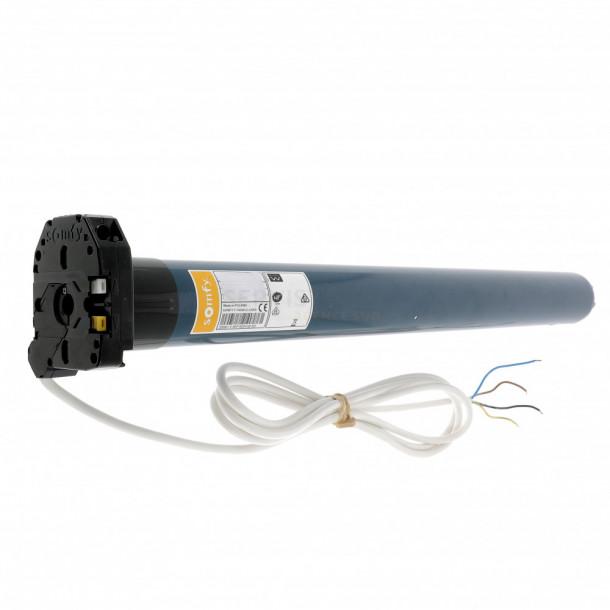

Moteur Somfy LT60 Antares 70/17 CSI

Moteur Somfy filaire 1163004 LT60 CSI ANTARES WT 70/17 pour manœuvre de secours.

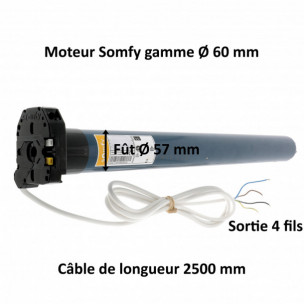

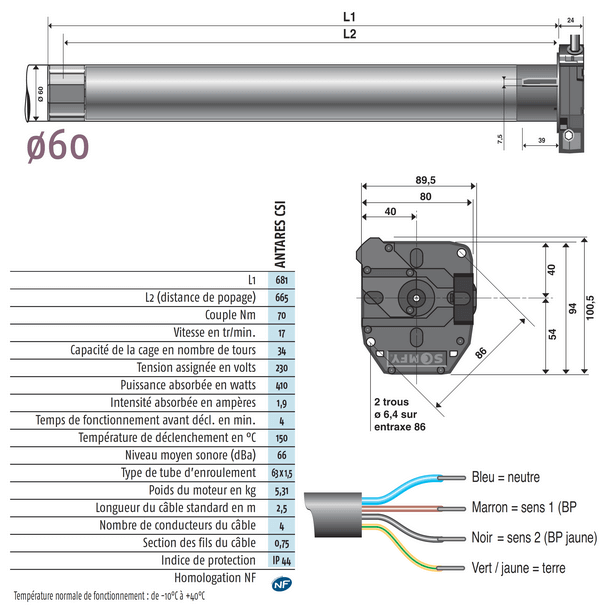

Ce moteur  Somfy est conçu pour motoriser des volets roulants, des stores ou encore des portes de garage équipés d’un tube d’enroulement de 60 mm de diamètre. De forme tubulaire, il présente un diamètre extérieur de 57 mm et une longueur totale de 681 mm.

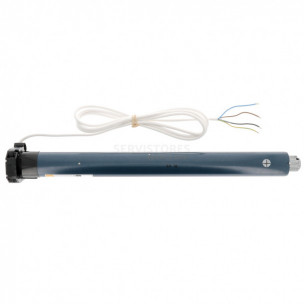

Il est livré avec un câble d’alimentation démontable d’une longueur de 2,50 m, déjà monté sur le moteur. Ce câble comprend quatre fils conducteurs de section 0,75 mm² : le fil bleu correspond au neutre, le marron au sens de rotation 1, le noir au sens de rotation 2, et le vert/jaune à la terre.

Le moteur est vendu seul, sans point de commande. Il est néanmoins compatible avec tous les inverseurs à position fixe ou momentanée du marché. La connexion entre le moteur et le point de commande fixe s'effectue via le câble d'alimentation.

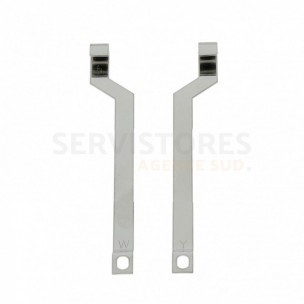

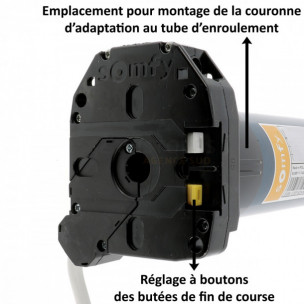

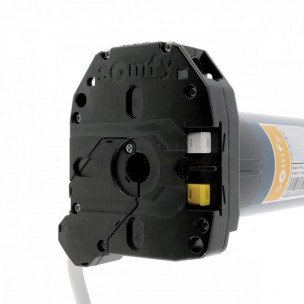

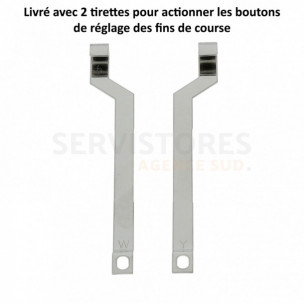

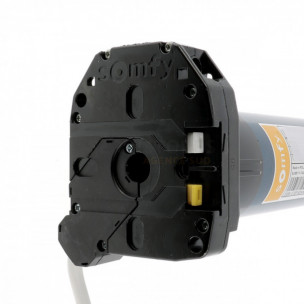

Une fois l’axe motorisé assemblé et installé, il convient de procéder au réglage mécanique des fins de course, c’est-à-dire des arrêts automatiques en position haute et basse du volet roulant ou du store. Cette opération est simple et ne nécessite aucune compétence technique particulière. Le réglage s’effectue directement par pression sur les boutons-poussoirs situés sur la tête du moteur. Aucun outil n’est requis, toutefois, un jeu de deux tirettes de réglage est fourni avec le moteur pour faciliter l’accès aux boutons si ceux-ci sont difficilement atteignables une fois le moteur en place.

Manœuvre de secours inclue

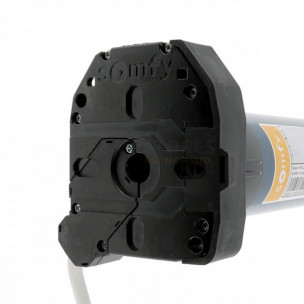

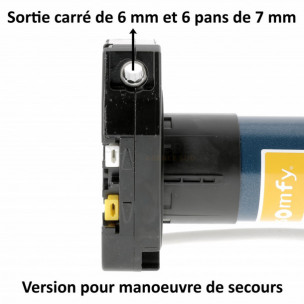

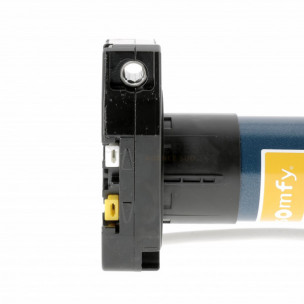

La particularité de ce moteur, c'est qu'il intègre également une manœuvre de secours, qui permet d’actionner le volet ou la porte de garage manuellement en cas de panne ou de coupure d’électricité. La tête moteur dispose pour cela d’une sortie dans lequel il est possible d’insérer une tige de manivelle, non fournie, pouvant être au format carré de 6 mm ou hexagonal 6 pans de 7 mm.

Ce dispositif assure l’ouverture et la fermeture du système sans dépendre du réseau électrique.

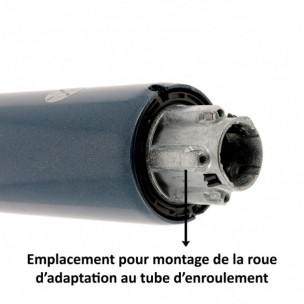

Attention, veuillez noter que le moteur est vendu seul et les pièces nécessaires au montage de l'axe motorisé, notamment l'adaptation pour le tube d'enroulement, le support moteur ainsi que la sortie de caisson ne sont pas fournies avec le moteur.
