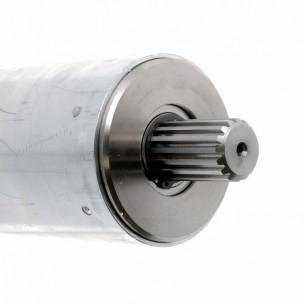

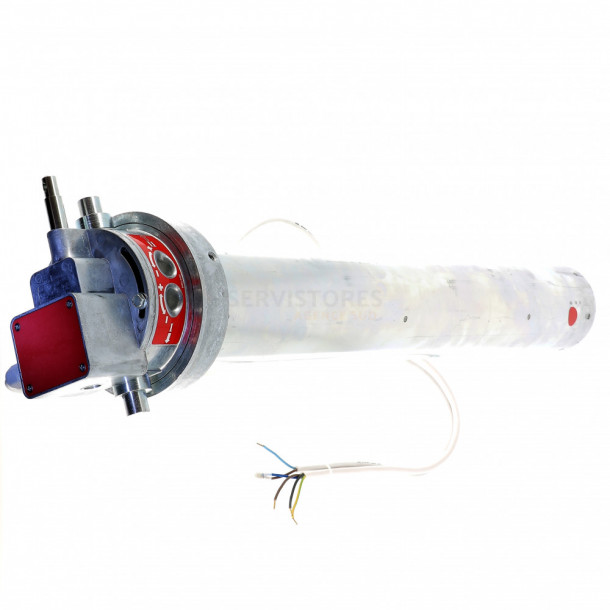

Moteur Simu T835M

Moteur rideau métallique Simu 2006242 T8M 350 Nm pour manœuvre de secours.

Ce moteur Simu est destiné à la motorisation de grilles ou de rideaux métalliques à enroulement vertical.

Montage

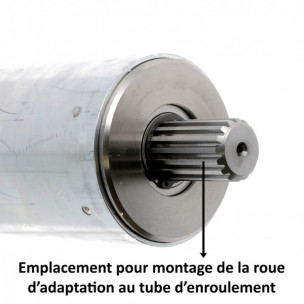

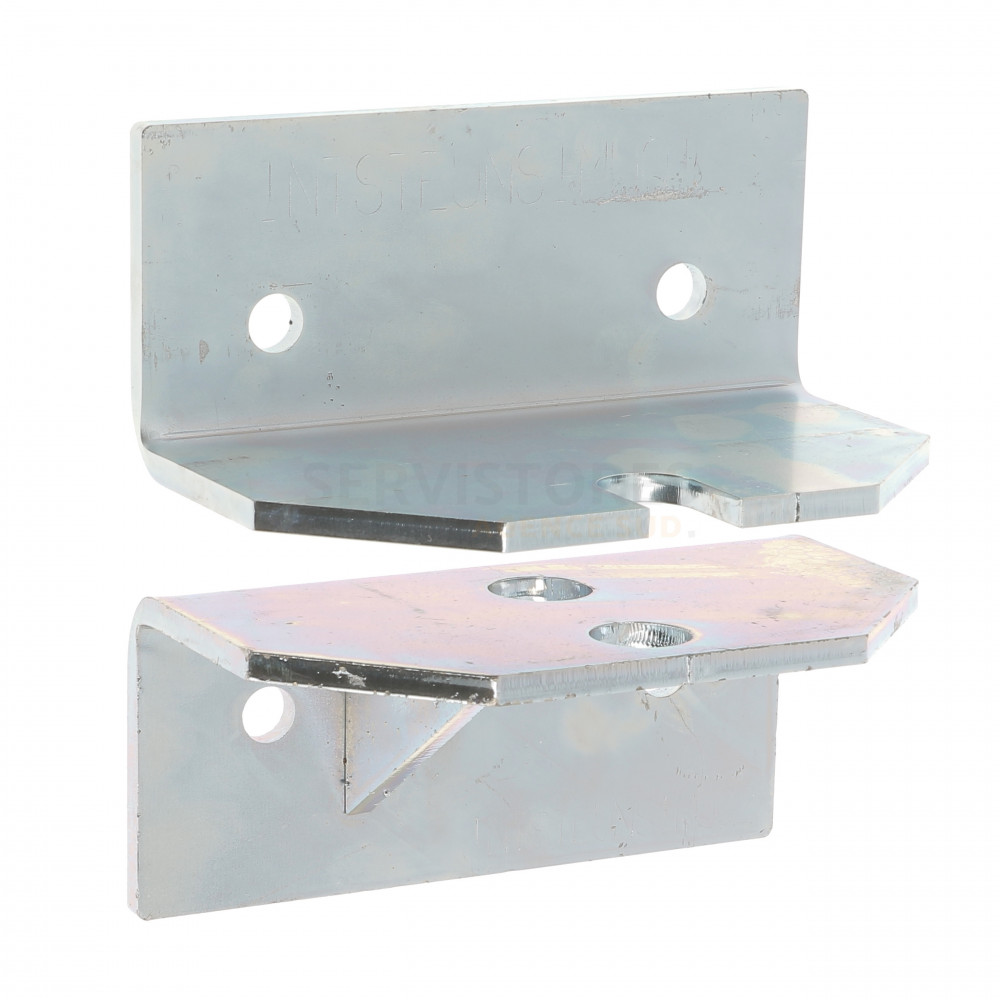

L'installation du moteur s'effectue directement à l'intérieur du tube d'enroulement (non fourni). Le montage mécanique utilisé est un système de fixation à oreille métalliques, une spécificité Simu qui garantit un maintien durable de l'installation.

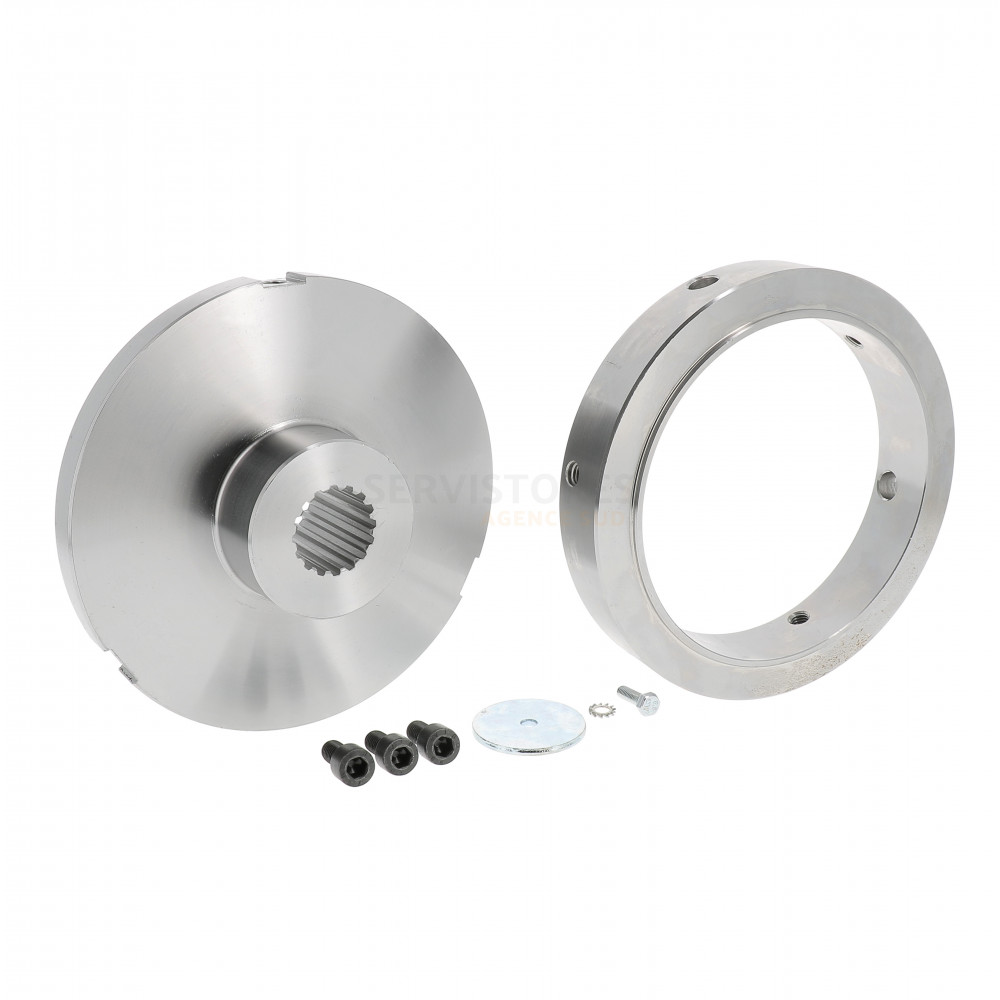

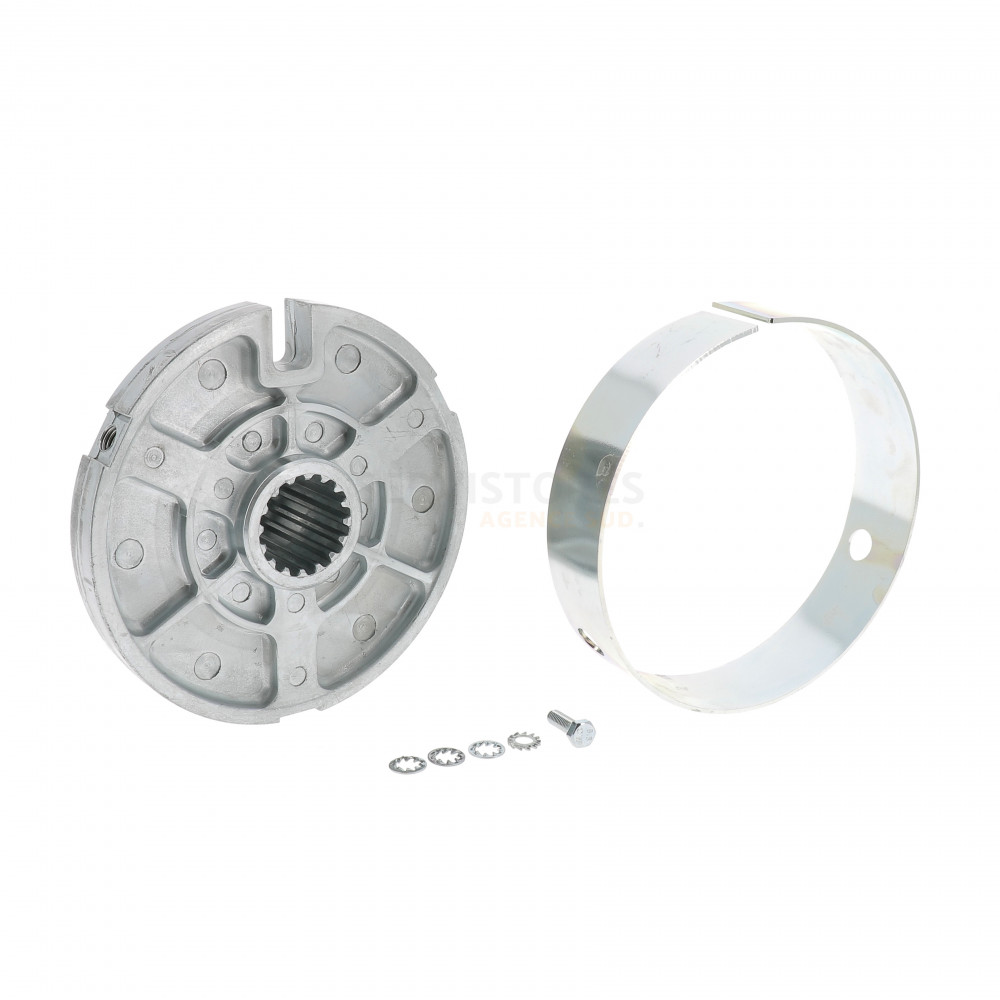

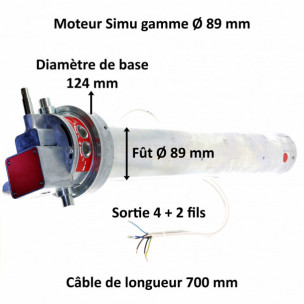

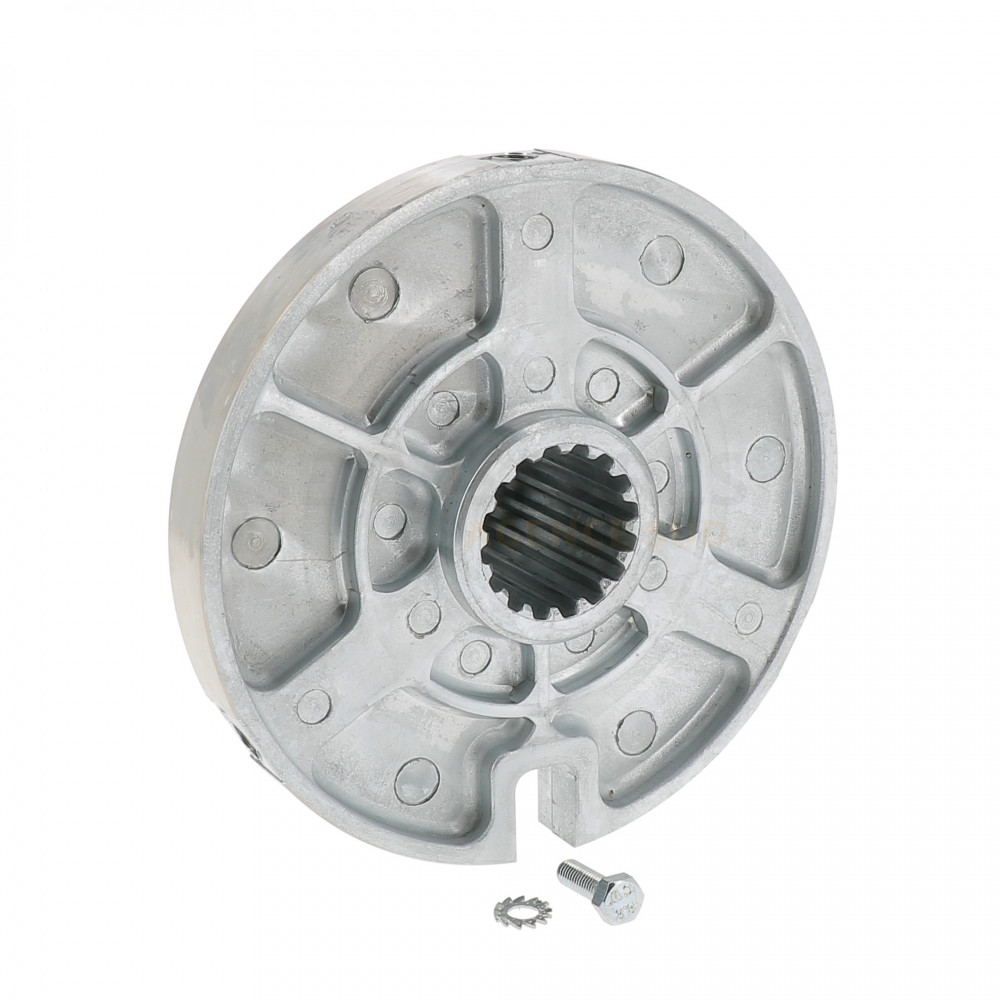

Sa base, d'un diamètre de 124 mm, permet de recevoir les adaptations ayant le même diamètre.

Le câble d'alimentation fourni avec le moteur mesure 0.,7 mètre de long. Il permet le raccordement du moteur à une alimentation électrique monophasée.

Ce câble, composé de 6 fils conducteurs, permet également le branchement du moteur à son point de commande via 4 brins de 0.75mm². Le T835M est compatible avec la plupart des inverseurs à position fixe ou momentanée disponibles dans le commerce.

Une fois installée, cette motorisation ne nécessite aucune opération de maintenance.

Réglages

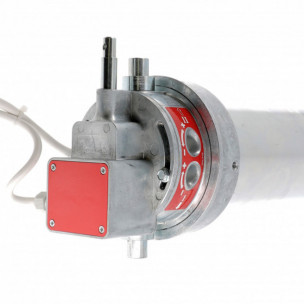

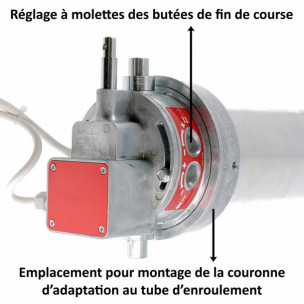

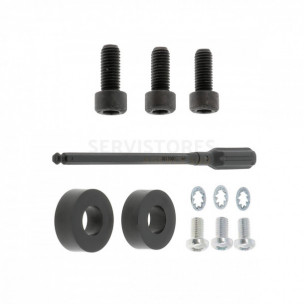

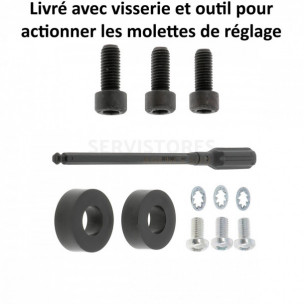

Le moteur est doté de fins de course mécaniques, dont le réglage s'effectue facilement à l'aide de molettes situées sur la tête du moteur. Un petit kit, comprenant les outils et les pièces nécessaires à ces ajustements, est fourni avec le moteur.

Le moteur est, par ailleurs, équipé d'un système de fins de course de sécurité. Ce dispositif coupe automatiquement l'alimentation du moteur en cas de dépassement des fins de course haut et bas.

Option manoeuvre de secours

Le moteur Simu T835M est un modèle intégrant une manoeuvre de dépannage manuelle.

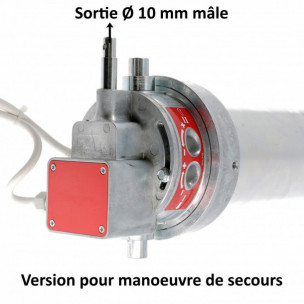

La tête moteur dispose, en effet, une sortie mâle 10mm prévue pour le raccordement d'une tige de manivelle. Le câble d'alimentation comporte 2 brins supplémentaires pour cette fonction.

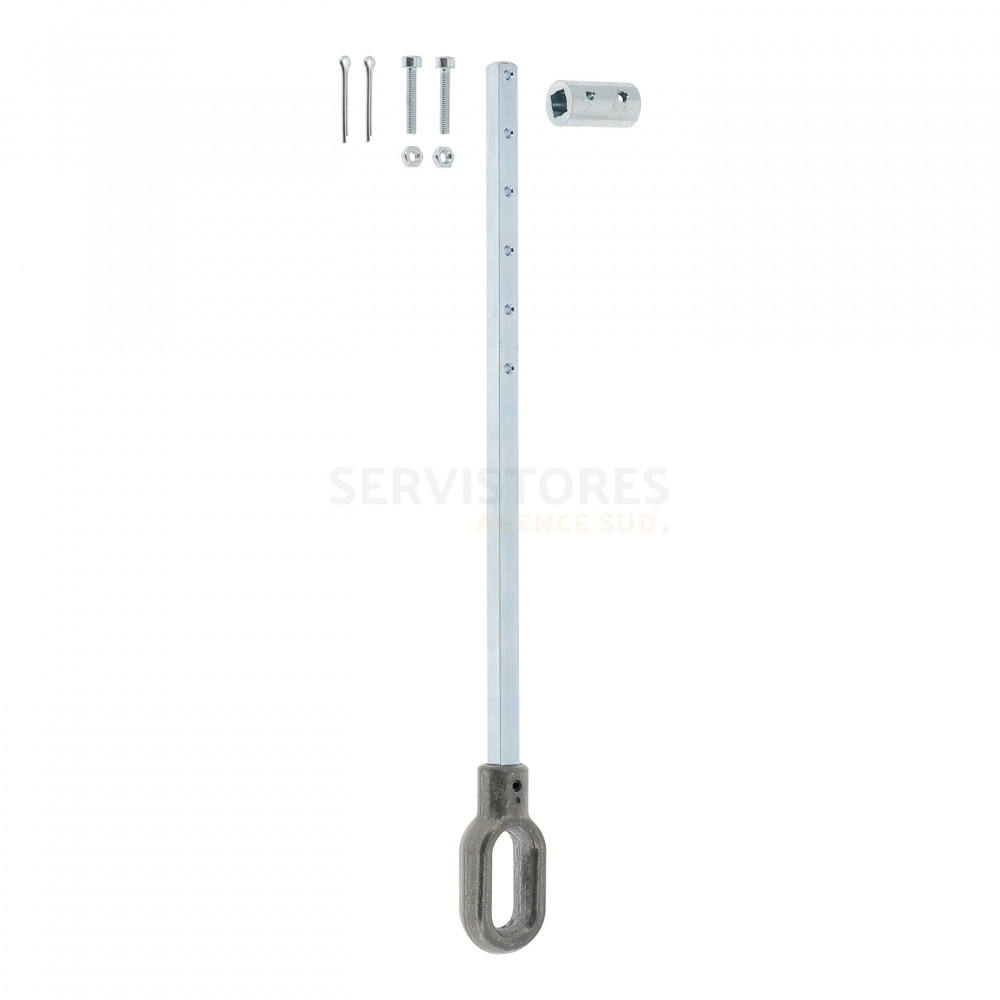

Ainsi, en cas de coupure de courant ou de défaillance du moteur, l'utilisateur peut ouvrir et fermer sa grille ou son rideau métallique manuellement, à l'aide d'une manivelle de secours. Celle-ci n'est toutefois pas fournie avec le moteur. L'utilisateur devra se procurer une manivelle avec un tube femelle de 10mm de diamètre intérieur.

Le rapport de réduction de la manœuvre de dépannage est de 216/1.
