Kit de modernisation ZF54 Eco

Kit axe volet roulant universel Zurfluh-Feller Eco

Destiné aux volets roulants dont le tablier ne dépasse pas 17 kg, le kit axe universel Zurfluh-Feller Eco rassemble tous les accessoires nécessaires à la constitution d'un axe de volet roulant, d'une longueur maximale de 2500 mm, soit 2300 mm, hors embouts (la marque préconise, en effet, un emmanchement minimal de 200 mm pour garantir une bonne tenue de l’ensemble : voir notice d'accompagnement).

C'est un produit idéal pour les professionnels qui souhaitent apporter une solution rapide et fiable à leurs clients sur chantier, et ce quelque soit la configuration du volet. Le kit, en effet, est compatible avec les coffres de volet roulant de type traditionnel, rénovation ou bloc-baie.

La longueur totale de l'axe est ajustable, grâce à un profil télescopique d'une longueur de 800 mm ou 1000 mm inclut dans le kit.

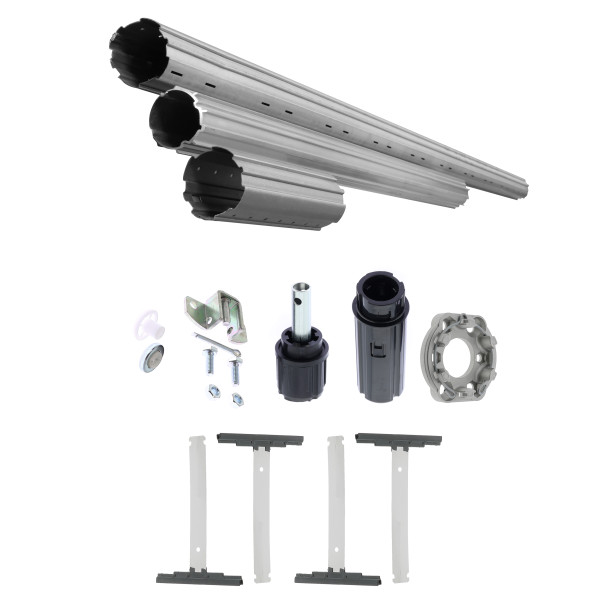

Le kit contient :

- 2 jeux d’embouts et de support pour les configurations Tradi et Bloc Baie
- 1 longueur de tube ZF54 de 1500 mm
- 1 profil télescopique longueur 800 mm
- 4 attaches tablier pour lames pour lames de 7 à 9 mm d'épaisseur
- 3 vis de fixation

Les étapes d'assemblage à suivre sont les suivantes :

1) Monter le tube ZF54 sur le moteur

2) Fixer le tube à la couronne moteur

3) Insérer le profil télescopique dans le tube ZF54

4) Insérer et fixer l'embout (choisi selon configuration du volet roulant, en Tradi ou bloc-baie) sur le profil télescopique

5) Faire coulisser le profil et le fixer à la longueur souhaitée (une prise de 200 mm minimum doit être respectée)

Consultez la vidéo de montage de l'axe :

L'ensemble des vis nécessaires au montage de l'axe sont incluses dans le kit.

4 attaches tablier souples sont également fournies. Elles assurent la liaison entre l'axe d'enroulement monté et le tablier du volet roulant.
