Kit de modernisation ZF54 Premium

Kit axe volet roulant universel Zurfluh-Feller

Les kits de modernisation Zurfluh-Feller constituent une solution idéale pour moderniser ou réparer un volet roulant motorisé. Il comprend tous les accessoires nécessaires au montage d'un axe d'enroulement pour volet roulant de longueur maximale 3000 mm, ainsi que quatre verrous rigides Clicksur qui assurent sa fixation au tablier du volet.

Une solution universelle et adaptable

Son principal atout réside dans son adaptabilité. Les accessoires fournis sont compatibles avec la très grande majorité des SAV sur chantier bloc-baie, rénovation ou traditionnel. C’est ainsi l’assurance pour les professionnels de pouvoir proposer une solution de remplacement universelle, quel que soit le type ou la marque du volet roulant existant.

Le fabricant préconise cependant une utilisation sur des tabliers de 25 kg.

Contrairement au kit de motorisation ou de remplacement, le kit de modernisation volet roulant Zurfluh-Feller n'inclut pas le moteur, offrant ainsi à l’utilisateur la liberté de choisir la motorisation la plus adaptée à ses besoins. Il est toutefois conseillé d’opter pour un moteur développant un couple d’environ 20 Nm.

Un axe modulable et facile à installer

Le kit prévoit deux tubes d'enroulement ZF54, mesurant chacun 1150 mm, ainsi qu'un embout télescopique de 1000 mm. Cette pièce est essentielle pour permettre d'ajuster la longueur de l’axe à celle du coffre.

Les principales étapes de montage sont les suivantes :

1) Insérer le moteur dans le tube d'enroulement ZF54 n°1

2) Fixer le tube à la couronne moteur

3) Insérer le profil télescopique dans le tube ZF54 n°1, puis dans le tube ZF54 n°2

4) Régler la longueur de l’axe selon les dimensions du coffre et fixer les tubes sur le profil aluminium à l'aide des vis fournies. Veiller à respecter une pénétration minimale de 190 mm pour garantir la solidité de l’assemblage.

5) Insérer et fixer l’embout choisi sur le tube ZF54

Consultez la vidéo de montage de l'axe :

Verrouillage efficace du tablier

Le kit inclut 4 verrous automatiques Clicksur de Zurfluh-Feller pour lames de 8 mm qui permettent la fixation du tablier à l'axe d'enroulement.

Des réglettes de fixation pour des lames plus larges (14 mm) sont également fournies.

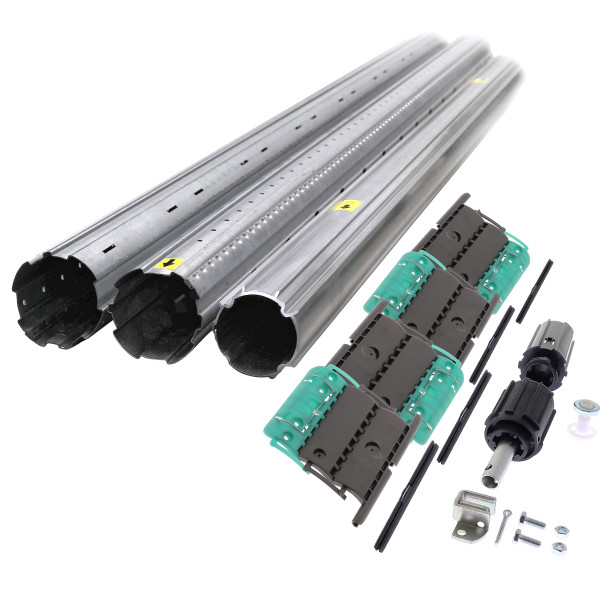

Contenu du kit :

• 2 tubes ZF54 longueur 1150 mm
• Une rallonge en longueur 1000 mm
• 2 kits d'embouts traditionnels ou rénovation
• 4 verrous automatiques Cliksur pour lames 8 mm
• 4 réglettes pour lames 14 mm
• 3 vis de maintien
