Kit Came ATS 24V
Kit de motorisation pour portail battant Came ATS 24V
Notices et documents à télécharger
Kit de motorisation Came ATS 8K01MP-027 24 V.
Le KIT ATS 24V Came contient tout le nécessaire pour motoriser un portail battant pesant jusqu'à 400 kg et dont les vantaux peuvent mesurer jusqu'à 3m maximum.
Cet automatisme convient aussi bien au portail d'un logement personnel qu'à celui d'un local professionnel ou industriel. Il s'adapte également très bien aux piliers très profonds grâce à l'extension télescopique de son moteur CAME 24V.
Le KIT vous garantit résistance et fiabilité. Son bras télescopique en acier est protégé des agents atmosphériques par une coque en aluminium. Vous êtes ainsi assuré de disposer d'un équipement de qualité qui durera dans le temps.
L'encodeur électronique intégré permet une gestion précise de la vitesse de mouvement du portail. Vous pourrez ainsi régler facilement le ralentissement en fin de course, ainsi que le système de détection d'obstacle.
Le moteur du KIT 8k01mp 027 est à engrenage conique et effectue des mouvements silencieux et fluides.
Les coques métalliques confèrent au moteur une forme fuselée et un design moderne et raffiné.
Le KIT came 8k01mp 027 contient :
- 2 Moteurs télescopiques
- 1 Carte radio embrochable

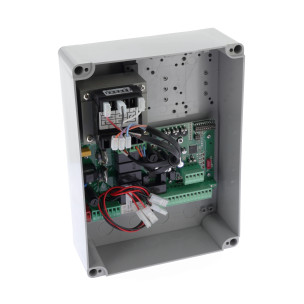

- 1 Centrale de commande
- 1 Récepteur radio
- 2 Télécommandes
- 1 Jeu de cellules de sécurité (portée 10m.)
- 1 Feu clignotant
- 1 Support clignotant
- Durée de garantie : 3 ans
- Type de la gamme : Professionnelle
- Type de portail compatible : Portail battant
- Largeur maximum d'un vantail : 3 mètres
- Poids maximum d'un vantail : 400 Kg
- Technologie : Radio Came
- Fréquence radio : 433,92 MHz
- Alimentation : 24 Volts
Informations complémentaires
Motoréducteur CAME à 24V DC
Le motoréducteur à 24 Volets DC est conçu pour une utilisation intensive avec des ouvertures et des fermetures répétées. L’encodeur électrique permet une gestion précise de la course du portail.
Détail du moteur fourni dans le KIT (voir visuel) :
- Étrier de fixation au portail
- Volet d’accès aux vis de réglage du fin de course
- Volet d’accès au mécanisme de déblocage
- Raccord gaine
- Étrier de fixation au pilier
- Clé de déblocage
Fin de courses électroniques
La course du portail est gérée par des fins de course électroniques de haute précision. Le réglage s’effectue via des micro-interrupteurs. La manipulation est très facile et ne nécessite pas l’ouverture du moteur. Il est ainsi possible d’ajuster le paramétrage à tout moment, même après l’installation du KIT. C’est par l’intermédiaire de deux vis situées à l’extrémité du bras télescopique que vous pourrez régler la fin d’ouverture et de fermeture du portail.
Schéma :
- A : Tige de réglage du point de fin de course d’ouverture
- C : Tige de réglage du point de fin de course de fermeture
Déblocage manuel immédiat
Le moteur ATS est sécurisant. Une clé de déverrouillage fournie dans le KIT permet de débloquer le moteur.
La fermeture et l’ouverture du portail peut ainsi se faire manuellement en cas de besoin.
La manipulation est relativement simple puisque l’axe à actionner est protégé par un volet qui s’ouvre avec un seul doigt. Vous débloquer ainsi l’ATS en un seul geste seulement.
La nouvelle clé trilobée présente en outre un design complètement rénové, pour une meilleure ergonomie.
