Comment régler un store banne ?

Comprendre le fonctionnement d’un store banne

Un store banne est un store extérieur conçu pour protéger du soleil. Fixé au mur, il crée une zone d’ombre sur une terrasse, un balcon, une baie vitrée ou une entrée, tout en limitant l’apport de chaleur à l’intérieur de l’habitat.

Il est composé d’une toile en polyester ou en acrylique, qui s’enroule et se déroule autour d’un axe grâce à des bras articulés. Ce mécanisme peut être actionné manuellement, à l’aide d’une manivelle, ou motorisé pour plus de confort. Dans les deux cas, l’installation du store doit être soigneusement réfléchie.

La hauteur de fixation influence à la fois l’esthétique et le bon fonctionnement du dispositif. De même, l’inclinaison de la toile joue un rôle clé : elle doit être suffisante pour assurer une protection optimale, éviter l’accumulation d’eau et réduire la prise au vent.

L’angle d’inclinaison peut être ajusté au niveau des bras articulés. Cette manipulation, accessible à tous, permet d’adapter le store aux recommandations du fabricant et aux besoins spécifiques de chaque utilisateur. Nous détaillerons dans cet article les étapes essentielles pour effectuer cet ajustement correctement.

Comment calculer l’inclinaison d’un store banne ?

L’inclinaison d’un store banne est essentielle pour garantir une protection optimale contre le soleil tout en permettant l’évacuation de l’eau de pluie.

Il n’existe pas de règle universelle pour régler cette inclinaison, mais certaines recommandations assurent efficacité et sécurité. En général, elle varie entre 5° et 45°, selon le type de store et ses composants.

Pour un bon écoulement de l’eau, une pente de 10° à 15° (soit environ 17 à 26 cm de dénivelé par mètre de projection) est conseillée. Certains fabricants imposent un minimum de 14° afin d’éviter la stagnation d’eau et d’éventuels affaissements de la toile.

En matière de protection solaire, l’angle doit être adapté à l’orientation du store et à l’ensoleillement. Une inclinaison plus marquée (jusqu’à 45°) est particulièrement utile contre le soleil rasant, notamment en fin de journée.

Enfin, ajuster correctement l’inclinaison permet de limiter l’impact du vent. Pour plus de sécurité, vous pouvez choisir d’équiper le store d’un capteur vent, qui replie automatiquement la toile en cas de rafales, prolongeant ainsi la durée de vie du matériel. Cette option n’est cependant envisageable que sur les stores équipés d’un système de motorisation.

Besoin d’un petit rappel pour ça ? Revoyons les bases !

Dans le cas d’un triangle rectangle ABC rectangle en B, la tangente de l’angle A est égale à la longueur du côté opposé à l’angle A divisée par la longueur du côté adjacent à l’angle A :

tan A = BC/BA.

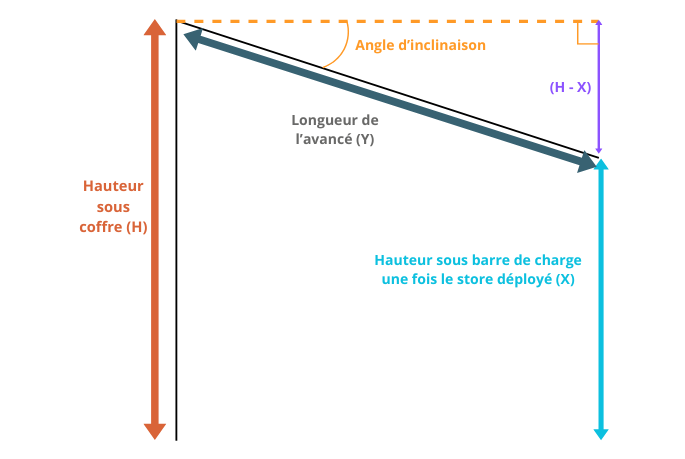

Comment calculer l’angle d’inclinaison ?

Sur le schéma ci-dessus : tan (angle d’inclinaison) = (H-X) / Y

Une fois que vous avez ce chiffre, vous n’avez plus qu’à utilisez la fonction arc tangente d’excel ou d’une calculatrice pour en déduire l’angle correspondant.

Prenons, par exemple, un store installé avec les mesures suivantes :

• Hauteur sous coffre (H) = 3m (3 000 mm)
• Hauteur sous barre de charge (X) = 2m (2 000mm)
• Longueur de l’avancée (Y) = 3,5m (3500 mm)

On obtient :

tan (angle d’inclinaison) = (3000 – 2000) / 3500 ≃ 0.28
Angle d’inclinaison = tan-1 (0.28) ≃ 15,6°

Dans cet exemple, l’angle obtenu est d’environ 15°, ce qui respecte la recommandation minimale de 14° souvent préconisée par les fabricants pour un bon écoulement de l’eau.

Comment régler l’inclinaison d’un store banne ?

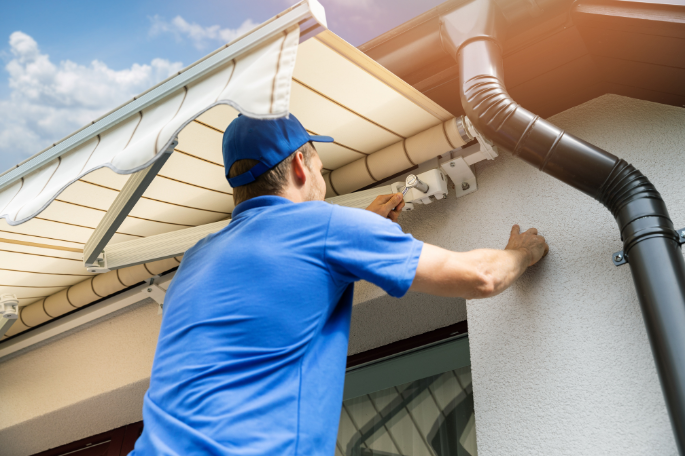

Le réglage de l’inclinaison des bras d’un store banne se fait généralement via des vis de réglage situées sur les supports de fixation des bras (au niveau du coffre ou des platines murales). La procédure peut varier selon les modèles, mais les étapes principales sont les suivantes :

1. Déployez entièrement le store pour accéder aux vis de réglage.
2. Retirez la joue (le cache latéral)
3. Desserrez les vis latérales à l’aide d’une clé à molette
4. Repérez la vis de réglage de l’inclinaison et desserrez-la légèrement avec une clé Allen ou une clé à molette, sans la retirer complètement.
5. Ajustez l’inclinaison : en desserrant ou resserrant ces vis, l’inclinaison des bras va changer progressivement. Certains modèles nécessitent d’accompagner légèrement le mouvement du bras à la main, mais la modification se fait principalement via les vis.
6. Serrez fermement les vis une fois l’angle souhaité obtenu.
7. Réalisez cette même opération sur le 2ème bras
8. Vérifiez l’horizontalité de la barre de charge avec un niveau à bulles et testez le bon fonctionnement en repliant et redéployant le store.

Comment régler la toile d’un store banne ?

Avec le temps, il est possible que la toile d’un store banne se détende ou se déplace légèrement. Si la toile est mal positionnée, il suffit de la dérouler complètement et de la replacer manuellement dans les rails.

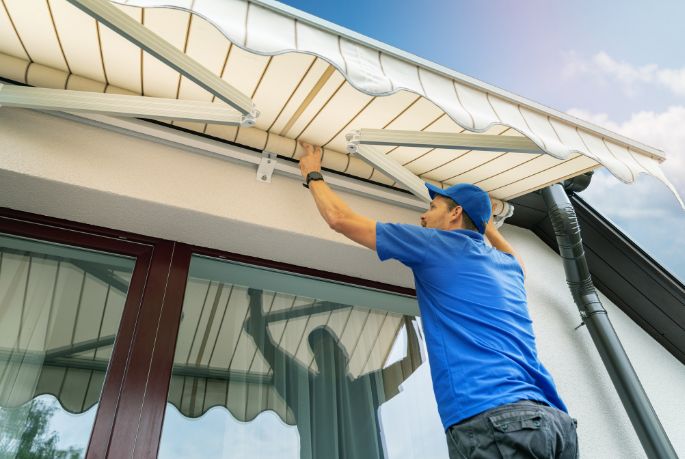

Si la toile semble détendue, il faudra ajuster la tension des bras du store. Pour cela, commencez par ouvrir entièrement le store pour avoir accès aux mécanismes de réglage.

La tension de la toile se règle généralement grâce à des vis situées sur les articulations des bras. À l’aide d’une clé Allen ou d’une clé à molette, vous pouvez serrer légèrement les vis pour augmenter la tension ou les desserrer pour la réduire.

Certains modèles sont équipés d’un système à ressort qui ajuste automatiquement la tension de la toile. Il est important de vérifier que ces ressorts ne sont pas détendus. Si nécessaire, vous pouvez les ajuster ou les remplacer pour retrouver une bonne tension.

Veillez à ne jamais trop tendre la toile, car cela pourrait endommager le mécanisme et réduire la durée de vie du store. La toile doit être bien tendue, mais sans excès, afin de se déployer de manière fluide et sans contrainte.

Si la toile de votre store est endommagée, consultez notre guide pour savoir comment changer la toile d’un store banne.

Comment régler les fins de course d’un store banne motorisé ?

Les fins de course d’un store banne motorisé correspondent aux positions d’arrêt lorsque le store est complètement ouvert ou fermé.

Ce réglage varie en fonction du type de moteur utilisé (Nice, Somfy, Simu, Franciaflex, etc.).

Pour les moteurs équipés d’un système de fins de course mécaniques, le réglage se fait manuellement. Il s’effectue généralement à l’aide de boutons poussoirs situés sur la tête du moteur ou, dans certains cas, à l’aide de molettes ajustables avec un tournevis cruciforme ou une clé hexagonale.

En revanche, les moteurs à fins de course électroniques ne possèdent ni boutons, ni interrupteurs. Leur réglage s’effectue automatiquement, soit par détection, soit via une programmation à l’aide de la télécommande ou de l’inverseur mural.

Il est important de suivre la procédure spécifique à la marque et au modèle du moteur pour un réglage optimal.
