Comment alimenter plusieurs volets roulants ?
Un volet roulant est rarement installé seul. En général, lorsqu’on équipe une fenêtre ou une baie vitrée, on choisit souvent d’uniformiser l’ensemble des ouvertures de la maison. Cela garantit une façade harmonieuse, tout en facilitant la gestion centralisée des fermetures.
Peut-on alors brancher plusieurs volets roulants sur un même circuit ? La réponse est oui, à condition de respecter certaines règles.
- Circuit dédié obligatoire
La norme NF C 15-100, qui correspond à la norme française régissant toutes les règles à respecter sur les installations électriques basse tension, exige d’isoler l’alimentation des volets électriques en leur créant un circuit dédié. Ainsi, il est interdit d’envisager leur raccordement à un circuit déjà existant, tel qu’un circuit d’éclairage, par exemple.
De plus, séparer et répartir les volets dans plusieurs circuits dédiés est fortement conseillé pour une meilleure gestion pratique. Par exemple, au sein d’une maison, créer un circuit pour chaque étage est un choix judicieux. Vous vous assurez ainsi d’une « sortie de secours » en cas de panne générale.
- Un disjoncteur par circuit
Chaque circuit doit être protégé par un disjoncteur spécifique. Celui-ci aura pour mission de protéger les moteurs des volets en cas de court-circuit ou de surintensité.
Quel disjoncteur choisir pour ses volets roulants ?
Un disjoncteur a pour fonction de couper l’alimentation électrique des équipement raccordés, dans le cas où l’intensité dépasse un certain seuil. Ce seuil varie selon le modèle choisi : 10 A, 16 A, de 20 A, etc.
Afin de sélectionner le disjoncteur adapté pour protéger le moteur du volet roulant, il faut s’intéresser à l’intensité absorbée du moteur, c’est-à-dire au courant électrique qu’il consomme quand il est en fonctionnement.
Pour l’évaluer, le calcul est simple :
Intensité absorbée (A) = Puissance du moteur (W) / Tension d’alimentation (V)
Pour les volets roulants, cette valeur est généralement comprise entre 0,5 et 1 A.
Exemple : le moteur Somfy Oximo 20/17 RTS a une puissance de 160 W et une tension d’alimentation de 230 Volts.
- Calcul de sa puissance : 160 / 230 = 0,7 A
Cette valeur représente l’intensité nominale, celle au moment du régime de fonctionnement « normal » du moteur. Elle s’oppose à l’intensité de démarrage, qui correspond au courant électrique que le moteur consomme au moment de son démarrage. En effet, lors de sa mise en route, le moteur passe d’un état d’arrêt total à une rotation active, ce qui nécessite un effort et donc un « pic de consommation ». L’intensité de démarrage est, en général, 8 fois supérieure à l’intensité nominale. Ainsi, dans le cas du moteur Somfy Oximo 20/17 RTS :
- Calcul de son intensité de démarrage : 8 x 0,7 = 5,6 A.
Il est important de prendre en compte cette valeur afin de sélectionner un disjoncteur adapté. Celui-ci devra tolérer cette pointe de courant sans se déclencher inutilement.
Dans notre exemple, un disjoncteur 10 A sera donc adapté pour protéger le moteur.
Deux types de disjoncteurs divisionnaires sont généralement installés pour un usage domestique :
- Le disjoncteur de courbe C supporte une intensité de démarrage, de 5 à 10 fois supérieure à l’intensité nominale. Il est idéal pour les moteurs de volets roulants.
- Le disjoncteur de courbe D, lui, supportera une intensité de démarrage plus élevée, de 10 à 14 fois supérieure à l’intensité nominale.
Un disjoncteur courbe C sera le mieux adapté pour protéger les moteurs de volets roulants, dont l’intensité de démarrage n’est pas excessive.
Quelle est l’intensité max en ampères du disjoncteur qui protège le circuit volets roulants dans le bâtiment ?
Là encore, il faut s’en référer à la norme NF C15-100, qui est la dernière norme électrique en vigueur.
Comme vu précédemment, la réglementation impose que les volets roulants électriques (d’une maison, d’un ERP, d’un bâtiment agricole etc.) soient associés à un circuit spécialisé, dédié uniquement à ces moteurs. De plus, elle oblige l’installation d’un disjoncteur de 16 A maximum pour protéger ce circuit, avec une section de fils de 1,5 m².
Les disjoncteurs de 20 A ou de 32 A sont donc à bannir pour les circuits électriques dédiés à des moteurs de volets roulants. Seuls les disjoncteurs de 10 A et de 16 A peuvent être installés.
Quel disjoncteur pour 3 volets roulants ?
Un disjoncteur 10 A protège jusqu’à 2 300 W et un moteur de volet roulant a une puissance qui peut varier de 100 à 300 W. Ainsi, en théorie, un circuit électrique composé de 7 moteurs 300 W ou 23 moteurs 100W pourrait être protégé par un disjoncteur de 10 A. Attention, en pratique, il n’en est rien !
En effet, pour des raisons de sécurité, il est important d’appliquer les règles suivantes :

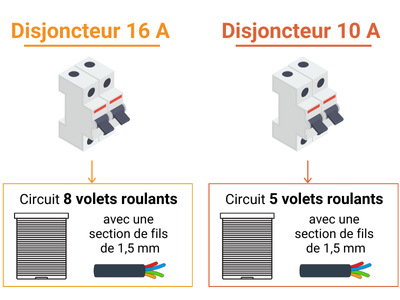

- Un disjoncteur 10A peut protéger jusqu’à 5 volets roulants au maximum.
- Un disjoncteur 16A peut protéger jusqu’à 8 volets roulants au maximum.
Ce sont des règles obligatoires à observer pour des circuits de volets roulants avec un fil de section qui part de l’armoire de 1,5 mm².
Ainsi, pour 3 volets roulants, inutile de s’équiper d’un disjoncteur 16 A, un disjoncteur 10 A est suffisant.
Quel disjoncteur pour 10 volets roulants ?
L’intensité maximale autorisée pour un disjoncteur dédié à un circuit de volet roulant est de 16A et, comme vu précédemment, celui-ci pourra protéger un circuit composé de 8 volets roulants au maximum. Pour 10 volets roulants, il est nécessaire de répartir l’installation sur deux circuits indépendants (par exemple, deux circuits de 5 volets roulants chacun, protégés chacun par un disjoncteur 10A).
