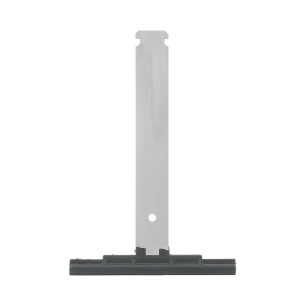

Attache tablier de volet roulant Zurfluh-Feller

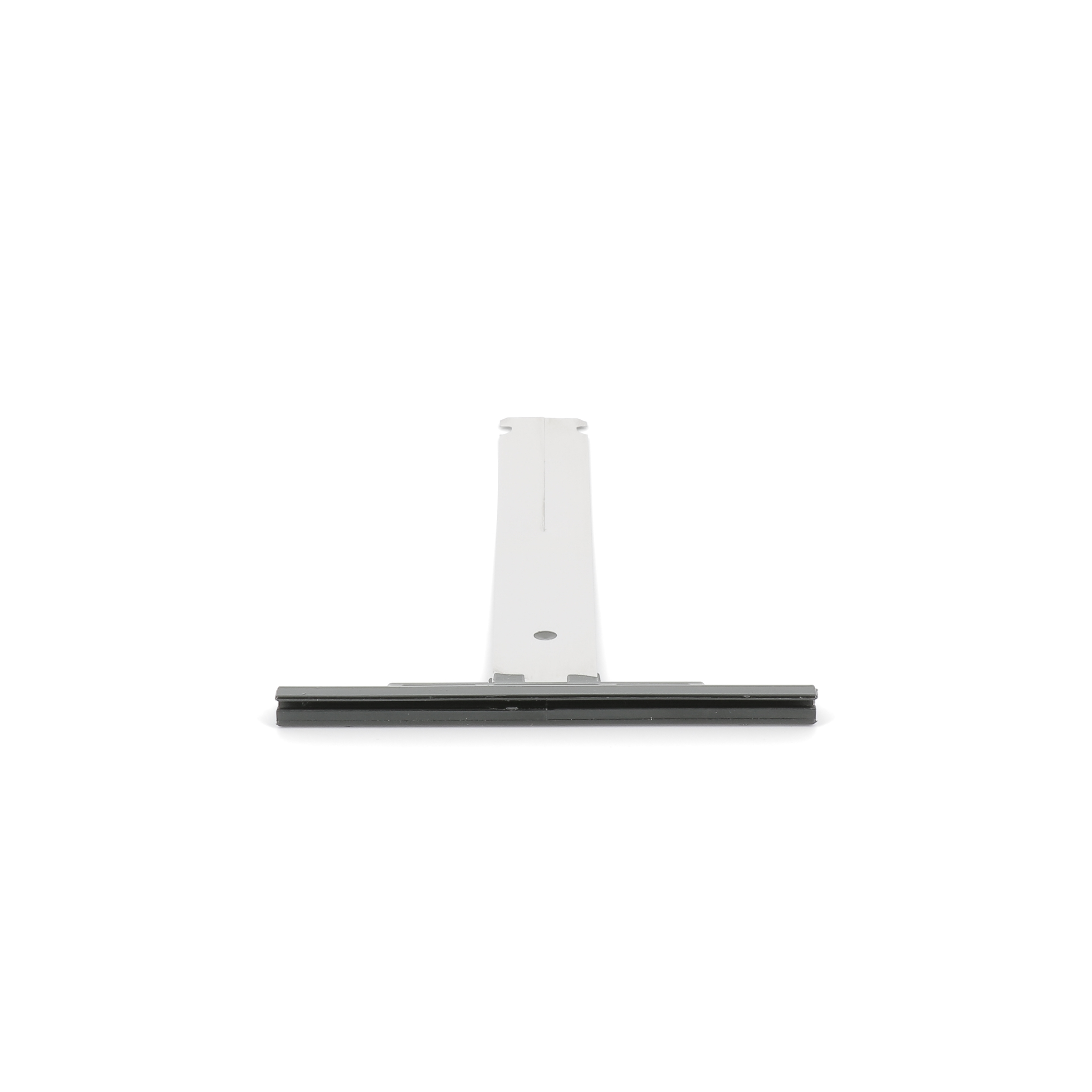

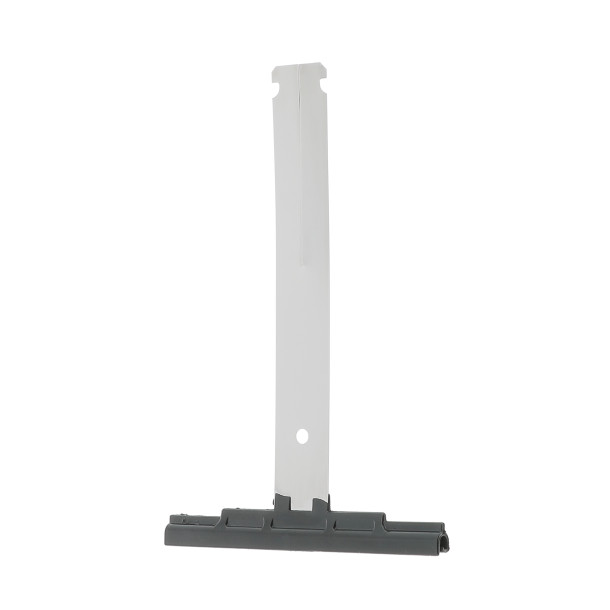

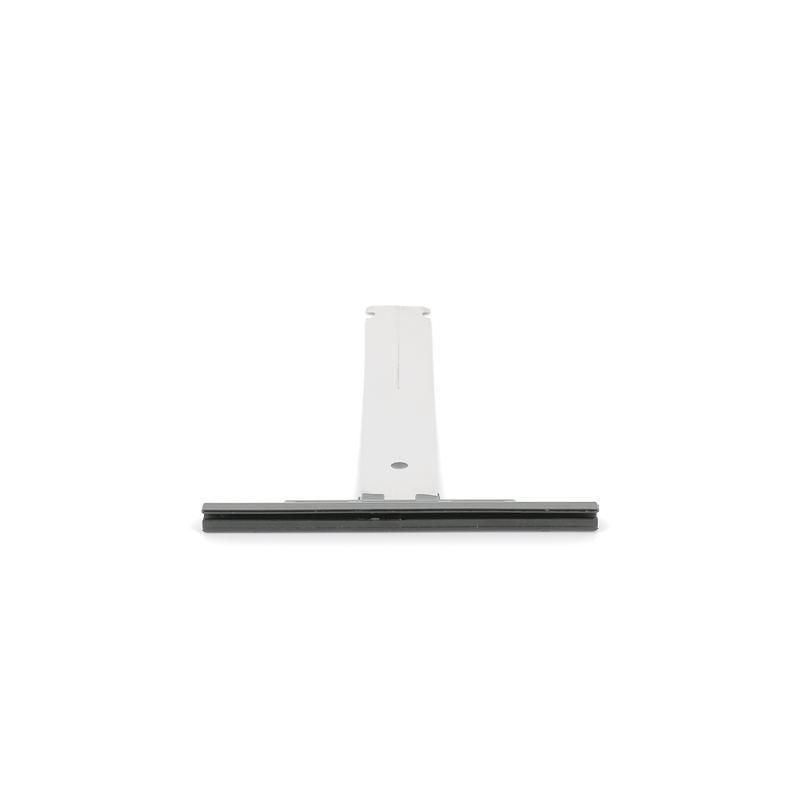

Attache volet roulant Zurfluh-Feller H880D.

L'attache de tablier d’un volet roulant sert à relier le tablier (la partie mobile composée des lames) à l’axe d’enroulement situé dans le coffre. C’est une pièce essentielle au bon fonctionnement du volet roulant.

Elle permet de maintenir le tablier attaché à l’axe, pour qu’il puisse monter et descendre correctement. Lorsque l’axe tourne (via une manivelle, un moteur ou une sangle), l’attache entraîne le tablier dans le même mouvement. C'est également un élément de sécurité qui empêche le tablier de se détacher et de tomber.

Caractéristiques et fonctionnement de l'attache volet Zurfluh-Feller H880D :

L'attache tablier roulant ZF H880D fait partie des modèles souples.

Conception :

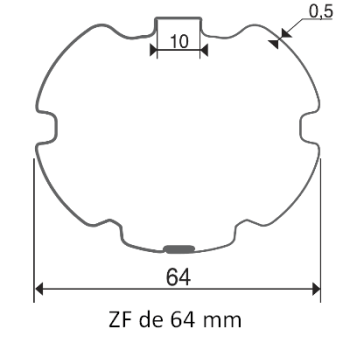

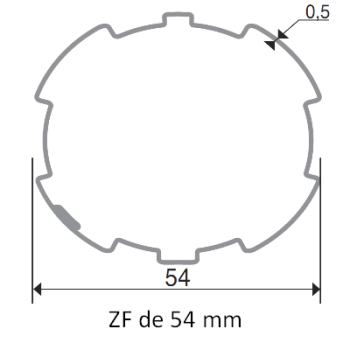

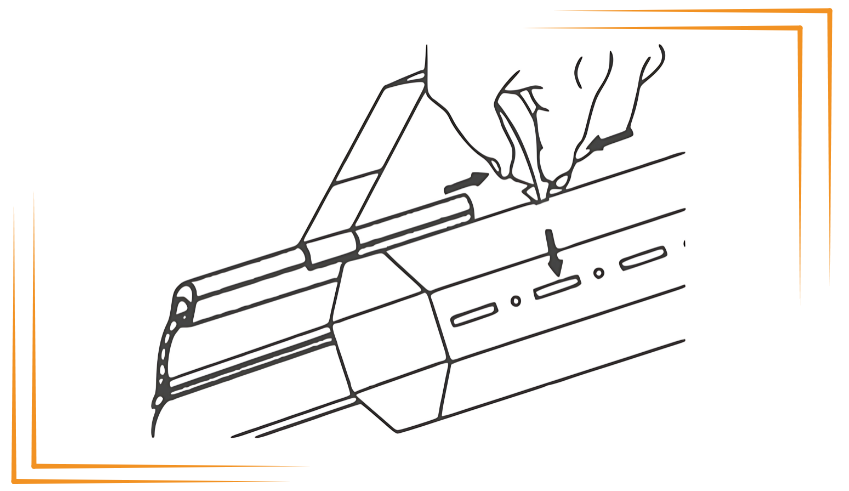

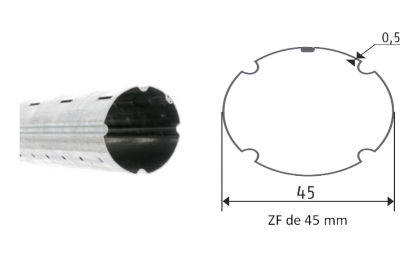

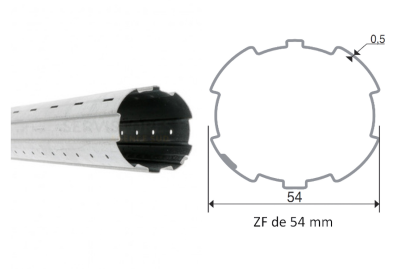

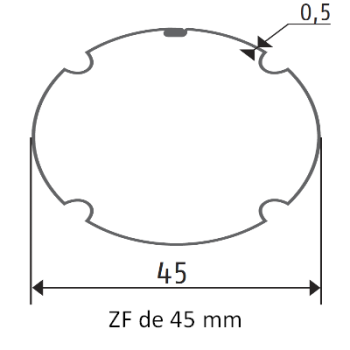

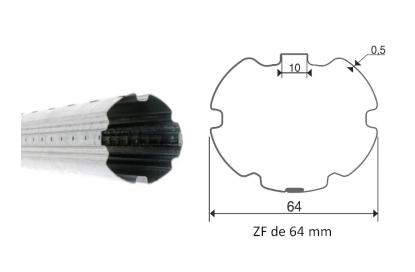

• Partie haute : elle est équipée d’une lame souple en acier inoxydable, conçue pour se clipser directement dans le tube d’enroulement. Cette lame, fendue à son extrémité, s’insère dans la lumière du tube. Elle est compatible avec les tubes Zurfluh-Feller de type ZF45, ZF54 et ZF64.

• Partie basse : elle intègre une réglette en polyamide renforcé de fibre de verre (PA +13 %), adaptée à des lames de tablier de 7 à 9 mm d’épaisseur.

Détails des mesures :

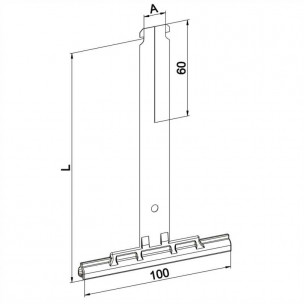

• La longueur totale de l'attache est de 147 mm (la cote L est de 142 mm).
• La largeur de la lame au niveau du crochet est de 14 mm (cf. cote A sur schéma).
• La largeur de la réglette est de 100 mm.

Recommandations de montage :

Pour un montage en toute sécurité, utilisez un nombre pair d'attaches, espacées tous les 50 cm sur la largeur du tablier et respectez une charge maximale de 5 kg par attache.

=> Consultez notre conseil en ligne : Choisir une attache tablier ou verrou de volet roulant.
